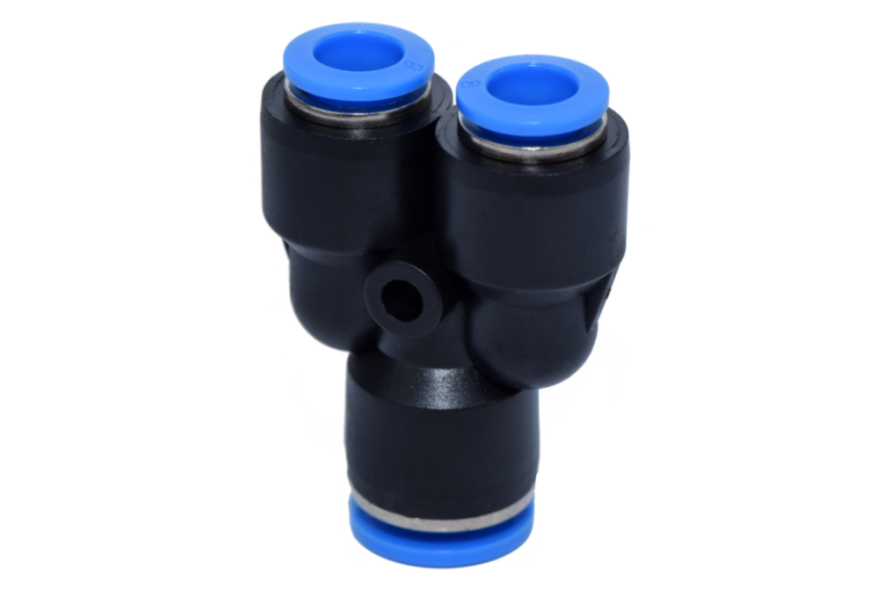

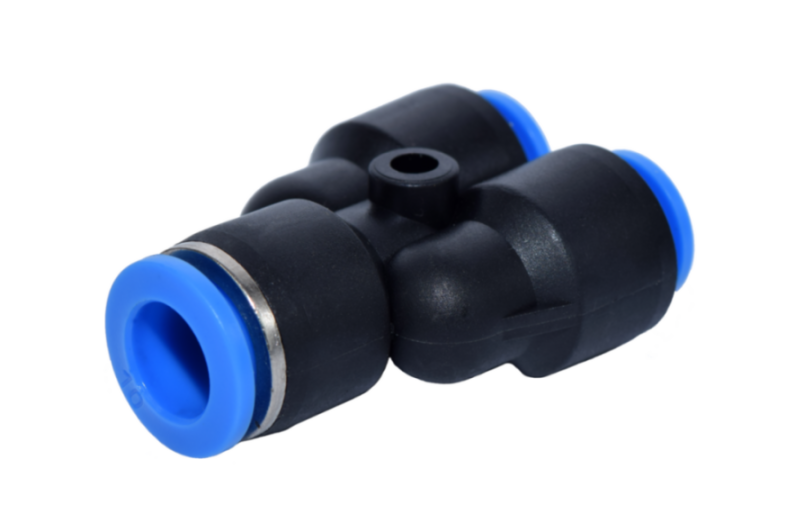

Pneumatik Y-Steckverbinder - 10 mm auf 2x6 mm

Produktübersicht

Die Pneumatik Y-Steckverbinder sind Verbindungselemente zum Verzweigen oder Zusammenführen von Druckluftleitungen. In der charakteristischen Y-Form werden drei Pneumatikschläuche miteinander verbunden: Ein Eingang wird auf zwei Abgänge aufgeteilt – oder umgekehrt zwei Leitungen zu einer zusammengeführt. Die Produktfamilie umfasst Ausführungen mit gleichen und mit reduzierten Anschlussdurchmessern, sodass sich Verzweigungen auch mit Querschnittsübergang realisieren lassen.

Als Push-in-Fittings arbeiten die Verbinder nach dem Stecksystem: Der Schlauch wird ohne Werkzeug eingeschoben und ist unmittelbar danach betriebsbereit. Ausgelegt sind die Steckverbinder für Druckluft mit einem Betriebsdruck von bis zu 10 bar und einen Temperaturbereich von -20 °C bis +80 °C.

Konstruktionsmerkmale und Funktionsweise

Der Aufbau folgt dem bewährten Prinzip der Steckverschraubung mit drei funktionalen Zonen je Anschluss:

• Haltekralle aus Edelstahl: Die Krallen greifen beim Einschieben in die Schlauchoberfläche und verhindern ein Herausrutschen unter Druck. Je höher die Zugbelastung, desto stärker der Griff.
• Dichtelement: Ein O-Ring liegt umlaufend an der Schlauchaußenwand an und sorgt für die luftdichte Abdichtung der Verbindung.
• Entriegelungsmuffe aus POM: Wird die Muffe axial eingedrückt, spreizt sie die Haltekrallen auf und gibt den Schlauch frei. Das Lösen erfolgt ohne Werkzeug.

Der Grundkörper führt die Bohrungen in einem Y-Winkel zusammen. Diese Geometrie hält den Strömungsweg kurz und verteilt die Druckluft gleichmäßig auf beide Abgänge. Gegenüber einer T-Verzweigung fällt die Umlenkung weniger scharf aus, was den Strömungswiderstand an der Verzweigungsstelle reduziert.

Material und Oberflächenbehandlung

Grundkörper

Der Grundkörper besteht aus vernickeltem Messing. Messing bietet eine hohe mechanische Festigkeit und lässt sich präzise bearbeiten. Die Vernickelung bildet eine geschlossene Schutzschicht, die Korrosion durch Feuchtigkeit und Kondensat entgegenwirkt und die Oberfläche zusätzlich verschleißfest macht.

Entriegelungsmuffe

Die Muffe ist aus POM (Polyoxymethylen) gefertigt. Der teilkristalline Thermoplast zeichnet sich durch hohe Formstabilität, geringe Wasseraufnahme und gute Gleiteigenschaften aus – Eigenschaften, die auch nach vielen Steckzyklen ein gleichmäßiges Betätigungsverhalten ermöglichen.

Haltekrallen und Dichtungen

Die Krallen bestehen aus Edelstahl und behalten ihre Federwirkung auch bei wiederholtem Lösen und Stecken. Als Dichtungswerkstoff kommen in der Regel NBR (Nitrilkautschuk) oder FKM (Fluorkautschuk) zum Einsatz. NBR ist beständig gegen Öle und Fette, wie sie in geölter Druckluft vorkommen; FKM erweitert die Beständigkeit gegenüber höheren Temperaturen und aggressiveren Medien.

Anwendungsbereiche

• Maschinenbau und Sondermaschinenbau: Versorgung mehrerer Zylinder oder Ventile aus einer gemeinsamen Zuleitung
• CNC-Technik: Aufteilung der Druckluft für Werkzeugkühlung, Späneabblasung und Spannvorrichtungen
• Automatisierungstechnik: Verzweigung von Steuerluftleitungen in Handhabungs- und Montageanlagen
• Fördertechnik: Parallelversorgung mehrerer Blas- oder Ausschleusdüsen
• Vakuumtechnik: Zusammenführung mehrerer Sauger auf eine gemeinsame Saugleitung
• Werkstatt- und Druckluftinstallationen: Abzweige an ortsfesten Verteilungen und mobilen Arbeitsplätzen

Technische Vorteile

• Kein Werkzeug erforderlich: Montage und Demontage erfolgen von Hand, was Umbau- und Wartungszeiten verkürzt
• Kompakte Bauform: Verzweigungen lassen sich auch in beengten Einbausituationen direkt am Verbraucher realisieren
• Strömungsgünstige Geometrie: Die Y-Form vermeidet die scharfe 90°-Umlenkung einer T-Verzweigung
• Reduzierende Ausführungen: Querschnittsübergänge sind ohne zusätzliche Adapter möglich
• Wiederverwendbarkeit: Die Verbinder lassen sich mehrfach lösen und erneut stecken
• Korrosionsschutz: Vernickelter Messingkörper und Edelstahlkomponenten eignen sich auch für feuchte Umgebungen
• Materialeinsparung: Ein Y-Verbinder ersetzt mehrere Einzelanschlüsse am Verteiler und spart Leitungslänge

Kompatibilität

Die Steckverbinder sind auf Pneumatikschläuche mit metrischem Außendurchmesser abgestimmt. Kompatibel sind gängige Schlauchwerkstoffe:

• PU (Polyurethan): Sehr flexibel und knickbeständig, geeignet für bewegte Leitungen und enge Radien
• PE (Polyethylen): Preiswert und chemisch beständig, geeignet für feste Verlegungen
• PA (Polyamid): Formstabil und temperaturbeständig, geeignet für höhere Beanspruchung

Entscheidend für die dichte Verbindung ist der Außendurchmesser des Schlauches, nicht der Innendurchmesser. Ein Schlauch mit der Bezeichnung 8x6 (Außen- x Innendurchmesser) passt in einen 8-mm-Anschluss. Der Schlauch muss maßhaltig und rund sein; verformte oder eingedrückte Enden führen zu Leckagen.

Innerhalb der Produktfamilie können Y-Steckverbinder mit geraden Steckverbindern, T-Verbindern, Winkelanschlüssen und Gewindeausführungen kombiniert werden, sodass sich vollständige Leitungsverläufe aus einem System aufbauen lassen.

Montage und Handhabung

Schlauch vorbereiten

Das Schlauchende rechtwinklig und gratfrei ablängen – idealerweise mit einem Schlauchschneider. Ein schräger oder gequetschter Schnitt beeinträchtigt die Abdichtung am O-Ring. Anschließend das Ende von Spänen, Staub und Fett reinigen.

Verbinden

Den Schlauch gerade und bis zum spürbaren Anschlag in den Anschluss einschieben. Der Schlauch passiert dabei zuerst die Haltekralle und danach den O-Ring. Ein leichter Zugtest zeigt, ob die Kralle greift.

Lösen

Das System zuerst drucklos schalten. Dann die POM-Muffe gleichmäßig eindrücken und gedrückt halten, während der Schlauch mit einer leichten Drehbewegung herausgezogen wird.

Dichtheit prüfen

Nach dem Aufbau des Betriebsdrucks die Verbindungsstellen mit Seifenwasser oder Lecksuchspray benetzen. Aufsteigende Bläschen weisen auf eine Undichtigkeit hin.

Typische Fehlerquellen

• Schlauch nicht vollständig eingesteckt – die Dichtzone wird nicht erreicht
• Falscher Außendurchmesser oder abweichende Toleranz des Schlauches
• Schräger, ausgefranster oder gequetschter Schnitt
• Verschmutzte Dichtflächen
• Enge Biegeradien unmittelbar am Verbinder, die den Schlauch aus der Dichtzone kippen
• Zugbelastung der Leitung ohne Zugentlastung

Wartung und Lebensdauer

Die Y-Steckverbinder sind im bestimmungsgemäßen Betrieb wartungsfrei. Die Lebensdauer wird im Wesentlichen durch die Qualität der Druckluft, die Zahl der Steckzyklen und die mechanische Belastung der Leitung bestimmt.

• Druckluftaufbereitung: Gefilterte und entwässerte Druckluft schont die Dichtungen. Partikel im Medium können den O-Ring beschädigen und Leckagen verursachen.
• Sichtprüfung: Im Rahmen der Anlagenwartung sollten Verbindungsstellen auf Verschmutzung, Verformung und Zugbelastung kontrolliert werden.
• Steckzyklen: Häufiges Lösen und Stecken beansprucht Krallenzone und Dichtung. Bei Leckagen das Schlauchende um wenige Millimeter nachkürzen.
• Zugentlastung: Schläuche sollten spannungsfrei verlegt und in ausreichendem Abstand zum Verbinder gebogen werden.
• Wiederverwendung: Die Verbinder können nach dem Rückbau erneut eingesetzt werden. Vor der Wiederverwendung sollten Muffe und Anschlussbohrung auf Beschädigung geprüft werden.

Durch die Kombination aus vernickeltem Messing, Edelstahl und POM sind die Steckverbinder auf einen langjährigen Einsatz in industriellen Druckluftsystemen ausgelegt.
