3D-Druck-Zubehör für FDM-Drucker: Gewindeeinsätze aus Messing zum Einschmelzen und PTFE-Schläuche für die Filamentführung. Die Gewindeeinsätze, auch Einschmelzgewinde oder Einschmelzmuttern genannt, bringen ein belastbares metrisches Gewinde von M2 bis M8 in gedruckte Kunststoffteile. Den Teflonschlauch gibt es als Bowden-Schlauch in sechs Größen, jeweils als Meterstück zum Ablängen.

Gewindeeinsätze für den 3D-Druck

Ein direkt in den Kunststoff gedrucktes oder geschnittenes Gewinde reißt nach einigen Verschraubungen aus. Gewindeeinsätze aus Messing lösen das: Sie werden nach dem Druck erhitzt und in eine vorgesehene Bohrung gedrückt, der Kunststoff schmilzt an, fließt in die Rändelung und hält den Einsatz nach dem Abkühlen formschlüssig fest. Die Schraube lässt sich danach immer wieder lösen, ohne dass das Bauteil leidet. Geeignet sind die Einsätze für thermoplastische Filamente wie PLA, PETG und ABS.

Die passende Größe wählen

Wir führen Einsätze für die Gewinde M2 bis M8. Welche Größe passt, hängt von der Schraube und von der Wandstärke um den Einsatz ab: Um ihn herum muss genug Material stehen, damit er beim Einschmelzen nicht durch die Wand drückt. Den Bohrungsdurchmesser für Ihr Modell finden Sie in der Maßtabelle des Artikels, Spalte „Loch D“, zusammen mit Länge und Außendurchmesser. Die Werte sind Richtwerte, testen Sie die Bohrung vor der Serie an einem Probestück.

Einsetzen mit dem Lötkolben

Sie brauchen einen Lötkolben mit regelbarer Temperatur, eine Einschmelzspitze erleichtert das gerade Ansetzen. Als Richtwert liegt die Temperatur etwa 10 bis 20 °C über der Drucktemperatur des Filaments. Setzen Sie den Einsatz gerade auf, lassen Sie ihn mit leichtem Druck einsinken und das Teil vor dem ersten Verschrauben abkühlen. In Resin-Drucken schmilzt nichts an, dort werden die Einsätze eingeklebt, und die Haltbarkeit hängt vom Klebstoff ab. Die ausführliche Anleitung steht im Ratgeber Anwendung von Einschmelzmuttern im 3D-Druck.

PTFE-Schlauch für die Filamentführung

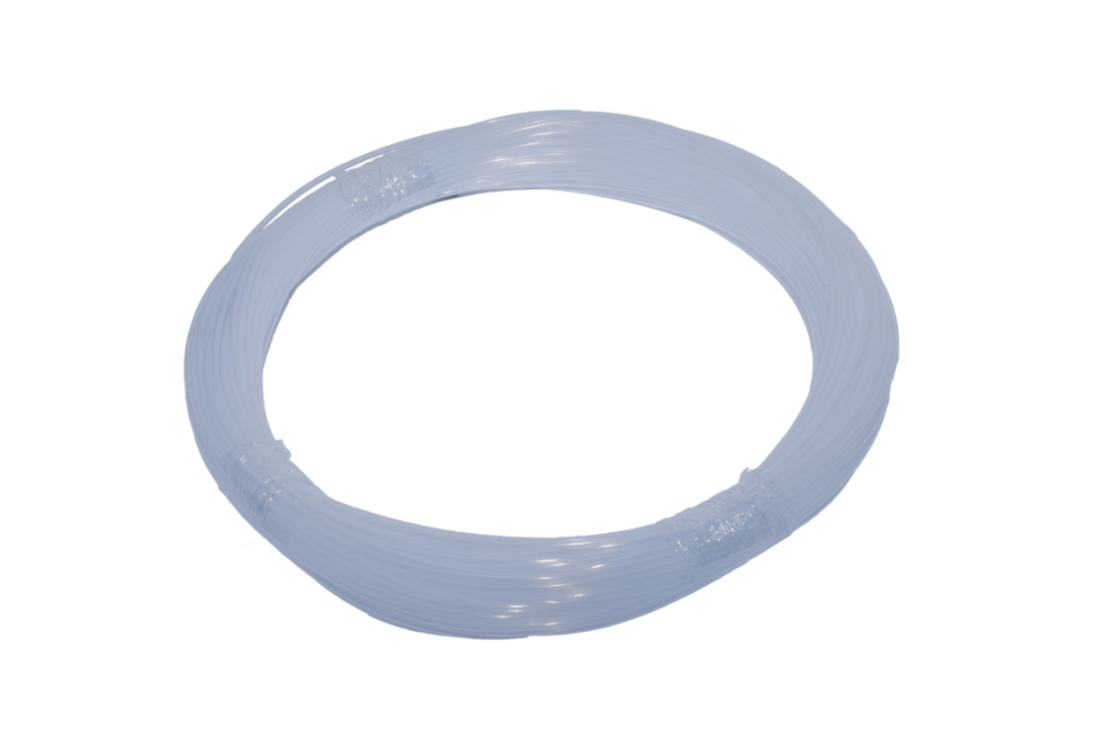

Der Teflonschlauch aus PTFE führt das Filament von der Spule oder vom Extruder zum Hotend. Seine glatte Innenwand hält die Reibung gering, der Extruder braucht weniger Kraft, und das Filament läuft gleichmäßig nach. In Bowden-Druckern ist er der Bowden-Schlauch zwischen Extruder und Druckkopf, bei Direct-Drive-Druckern oft ein kurzes Stück über dem Heatbreak. PTFE ist dauerhaft bis etwa 260 °C beständig (Richtwert).

Durchmesser und Ablängen

Den Schlauch gibt es in sechs Größen von 2 x 1 bis 8 x 6 mm, angegeben als Außen- mal Innendurchmesser, jeweils als 1-m-Stück. Der Innendurchmesser richtet sich nach Ihrem Filament, der Außendurchmesser nach der Kupplung oder dem Push-in-Fitting an Ihrem Drucker: Messen Sie den vorhandenen Schlauch nach oder sehen Sie in den Angaben des Druckerherstellers nach. Schneiden Sie den Schlauch mit einem scharfen Messer oder PTFE-Schneider rechtwinklig ab, damit er bündig am Heatbreak anliegt und sich kein Filament staut. Verfärbte oder aufgeweitete Enden kürzen Sie einfach.

Mehr zum 3D-Druck

Das passende Material finden Sie unter Filamente und Resins. Welche Filamente sich wofür eignen, erklärt der Ratgeber 3D-Druck für Anfänger: die gängigsten Materialien.

Häufig gestellte Fragen

» Funktionieren Gewindeeinsätze auch bei gefüllten Filamenten?
Auch Filamente mit Glas- oder Kohlefaserfüllung lassen sich mit Gewindeeinsätzen versehen, denn ihre Grundmasse ist ein Thermoplast, der beim Einschmelzen weich wird. Diese Materialien sind allerdings spröder. Sehen Sie deshalb ausreichend Wandstärke um den Einsatz vor und testen Sie die Bohrung vorher an einem Probestück.

» Kann ich Gewindeeinsätze auch nachträglich einsetzen?
Gewindeeinsätze werden in der Regel erst nach dem Druck eingesetzt: Sie sehen die Bohrung im Modell vor und schmelzen den Einsatz danach mit dem Lötkolben ein, der Druck muss dafür nicht unterbrochen werden. Statt mit Wärme lassen sich die Einsätze auch per Ultraschall einbringen. In Resin-Drucke werden sie eingeklebt, weil das ausgehärtete Harz beim Erhitzen nicht anschmilzt.

» Brauche ich spezielle Einschmelzspitzen?
Spezielle Spitzen sind nicht zwingend erforderlich, erleichtern die Arbeit aber deutlich. Alternativ können Sie eine Schraube der passenden Größe als Führung verwenden.

» Wie oft kann ich eine Schraube ein- und ausdrehen?
Deutlich öfter als bei einem Gewinde direkt im Kunststoff: Die Schraube greift in Messing, das Gewinde verformt sich beim Verschrauben nicht und reißt nicht aus. Eine feste Zahl an Schraubzyklen können wir nicht angeben, denn sie hängt vom Einbau, von der Wandstärke um den Einsatz und vom Anzugsmoment ab. Ziehen Sie die Schraube nur so fest an, wie es der Kunststoff um den Einsatz trägt, sonst dreht sich der Einsatz mit oder wird herausgezogen.

» Welche Einbautiefe sollte ich einplanen?
Planen Sie die Bohrung mindestens so tief, wie der Einsatz lang ist. Die Länge steht in der Maßtabelle des Artikels, Spalte „L“. Als Richtwert sollte die Bohrung 0,5 bis 1 mm tiefer sein, damit verdrängter Kunststoff Platz hat und der Einsatz bündig oder leicht versenkt sitzt.

» Welche Gewindegröße eignet sich für 3D-Druckteile?
Am häufigsten werden M3 bis M5 verwendet. Für filigrane Teile und kleine Platinen eignen sich M2 und M2,5, für höhere Lasten M6 und M8, die dafür aber deutlich mehr Wandstärke im Bauteil brauchen. Entscheidend sind die Schraube, die Sie verwenden wollen, und wie viel Material um den Einsatz herum steht.

» Wie hitzebeständig ist der Teflonschlauch?
Der PTFE-Schlauch, oft einfach Teflonschlauch genannt, ist dauerhaft bis etwa 260 °C hitzebeständig (Richtwert). Als Filamentführung von der Spule zum Extruder und als Bowden-Schlauch bis zum Hotend reicht das für alle gängigen Filamente, denn auf diesem Weg wird der Schlauch kaum warm. Genauer hinschauen sollten Sie nur beim Stück, das ins Hotend bis an den Heatbreak reicht. Drucken Sie dauerhaft nahe an dieser Grenze, etwa mit Nylon oder Polycarbonat, ist ein Ganzmetall-Hotend die bessere Wahl, bei dem der Schlauch vor der heißen Zone endet. Sonst verfärbt sich das Schlauchende mit der Zeit und weitet sich auf. Prüfen Sie dieses Ende deshalb regelmäßig und kürzen Sie es, sobald es braun wird oder nicht mehr bündig anliegt. Wir führen den Teflonschlauch in sechs Größen von 2 x 1 bis 8 x 6 mm (Außen- x Innendurchmesser), jeweils als 1 m Meterware zum Selbstzuschneiden.
