Pneumatik
Pneumatik und Druckluft für CNC-Maschine, Vorrichtung und Werkstatt: Hier finden Sie Pneumatikschläuche aus PU, PA und PE, Steckverbinder und Steckverschraubungen, Druckminderer, ein 3/2-Wege-Handventil und doppeltwirkende Pneumatikzylinder. Die Schläuche gibt es von 3 bis 16 mm Außendurchmesser, die Steckverbinder für Schläuche von 4 bis 14 mm.

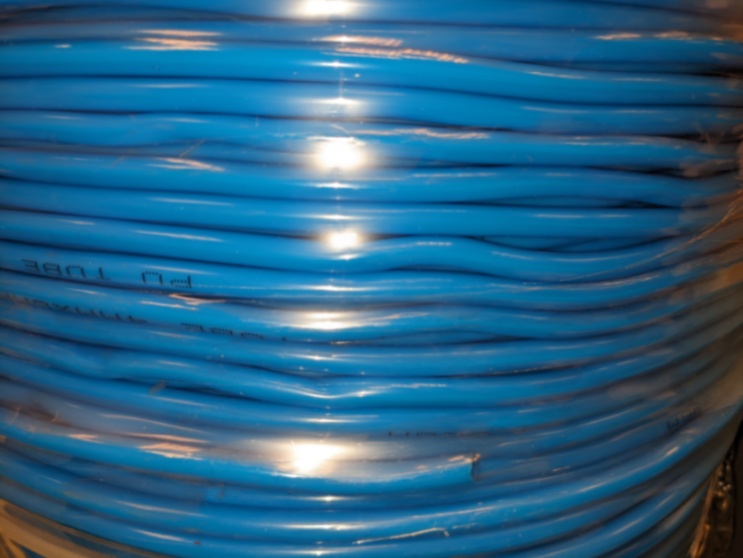

Die hier angebotenen Schläuche haben stärkere Wellen im Verlauf, wie auf dem Produktbild exemplarisch zu sehen. Diese Artikel sind explizit vom Rückgaberecht ausgeschlossen!
Ein Druckminderer senkt den Druck aus dem Druckluftnetz auf den Wert, den die angeschlossenen Geräte brauchen, und hält ihn dort, auch wenn der Druck im Netz oder der Luftverbrauch schwankt. Den Ausgangsdruck stellen Sie stufenlos am Drehgriff ein, lesen…
Der PA Pneumatikschlauch führt Druckluft zu Zylindern, Ventilen und Steuergeräten. Polyamid ist der belastbarste der drei Schlauchwerkstoffe: Er hält von ihnen den höchsten Druck aus, verträgt die höchste Dauertemperatur und bleibt gegen Öle,…
Der PE Pneumatikschlauch führt Druckluft zu Zylindern, Ventilen und Steuergeräten. Polyethylen ist der preiswerte, chemisch breit beständige Werkstoff unter den Pneumatikschläuchen: formstabil, leicht, unempfindlich gegen Feuchtigkeit. Er ist…
Das HVFF ist ein handbetätigtes Absperrventil für Druckluftleitungen. Es sitzt direkt in der Schlauchleitung und hat an beiden Enden einen Steckanschluss, einen für die Zuluft und einen für den Abgang. Mit dem Drehgriff öffnen und schließen Sie die Leitung,…

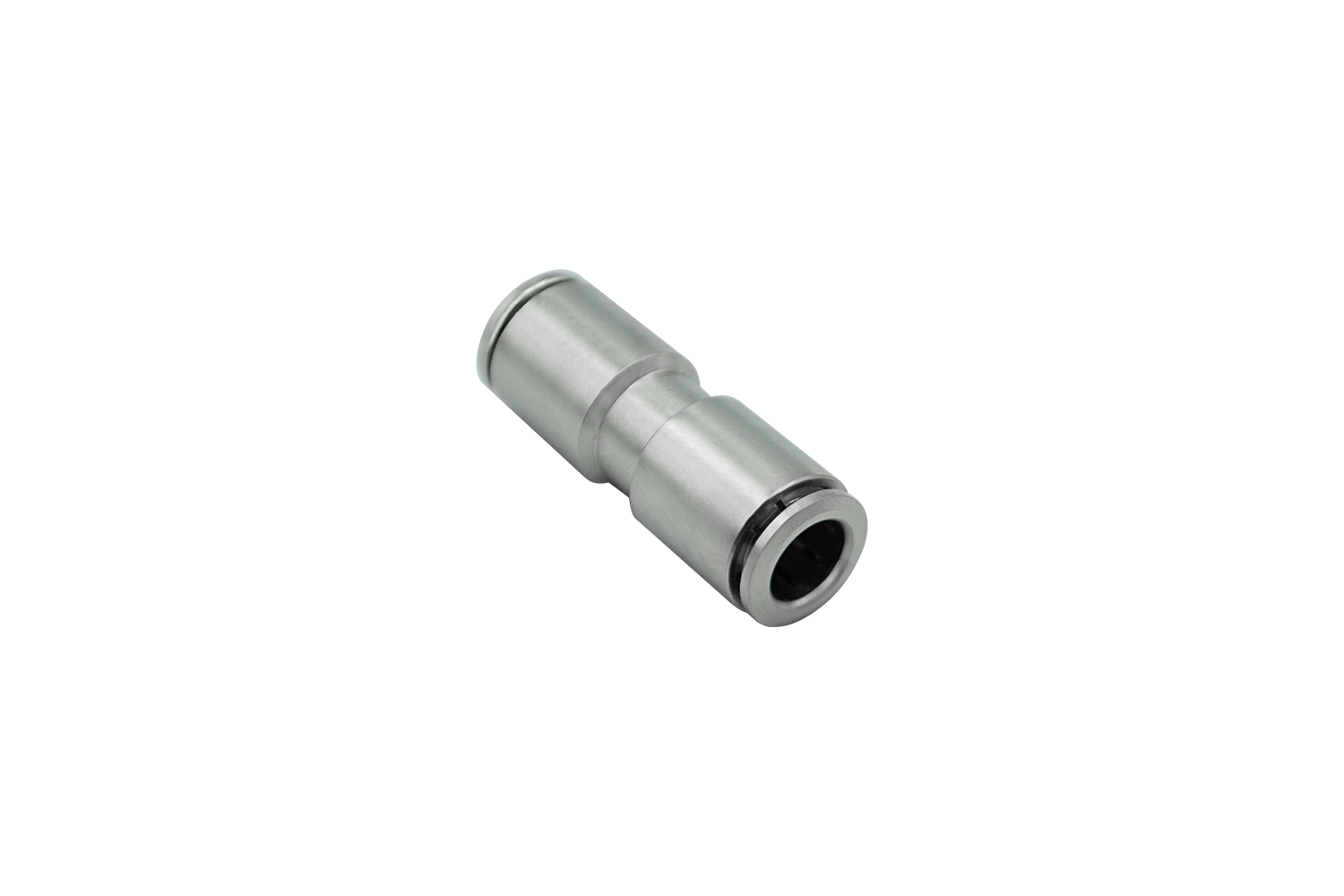

Dieser gerade Steckverbinder verbindet zwei Pneumatikschläuche gleicher Größe miteinander, etwa um eine Leitung zu verlängern oder einen beschädigten Abschnitt zu ersetzen. Beide Seiten sind gleich aufgebaut, die Einbaurichtung spielt also keine Rolle.…
Dieser gerade Steckverbinder verbindet zwei Pneumatikschläuche gleicher Größe miteinander, etwa um eine Leitung zu verlängern oder einen beschädigten Abschnitt zu ersetzen. Beide Seiten sind gleich aufgebaut, die Einbaurichtung spielt also keine Rolle.…
Die Pneumatik T-Steckverbinder verzweigen eine Druckluftleitung oder führen zwei Leitungen zu einer zusammen. Drei Schläuche treffen im T-Körper aufeinander: zwei Anschlüsse liegen in einer Achse und bilden die durchgehende Leitung, der dritte…
Die Pneumatik Y-Steckverbinder sind Verbindungselemente zum Verzweigen oder Zusammenführen von Druckluftleitungen. In der charakteristischen Y-Form werden drei Pneumatikschläuche miteinander verbunden: Ein Eingang wird auf zwei Abgänge aufgeteilt – oder…
Die Pneumatikzylinder der MAL-Baureihe sind doppeltwirkende Druckluftzylinder in Rundbauweise für den Einsatz in der Industrie- und Automatisierungstechnik. Sie wandeln die Energie von Druckluft in eine geradlinige, mechanische Bewegung um und…
Der PU Pneumatikschlauch führt Druckluft zu Zylindern, Ventilen und Werkzeugen. Polyurethan macht ihn zum flexibelsten der gängigen Pneumatikschläuche: Er lässt sich eng verlegen, federt nach einer Biegung in seine Form zurück und verträgt dauernde…

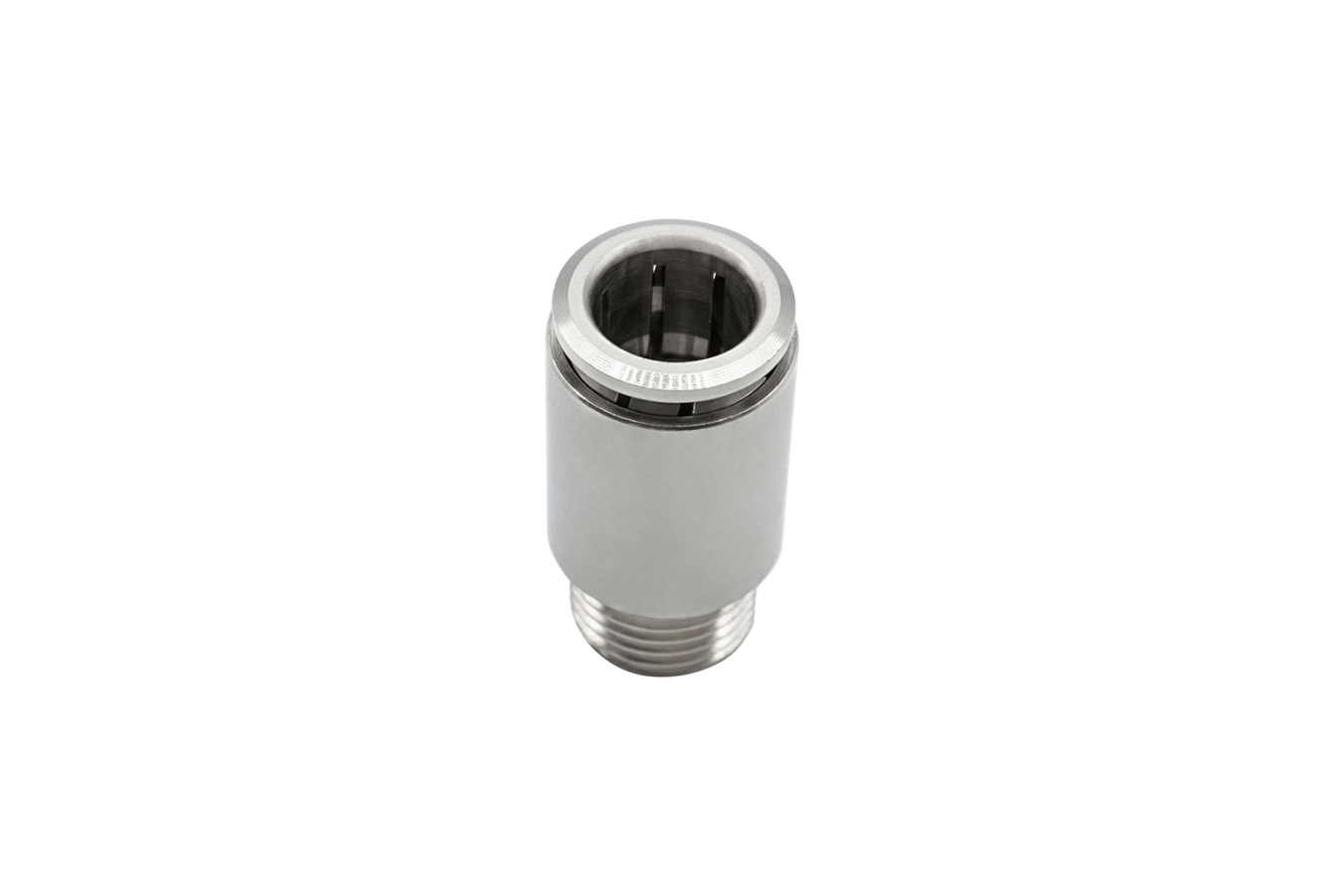

Diese gerade Steckverschraubung verbindet einen Pneumatikschlauch mit einem Innengewinde, etwa an einem Ventil, einem Zylinder oder einem Druckminderer. Eingeschraubt wird sie über einen Innensechskant, der Schlauch wird einfach eingesteckt. Welche Schlauchgrößen…
Diese gerade Steckverschraubung verbindet einen Pneumatikschlauch mit einem Innengewinde, etwa an einem Ventil, einem Zylinder oder einer Wartungseinheit. Eingeschraubt wird sie über einen Innensechskant, der Schlauch wird einfach eingesteckt. Welche…
Was Sie wo finden
Pneumatikschläuche
Drei Werkstoffe für die Druckluftleitung. Der PU-Schlauch aus Polyurethan ist der flexibelste und lässt sich eng verlegen: 3 bis 16 mm Außendurchmesser, sieben Farben, Rollen zu 25 oder 50 m, Arbeitsdruck je nach Größe 4 bis 10 bar bei -30 bis +60 °C. Der PA-Schlauch aus Polyamid ist steifer und hält mehr aus: bis 15 bar bei -20 bis +80 °C, 4 bis 12 mm, in Blau, Schwarz und Transparent. Der PE-Schlauch aus Polyethylen ist für niedrige Drücke gedacht, 4 bis 5 bar bei -20 bis +60 °C, 4 bis 12 mm. Restmengen PU-Schlauch stehen als Sonderposten daneben.
Steckverbinder
Steckverbinder gerade, als T- und als Y-Stück aus POM mit Messing für Schläuche von 4 bis 10 mm, die Metallausführung für 4 bis 14 mm. Mit den Steckverschraubungen kommt der Schlauch an ein Gewinde: Außengewinde M5 bis 1/2", Innensechskant, aus Kunststoff für 4 bis 10 mm oder aus Metall für 4 bis 14 mm. Hier steht auch das 3/2-Wege-Handventil HVFF, das eine Leitung von Hand öffnet und entlüftet, für Schläuche von 3 bis 10 mm und bis 10 bar.
Druckminderer und Pneumatikzylinder
Druckminderer mit Anschlüssen von M5 bis 1", für Eingangsdrücke bis 10 oder 16 bar, mit einstellbarem Ausgangsdruck bis 7 bzw. 12 bar und Durchflüssen von 500 bis 11.500 l/min. Dazu der doppeltwirkende Pneumatikzylinder MAL mit 16 bis 32 mm Kolbendurchmesser und 25 bis 200 mm Hub.
Schlauch und Verbinder zusammenstellen
Die Steckgröße eines Steckverbinders ist der Außendurchmesser des Schlauchs: Ein Schlauch 6 x 4 mm gehört in einen Steckverbinder für 6 mm. Welcher Werkstoff passt, entscheiden Druck, Temperatur und Verlegung. Wo der Schlauch mitbewegt oder eng gebogen wird, ist PU die übliche Wahl, für höhere Drücke und Temperaturen PA. Die Druck- und Temperaturangaben oben sind Richtwerte; maßgeblich sind die Angaben am jeweiligen Artikel, und der zulässige Druck einer Leitung richtet sich nach ihrem schwächsten Teil.
Wie Druckminderer und Pneumatikzylinder funktionieren und welche Schlauchgröße und -farbe sich wofür eingebürgert hat, steht im Ratgeber Pneumatik.
Häufig gestellte Fragen
» Welcher Schlauchdurchmesser ist der richtige für meine Anwendung?Der Durchmesser richtet sich nach der Luftmenge, die der Verbraucher braucht, und nach der Länge der Leitung: Je mehr Luft durch die Leitung muss und je länger sie ist, desto größer sollte der Querschnitt sein. Einen Anhaltspunkt gibt der Anschluss am Verbraucher, etwa am Ventil oder Zylinder. Unsere Pneumatikschläuche gibt es von 3 bis 16 mm Außendurchmesser, die Steckverbinder für Schläuche von 4 bis 14 mm.
» Kann ich verschiedene Schlauchmaterialien mit denselben Steckverbindern nutzen?
Für die Steckgröße zählt der Außendurchmesser des Schlauchs, nicht sein Werkstoff: Ein Schlauch 6 x 4 mm gehört in einen Steckverbinder für 6 mm. Ob die Verbindung dicht hält, hängt außerdem von der Härte und Maßhaltigkeit des Schlauchs ab und davon, dass er gerade abgelängt ist. Prüfen Sie dafür die Angaben am jeweiligen Steckverbinder und Schlauch.
» Wie hoch darf der Betriebsdruck sein?
Das hängt vom Werkstoff und von der Größe des Schlauchs ab. Als Richtwerte aus unseren Artikeldaten: PU-Schläuche sind je nach Größe für 4 bis 10 bar Arbeitsdruck angegeben, PA-Schläuche für bis zu 15 bar und PE-Schläuche für 4 bis 5 bar. Maßgeblich sind die Angaben am jeweiligen Artikel. Eine Leitung verträgt außerdem nur so viel Druck wie ihr schwächstes Teil, also auch Steckverbinder, Ventil und Zylinder.
» Warum löst sich mein Schlauch aus dem Steckverbinder?
Meist steckt der Schlauch nicht ganz bis zum Anschlag im Steckverbinder. Schieben Sie ihn hinein, bis er spürbar anschlägt, und ziehen Sie dann leicht daran: So greift die Klemmzange und hält ihn fest. Prüfen Sie außerdem, ob der Außendurchmesser des Schlauchs zur Steckgröße passt, ob das Ende gerade abgeschnitten ist und ob die Oberfläche sauber und unbeschädigt ist.
