Produktübersicht Das Hiwin Festlager der EK-Serie ist ein einbaufertiges Stehlager (Fixed Bearing) zur Lagerung von Kugelumlaufspindeln. Es fixiert das Spindelende sowohl radial als auch axial und dient damit als feste Bezugslagerung eines Kugelgewindetriebs. Typische Einsatzumgebungen sind CNC-Maschinen, Werkzeugmaschinen und automatisierte Lineareinheiten, bei denen eine präzise und wiederholgenaue lineare Bewegung gefordert ist. Die Baureihe ist so ausgelegt, dass sie in Verbindung mit einem Loslager (EF-Serie) am gegenüberliegenden Spindelende eine vollständige Fest-Los-Lagerung bildet. Das Festlager übernimmt dabei die axiale Kraftaufnahme und Positionierung der Spindel, während das Loslager Längenänderungen der Welle ausgleicht. Konstruktionsmerkmale und Funktionsweise Das Festlager EK besteht aus einem Lagergehäuse in Blockform mit integriertem Wälzlager und einer Bohrung zur Aufnahme des Spindelzapfens. Die Abkürzung „EK" steht für die Bauform mit Einbau-Kragen: Ein Absatz am Gehäuse sorgt für die axiale Fixierung und erleichtert die genaue Positionierung innerhalb der Lageraufnahme. Im Inneren arbeitet die EK-Serie mit einem Schrägkugellager, das für die gleichzeitige Aufnahme von radialen und axialen Kräften ausgelegt ist. Die Spindel wird über eine Nutmutter am Zapfen fixiert, wodurch das Lager spielfrei eingestellt und vorgespannt werden kann. Axiale und radiale Fixierung: Die feste Anbindung der Spindel positioniert diese in Längsrichtung und nimmt Vorschubkräfte auf. Ausgleich leichter Winkelabweichungen: Die Bauform kann geringe Winkelbewegungen ausgleichen und reduziert dadurch Verspannungen im Antrieb. Kompakte Blockbauweise: Das Gehäuse wird über eine ebene Grundfläche und Durchgangsbohrungen direkt auf der Maschinenstruktur verschraubt. Material und Oberflächenbehandlung Die Festlager der EK-Serie werden aus hochwertigen Werkstoffen mit präzisen Fertigungsverfahren hergestellt. Das Gehäuse besteht aus einem robusten Metallkörper, der die auftretenden Kräfte steif aufnimmt. Die verbauten Wälzlagerkomponenten sind aus gehärtetem Lagerstahl gefertigt, um Verschleißfestigkeit und Laufgenauigkeit sicherzustellen. Die Oberflächen sind so ausgeführt, dass sie eine dauerhafte Funktion unter typischen Maschinenbedingungen gewährleisten. Präzise bearbeitete Anlage- und Auflageflächen unterstützen die exakte Ausrichtung der Lagereinheit. Anwendungsbereiche Das Festlager EK wird überall dort eingesetzt, wo Kugelumlaufspindeln präzise und belastbar gelagert werden müssen. Zu den typischen Einsatzgebieten gehören: CNC-Fräs-, Dreh- und Bearbeitungsmaschinen Werkzeugmaschinen und Sondermaschinen Automatisierungs- und Handhabungssysteme Lineareinheiten und Positioniersysteme im Maschinen- und Anlagenbau Eigenbau- und Umbauprojekte im Bereich CNC-Technik Technische Vorteile Hohe Steifigkeit und Tragfähigkeit: Die stabile Lagerung verbessert die Genauigkeit und Wiederholgenauigkeit der Bewegung. Reduzierte Vibrationen: Die spielfreie, feste Führung der rotierenden Teile minimiert unerwünschte Bewegungen und trägt zu einer besseren Bearbeitungsqualität bei. Aufnahme kombinierter Lasten: Die Bauart nimmt sowohl axiale als auch radiale Kräfte auf und eignet sich damit für die feste Seite eines Kugelgewindetriebs. Einbaufertige Einheit: Die vorkonfektionierte Bauweise verkürzt die Montagezeit und vereinfacht die Integration. Kompatibilität Die EK-Serie ist auf die Lagerung von Kugelumlaufspindeln abgestimmt und in mehreren aufeinander aufbauenden Baugrößen erhältlich, die sich am Durchmesser des Spindelzapfens orientieren. Dadurch lässt sich für unterschiedliche Spindelgrößen eine passende Festlagerung auswählen. Für eine vollständige Fest-Los-Lagerung wird das Festlager EK mit einem Loslager der EF-Serie kombiniert. Die Serien sind aufeinander abgestimmt, sodass Festlager (EK) und Loslager (EF) gemeinsam eine funktionsfähige Spindellagerung bilden. Ergänzend können Bauteile wie Nutmuttern und Passscheiben zur Einstellung von Vorspannung und Spiel verwendet werden. Montage und Handhabung Das Festlager wird über das Gehäuse mit Schrauben auf einer ebenen Fläche der Maschinenstruktur befestigt. Für eine präzise und dauerhafte Funktion sind einige Punkte zu beachten: Die Montagefläche muss sauber und eben sein, um eine exakte Ausrichtung zu gewährleisten. Das Lager sollte vorsichtig eingesetzt werden, um Beschädigungen an Lager und Spindelzapfen zu vermeiden. Auf eine genaue, spielfreie Positionierung ist zu achten, damit die Spindel leichtgängig und fluchtend läuft. Fehlausrichtungen sind zu vermeiden, da sie zu erhöhtem Verschleiß, Geräuschen und vorzeitigem Ausfall führen können. Dank des modularen Aufbaus lässt sich das Festlager EK in bestehende Systeme integrieren oder als Ersatz für vorhandene Lager verwenden. Wartung und Lebensdauer Die hochwertige Ausführung und die präzise Fertigung tragen zu einer langen Lebensdauer bei. Eine sachgerechte Schmierung und eine regelmäßige Kontrolle sind wichtig, um die Leistungsfähigkeit dauerhaft zu erhalten und Ausfälle zu vermeiden. Ein Austausch des Lagers ist angeraten, wenn eines der folgenden Anzeichen auftritt: ungewöhnliche Geräusche während des Betriebs spürbares Spiel zwischen Welle und Lagergehäuse erhöhte Reibung oder Widerstand bei der Wellenbewegung eingeschränkte Leichtgängigkeit der Welle Durch einen rechtzeitigen Austausch lassen sich Folgeschäden vermeiden und die Funktion der Maschine sicherstellen. Weiterführende Informationen Schrägkugellager vs. Normale Kugellager – Vor- und Nachteile, X- und O-Anordnung, sowie Vorspannung mit Passscheiben Dieser Beitrag informiert über die Unterschiede zwischen normalen Kugellagern und Schrägkugellagern, ihre Vor- und Nachteile sowie deren Einsatz in X- und O-Anordnung. Zudem wird erklärt, wie die Vorspannung mithilfe von Passscheiben eingestellt wird, um die Lagerleistung zu optimieren. Kugelumlaufspindel vs. Trapezspindel In diesem Vergleich werden die Unterschiede zwischen Kugelumlaufspindeln und Trapezgewindespindeln, ihre Funktionsweise, Vor- und Nachteile sowie die jeweiligen Herstellungsverfahren gegenübergestellt. Er hilft bei der Auswahl der geeigneten Spindelart basierend auf Präzision, Effizienz, Kosten und Anwendungsanforderungen. Lager richtig schmieren – Der Praxisratgeber für Öl, Fett und lange Lebensdauer Der Ratgeber erklärt, warum die richtige Schmierung für die Lebensdauer und Leistungsfähigkeit von Lagern entscheidend ist und wann Öl oder Fett die bessere Wahl ist. Außerdem erfahren Sie, wie Lager richtig nachgeschmiert werden, welche Schmierfehler vermieden werden sollten und wie eine regelmäßige Wartung Ausfälle verhindert. Häufig gestellte Fragen {"@context":"https:\/\/schema.org","@type":"FAQPage","mainEntity":[{"@type":"Question","name":"Wie kann ich feststellen, ob das Lager ersetzt werden muss?","acceptedAnswer":{"@type":"Answer","text":"Ein Lager sollte ersetzt werden, wenn ungewöhnliche Geräusche während des Betriebs auftreten, spürbares Spiel zwischen Welle und Lagergehäuse vorhanden ist oder die Welle sich nicht mehr leichtgängig drehen lässt. Auch erhöhte Reibung oder Widerstand bei der Wellenbewegung deutet auf einen Verschleiß hin. In solchen Fällen ist ein Austausch notwendig, um Folgeschäden zu vermeiden und die Funktion der Maschine sicherzustellen."}},{"@type":"Question","name":"In welchen Anwendungen wird das Hiwin Lager eingesetzt?","acceptedAnswer":{"@type":"Answer","text":"Das Hiwin Lager findet Anwendung in verschiedenen Bereichen, in denen präzise und belastbare Lagerlösungen erforderlich sind. Es wird häufig in CNC-Maschinen, Werkzeugmaschinen, Automatisierungssystemen und bei der Lagerung von Spindeln und anderen rotierenden Elementen eingesetzt. Durch seine hohe Präzision und Belastbarkeit ist es besonders für Anwendungen geeignet, bei denen hohe Anforderungen an die Lagertechnik gestellt werden."}},{"@type":"Question","name":"Wie beeinflusst das HIWIN Lager die Präzision von Maschinen?","acceptedAnswer":{"@type":"Answer","text":"Das Lager trägt maßgeblich zur Genauigkeit von Maschinen bei, indem es die rotierenden Teile sicher und spielfrei führt. Eine stabile Lagerung reduziert Vibrationen und minimiert unerwünschte Bewegungen, was besonders bei CNC-Maschinen und Werkzeugmaschinen wichtig ist. Dadurch können präzise Schnitte und Bearbeitungen durchgeführt werden, was die Qualität der gefertigten Teile deutlich verbessert."}},{"@type":"Question","name":"Was sind die Hauptmerkmale des Hiwin Festlagers EK?","acceptedAnswer":{"@type":"Answer","text":"Das Hiwin Stehlager EK ist ein hochwertiges, einbaufertiges Festlager für Kugelumlaufspindeln, das hohe axiale und radiale Kräfte aufnehmen kann. Es sorgt für präzise lineare Bewegungen, zeichnet sich durch hohe Steifigkeit und Tragfähigkeit aus und eignet sich ideal für CNC-Maschinen, Werkzeugmaschinen und andere automatisierte Systeme. Die vorkonfektionierte Einheit ermöglicht eine einfache Montage und eine flexible Integration in bestehende Anlagen. Dank der robusten Bauweise gewährleistet das Stehlager EK eine langlebige, zuverlässige und stabile Spindelunterstützung."}},{"@type":"Question","name":"was bedeutet die Abkürzung \"EK\"?","acceptedAnswer":{"@type":"Answer","text":"Die Abkürzung \"EK“ steht bei Festlagern für \"Einbau-Kragen“. Das bedeutet, dass das Lager einen Kragen (eine kleine Erhöhung oder Absatz) besitzt, der für die Montage und axiale Fixierung innerhalb einer Lageraufnahme sorgt. Dieser Kragen erleichtert die genaue Positionierung des Lagers und verhindert ein Verrutschen in axialer Richtung. Die Bauform mit Einbau-Kragen wird häufig verwendet, wenn das Lager in eine Bohrung oder ein Gehäuse eingebaut wird, das eine seitliche Führung benötigt."}},{"@type":"Question","name":"Wie unterscheidet sich das Stehlager EF von anderen Lagertypen wie EK?","acceptedAnswer":{"@type":"Answer","text":"Das Stehlager EF ist ein Loslager, das die Welle radial führt, aber axial beweglich lässt. Dadurch kann es Ausdehnungen oder Längenänderungen der Welle aufnehmen. Im Gegensatz dazu ist das Lager EK ein Festlager, das sowohl radial als auch axial fixiert und außerdem leichte Winkelbewegungen ausgleichen kann. Dadurch dient das EK-Lager zur festen Positionierung der Welle, während das Stehlager EF Bewegungen zulässt."}},{"@type":"Question","name":"Wie erfolgt die Montage des Lagers und was muss dabei beachtet werden?","acceptedAnswer":{"@type":"Answer","text":"Das Lager wird mit dem Außenflansch über Schrauben an einer ebenen Fläche befestigt. Wichtig ist, dass die Oberfläche sauber und eben ist, um eine präzise Ausrichtung und Fixierung zu gewährleisten. Außerdem sollte das Lager vorsichtig eingesetzt werden, um Beschädigungen zu vermeiden, und auf eine exakte Positionierung geachtet werden, damit es spielfrei läuft."}},{"@type":"Question","name":"Wie wichtig ist die präzise Ausrichtung beim Einbau des HIWIN Lagers?","acceptedAnswer":{"@type":"Answer","text":"Eine genaue Ausrichtung ist entscheidend für die optimale Funktion und Lebensdauer des Lagers. Fehlstellungen können zu erhöhtem Verschleiß, Geräuschen und vorzeitigem Ausfall führen. Daher sollten Montageflächen eben und sauber sein, und das Lager muss spielfrei und korrekt positioniert eingebaut werden."}}]} » Wie kann ich feststellen, ob das Lager ersetzt werden muss? Ein Lager sollte ersetzt werden, wenn ungewöhnliche Geräusche während des Betriebs auftreten, spürbares Spiel zwischen Welle und Lagergehäuse vorhanden ist oder die Welle sich nicht mehr leichtgängig drehen lässt. Auch erhöhte Reibung oder Widerstand bei der Wellenbewegung deutet auf einen Verschleiß hin. In solchen Fällen ist ein Austausch notwendig, um Folgeschäden zu vermeiden und die Funktion der Maschine sicherzustellen. » In welchen Anwendungen wird das Hiwin Lager eingesetzt? Das Hiwin Lager findet Anwendung in verschiedenen Bereichen, in denen präzise und belastbare Lagerlösungen erforderlich sind. Es wird häufig in CNC-Maschinen, Werkzeugmaschinen, Automatisierungssystemen und bei der Lagerung von Spindeln und anderen rotierenden Elementen eingesetzt. Durch seine hohe Präzision und Belastbarkeit ist es besonders für Anwendungen geeignet, bei denen hohe Anforderungen an die Lagertechnik gestellt werden. » Wie beeinflusst das HIWIN Lager die Präzision von Maschinen? Das Lager trägt maßgeblich zur Genauigkeit von Maschinen bei, indem es die rotierenden Teile sicher und spielfrei führt. Eine stabile Lagerung reduziert Vibrationen und minimiert unerwünschte Bewegungen, was besonders bei CNC-Maschinen und Werkzeugmaschinen wichtig ist. Dadurch können präzise Schnitte und Bearbeitungen durchgeführt werden, was die Qualität der gefertigten Teile deutlich verbessert. » Was sind die Hauptmerkmale des Hiwin Festlagers EK? Das Hiwin Stehlager EK ist ein hochwertiges, einbaufertiges Festlager für Kugelumlaufspindeln, das hohe axiale und radiale Kräfte aufnehmen kann. Es sorgt für präzise lineare Bewegungen, zeichnet sich durch hohe Steifigkeit und Tragfähigkeit aus und eignet sich ideal für CNC-Maschinen, Werkzeugmaschinen und andere automatisierte Systeme. Die vorkonfektionierte Einheit ermöglicht eine einfache Montage und eine flexible Integration in bestehende Anlagen. Dank der robusten Bauweise gewährleistet das Stehlager EK eine langlebige, zuverlässige und stabile Spindelunterstützung. » was bedeutet die Abkürzung "EK"? Die Abkürzung "EK“ steht bei Festlagern für "Einbau-Kragen“. Das bedeutet, dass das Lager einen Kragen (eine kleine Erhöhung oder Absatz) besitzt, der für die Montage und axiale Fixierung innerhalb einer Lageraufnahme sorgt. Dieser Kragen erleichtert die genaue Positionierung des Lagers und verhindert ein Verrutschen in axialer Richtung. Die Bauform mit Einbau-Kragen wird häufig verwendet, wenn das Lager in eine Bohrung oder ein Gehäuse eingebaut wird, das eine seitliche Führung benötigt. » Wie unterscheidet sich das Stehlager EF von anderen Lagertypen wie EK? Das Stehlager EF ist ein Loslager, das die Welle radial führt, aber axial beweglich lässt. Dadurch kann es Ausdehnungen oder Längenänderungen der Welle aufnehmen. Im Gegensatz dazu ist das Lager EK ein Festlager, das sowohl radial als auch axial fixiert und außerdem leichte Winkelbewegungen ausgleichen kann. Dadurch dient das EK-Lager zur festen Positionierung der Welle, während das Stehlager EF Bewegungen zulässt. » Wie erfolgt die Montage des Lagers und was muss dabei beachtet werden? Das Lager wird mit dem Außenflansch über Schrauben an einer ebenen Fläche befestigt. Wichtig ist, dass die Oberfläche sauber und eben ist, um eine präzise Ausrichtung und Fixierung zu gewährleisten. Außerdem sollte das Lager vorsichtig eingesetzt werden, um Beschädigungen zu vermeiden, und auf eine exakte Positionierung geachtet werden, damit es spielfrei läuft. » Wie wichtig ist die präzise Ausrichtung beim Einbau des HIWIN Lagers? Eine genaue Ausrichtung ist entscheidend für die optimale Funktion und Lebensdauer des Lagers. Fehlstellungen können zu erhöhtem Verschleiß, Geräuschen und vorzeitigem Ausfall führen. Daher sollten Montageflächen eben und sauber sein, und das Lager muss spielfrei und korrekt positioniert eingebaut werden. Produktsicherheit: HIWIN GmbHBrücklesbünd 177654 OffenburgDeutschlandMail: info@hiwin.de details { border: 1px solid #ddd; margin-top: 20px; } summary { background: #f4f4f4; padding: 10px; cursor: pointer; position: relative; font-weight: bold; } details > div { padding: 10px; } .techImageStyle { max-width: 100%; } .product-detail-description-text h3 { color: #18181b; font-size: 20px; font-weight: 500; margin: 35px 0 18px 0; padding: 12px 0; position: relative; text-transform: uppercase; letter-spacing: 2px; border-bottom: 1px solid #27272a; } .product-detail-description-text h3::before { content: ''; position: absolute; top: 0; left: 0; width: 40px; height: 2px; background: #1d60a5; } .product-detail-description-text h4 { color: #3f3f46; font-size: 14px; font-weight: 500; margin: 22px 0 12px 0; padding: 10px 15px; background: #fafafa; border-left: 2px solid #1d60a5; text-transform: uppercase; letter-spacing: 1px; } .product-detail-description-text p { text-align: justify; } .product-detail-description-text ul { padding: 0; margin: 20px 0; list-style: none; } .product-detail-description-text li { color: #3f3f46; padding: 3px 0 2px 35px; margin: 0; position: relative; } .product-detail-description-text li::before { content: '»'; position: absolute; left: 15px; top: 50%; transform: translateY(-50%); color: #1d60a5; font-size: 16px; font-weight: bold; line-height: 1; }

Produktübersicht Hiwin Flanschlager sind komplette Lagereinheiten, bestehend aus einem robusten Gehäuse mit integriertem Flansch zur stabilen Befestigung und einem hochwertigen Kugellager. Diese intelligente Konstruktion ermöglicht die einfache und zuverlässige Lagerung einer Welle senkrecht zur Montagefläche. Als vielseitige Komponenten im modernen Maschinenbau überzeugen die Flanschlager durch ihre einfache Handhabung und breite Anwendbarkeit in verschiedensten mechanischen Systemen. Produktmerkmale Die Hiwin Flanschlager zeichnen sich durch ihre Vielseitigkeit und Belastbarkeit aus. Sie nehmen sowohl axiale als auch radiale Kräfte zuverlässig auf, was sie zum idealen Partner für anspruchsvolle Anwendungen macht. Je nach Anforderung sind verschiedene Gehäusematerialien erhältlich – von robustem Grauguss über korrosionsbeständigen Edelstahl bis hin zu leichtem Stahlblech. Der Lagereinsatz besteht typischerweise aus präzisen Rillenkugellagern, die sich durch ihre Selbstausrichtungsfähigkeit auszeichnen und damit Wellenfluchtungsfehler effektiv ausgleichen. Verschiedene Dichtungsvarianten wie 2RS bieten zuverlässigen Schutz vor Schmutz und Feuchtigkeit. Anwendungsbereiche Hiwin ist ein international renommierter Hersteller von Lineartechnik und Präzisionskomponenten, dessen Flanschkugellager in zahlreichen Branchen zum Einsatz kommen. In der Landtechnik, im allgemeinen Maschinenbau, in der Fördertechnik sowie bei der Holzbearbeitung und bei Fitnessgeräten sind diese Flanschkugellager unverzichtbar. Besonders wenn Wellen an senkrechten Flächen befestigt werden müssen und eine unkomplizierte Montage gewünscht ist, bieten die Hiwin Flanschlager die optimale Lösung. Die Lager eignen sich hervorragend für den Einsatz mit verschiedenen Spindeltypen: Kugelumlaufspindeln: Die Präzisionsspindeln von Hiwin mit Kugelumlauftechnologie werden ideal durch die Flanschlager FK unterstützt. Diese Kombination gewährleistet minimale Reibung und höchste Positioniergenauigkeit bei linearen Bewegungen. Trapezgewindespindeln: Für robuste Anwendungen mit mittlerer Präzision bieten die Flanschlager eine perfekte Unterstützung für Trapezgewindespindeln, wodurch eine zuverlässige Kraftübertragung und lange Lebensdauer sichergestellt wird. Vorteile Die Hiwin Flanschlager bieten zahlreiche überzeugende Vorteile: Als vormontierte Einheiten ermöglichen sie eine unkomplizierte und zeitsparende Montage. Ihre Fähigkeit, Wellenfluchtungsfehler auszugleichen, reduziert den Verschleiß und verlängert die Lebensdauer der gesamten Konstruktion. Das robuste Gehäuse schützt das Kugellager zuverlässig vor äußeren Einflüssen, während die Edelstahl-Varianten durch ihre hervorragende Korrosionsbeständigkeit punkten. Diese Kombination aus Wirtschaftlichkeit und Betriebssicherheit macht die Hiwin Flanschlager zu einer besonders effizienten Lagerlösung für anspruchsvolle Anwendungen. Technische Details Bei der Auswahl des passenden Flanschlagers sind verschiedene technische Parameter zu berücksichtigen. Hiwin bietet verschiedene Modelle mit unterschiedlichen Wellendurchmessern (Innendurchmesser in mm) an, beispielsweise populäre 15mm und 20mm Varianten. Je nach Einsatzzweck stehen verschiedene Gehäusematerialien zur Verfügung. Die Befestigung der Welle erfolgt typischerweise über Gewindestifte oder Spannringe. Wichtige Kennwerte für die Auswahl sind neben den Abmessungen in mm auch die maximal zulässige radiale Belastbarkeit. Detaillierte technische Spezifikationen können den Datenblättern entnommen werden. Fazit Hiwin Flanschlager FK sind hochwertige Präzisionskomponenten für anspruchsvolle mechanische Anwendungen. Sie verbinden robuste Konstruktion mit einfacher Handhabung und vielseitiger Einsetzbarkeit. Ob mit Kugelumlaufspindeln für höchste Präzision oder Trapezgewindespindeln für robuste Anwendungen – die Flanschlager von Hiwin garantieren zuverlässige Leistung und lange Lebensdauer selbst unter schwierigen Bedingungen. Weiterführende Informationen Schrägkugellager vs. Normale Kugellager – Vor- und Nachteile, X- und O-Anordnung, sowie Vorspannung mit Passscheiben Dieser Beitrag informiert über die Unterschiede zwischen normalen Kugellagern und Schrägkugellagern, ihre Vor- und Nachteile sowie deren Einsatz in X- und O-Anordnung. Zudem wird erklärt, wie die Vorspannung mithilfe von Passscheiben eingestellt wird, um die Lagerleistung zu optimieren. Kugelumlaufspindel vs. Trapezspindel In diesem Vergleich werden die Unterschiede zwischen Kugelumlaufspindeln und Trapezgewindespindeln, ihre Funktionsweise, Vor- und Nachteile sowie die jeweiligen Herstellungsverfahren gegenübergestellt. Er hilft bei der Auswahl der geeigneten Spindelart basierend auf Präzision, Effizienz, Kosten und Anwendungsanforderungen. Lager richtig schmieren – Der Praxisratgeber für Öl, Fett und lange Lebensdauer Der Ratgeber erklärt, warum die richtige Schmierung für die Lebensdauer und Leistungsfähigkeit von Lagern entscheidend ist und wann Öl oder Fett die bessere Wahl ist. Außerdem erfahren Sie, wie Lager richtig nachgeschmiert werden, welche Schmierfehler vermieden werden sollten und wie eine regelmäßige Wartung Ausfälle verhindert. Häufig gestellte Fragen {"@context":"https:\/\/schema.org","@type":"FAQPage","mainEntity":[{"@type":"Question","name":"Gibt es passende Zubehörteile für Hiwin Flanschlager?","acceptedAnswer":{"@type":"Answer","text":"Ja, im Sortiment von CNC-Zubehoer.eu finden Sie auch passende Kugelgewindespindeln, Wellenkupplungen und Präzisionsstahlkugeln die optimal mit den Flanschlagern kombiniert werden können."}},{"@type":"Question","name":"Welche Kugelgewindespindeln passen zu Hiwin Flanschlagern der Serie FK?","acceptedAnswer":{"@type":"Answer","text":"Hiwin Flanschlager der Serie FK sind auf verschiedene Gewindespindel-Serien von Hiwin abgestimmt und können auch mit kompatiblen Kugelgewindespindeln anderer Hersteller verwendet werden. Wichtig ist die passende Wellenaufnahme und das korrekte Lagermaß."}},{"@type":"Question","name":"Für welche Anwendungen sind Hiwin Flanschlager der Serie FK geeignet?","acceptedAnswer":{"@type":"Answer","text":"Die Flanschlager eignen sich ideal für CNC-Maschinen, 3D-Drucker, Automatisierungsanlagen und viele weitere Anwendungen, bei denen Kugelgewindetriebe verwendet werden."}},{"@type":"Question","name":"Wie kann ich feststellen, ob das Lager ersetzt werden muss?","acceptedAnswer":{"@type":"Answer","text":"Ein Lager sollte ersetzt werden, wenn ungewöhnliche Geräusche während des Betriebs auftreten, spürbares Spiel zwischen Welle und Lagergehäuse vorhanden ist oder die Welle sich nicht mehr leichtgängig drehen lässt. Auch erhöhte Reibung oder Widerstand bei der Wellenbewegung deutet auf einen Verschleiß hin. In solchen Fällen ist ein Austausch notwendig, um Folgeschäden zu vermeiden und die Funktion der Maschine sicherzustellen."}},{"@type":"Question","name":"Wie häufig muss ein Hiwin FK-Lager nachgeschmiert werden?","acceptedAnswer":{"@type":"Answer","text":"Hiwin FK-Lager ohne Schmiernippel sind werkseitig gefettet und wartungsarm.\r\nBei FK-Lagern mit Schmiernippel (ab FK15) sollte je nach Einsatzbedingungen alle 6–12 Monate nachgefettet werden, bei hoher Belastung entsprechend häufiger."}},{"@type":"Question","name":"In welchen Anwendungen wird das Hiwin Lager eingesetzt?","acceptedAnswer":{"@type":"Answer","text":"Das Hiwin Lager findet Anwendung in verschiedenen Bereichen, in denen präzise und belastbare Lagerlösungen erforderlich sind. Es wird häufig in CNC-Maschinen, Werkzeugmaschinen, Automatisierungssystemen und bei der Lagerung von Spindeln und anderen rotierenden Elementen eingesetzt. Durch seine hohe Präzision und Belastbarkeit ist es besonders für Anwendungen geeignet, bei denen hohe Anforderungen an die Lagertechnik gestellt werden."}},{"@type":"Question","name":"Wie beeinflusst das HIWIN Lager die Präzision von Maschinen?","acceptedAnswer":{"@type":"Answer","text":"Das Lager trägt maßgeblich zur Genauigkeit von Maschinen bei, indem es die rotierenden Teile sicher und spielfrei führt. Eine stabile Lagerung reduziert Vibrationen und minimiert unerwünschte Bewegungen, was besonders bei CNC-Maschinen und Werkzeugmaschinen wichtig ist. Dadurch können präzise Schnitte und Bearbeitungen durchgeführt werden, was die Qualität der gefertigten Teile deutlich verbessert."}},{"@type":"Question","name":"Was sind Hiwin Flanschlager der Serie FK?","acceptedAnswer":{"@type":"Answer","text":"Hiwin Flanschlager der Serie FK sind präzise gefertigte Lagergehäuse, die zur axialen Fixierung von Kugelgewindespindeln verwendet werden. Sie gewährleisten eine exakte und stabile Lagerung, was die Lebensdauer und Genauigkeit der gesamten Linearachse erhöht."}},{"@type":"Question","name":"Wie wichtig ist die präzise Ausrichtung beim Einbau des HIWIN Lagers?","acceptedAnswer":{"@type":"Answer","text":"Eine genaue Ausrichtung ist entscheidend für die optimale Funktion und Lebensdauer des Lagers. Fehlstellungen können zu erhöhtem Verschleiß, Geräuschen und vorzeitigem Ausfall führen. Daher sollten Montageflächen eben und sauber sein, und das Lager muss spielfrei und korrekt positioniert eingebaut werden."}}]} » Gibt es passende Zubehörteile für Hiwin Flanschlager? Ja, im Sortiment von CNC-Zubehoer.eu finden Sie auch passende Kugelgewindespindeln, Wellenkupplungen und Präzisionsstahlkugeln die optimal mit den Flanschlagern kombiniert werden können. » Welche Kugelgewindespindeln passen zu Hiwin Flanschlagern der Serie FK? Hiwin Flanschlager der Serie FK sind auf verschiedene Gewindespindel-Serien von Hiwin abgestimmt und können auch mit kompatiblen Kugelgewindespindeln anderer Hersteller verwendet werden. Wichtig ist die passende Wellenaufnahme und das korrekte Lagermaß. » Für welche Anwendungen sind Hiwin Flanschlager der Serie FK geeignet? Die Flanschlager eignen sich ideal für CNC-Maschinen, 3D-Drucker, Automatisierungsanlagen und viele weitere Anwendungen, bei denen Kugelgewindetriebe verwendet werden. » Wie kann ich feststellen, ob das Lager ersetzt werden muss? Ein Lager sollte ersetzt werden, wenn ungewöhnliche Geräusche während des Betriebs auftreten, spürbares Spiel zwischen Welle und Lagergehäuse vorhanden ist oder die Welle sich nicht mehr leichtgängig drehen lässt. Auch erhöhte Reibung oder Widerstand bei der Wellenbewegung deutet auf einen Verschleiß hin. In solchen Fällen ist ein Austausch notwendig, um Folgeschäden zu vermeiden und die Funktion der Maschine sicherzustellen. » Wie häufig muss ein Hiwin FK-Lager nachgeschmiert werden? Hiwin FK-Lager ohne Schmiernippel sind werkseitig gefettet und wartungsarm. Bei FK-Lagern mit Schmiernippel (ab FK15) sollte je nach Einsatzbedingungen alle 6–12 Monate nachgefettet werden, bei hoher Belastung entsprechend häufiger. » In welchen Anwendungen wird das Hiwin Lager eingesetzt? Das Hiwin Lager findet Anwendung in verschiedenen Bereichen, in denen präzise und belastbare Lagerlösungen erforderlich sind. Es wird häufig in CNC-Maschinen, Werkzeugmaschinen, Automatisierungssystemen und bei der Lagerung von Spindeln und anderen rotierenden Elementen eingesetzt. Durch seine hohe Präzision und Belastbarkeit ist es besonders für Anwendungen geeignet, bei denen hohe Anforderungen an die Lagertechnik gestellt werden. » Wie beeinflusst das HIWIN Lager die Präzision von Maschinen? Das Lager trägt maßgeblich zur Genauigkeit von Maschinen bei, indem es die rotierenden Teile sicher und spielfrei führt. Eine stabile Lagerung reduziert Vibrationen und minimiert unerwünschte Bewegungen, was besonders bei CNC-Maschinen und Werkzeugmaschinen wichtig ist. Dadurch können präzise Schnitte und Bearbeitungen durchgeführt werden, was die Qualität der gefertigten Teile deutlich verbessert. » Was sind Hiwin Flanschlager der Serie FK? Hiwin Flanschlager der Serie FK sind präzise gefertigte Lagergehäuse, die zur axialen Fixierung von Kugelgewindespindeln verwendet werden. Sie gewährleisten eine exakte und stabile Lagerung, was die Lebensdauer und Genauigkeit der gesamten Linearachse erhöht. » Wie wichtig ist die präzise Ausrichtung beim Einbau des HIWIN Lagers? Eine genaue Ausrichtung ist entscheidend für die optimale Funktion und Lebensdauer des Lagers. Fehlstellungen können zu erhöhtem Verschleiß, Geräuschen und vorzeitigem Ausfall führen. Daher sollten Montageflächen eben und sauber sein, und das Lager muss spielfrei und korrekt positioniert eingebaut werden. Produktsicherheit: Dr. Ing. Tobias Meisch www.cnc-zubehoer.eu Pfarrgartenstr. 9 73457 Essingen Deutschland service@cnc-zubehoer.eu details { border: 1px solid #ddd; margin-top: 20px; } summary { background: #f4f4f4; padding: 10px; cursor: pointer; position: relative; font-weight: bold; } details > div { padding: 10px; } .techImageStyle { max-width: 100%; } .product-detail-description-text h3 { color: #18181b; font-size: 20px; font-weight: 500; margin: 35px 0 18px 0; padding: 12px 0; position: relative; text-transform: uppercase; letter-spacing: 2px; border-bottom: 1px solid #27272a; } .product-detail-description-text h3::before { content: ''; position: absolute; top: 0; left: 0; width: 40px; height: 2px; background: #1d60a5; } .product-detail-description-text h4 { color: #3f3f46; font-size: 14px; font-weight: 500; margin: 22px 0 12px 0; padding: 10px 15px; background: #fafafa; border-left: 2px solid #1d60a5; text-transform: uppercase; letter-spacing: 1px; } .product-detail-description-text p { text-align: justify; } .product-detail-description-text ul { padding: 0; margin: 20px 0; list-style: none; } .product-detail-description-text li { color: #3f3f46; padding: 3px 0 2px 35px; margin: 0; position: relative; } .product-detail-description-text li::before { content: '»'; position: absolute; left: 15px; top: 50%; transform: translateY(-50%); color: #1d60a5; font-size: 16px; font-weight: bold; line-height: 1; }

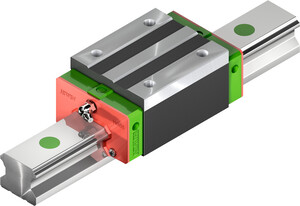

Produktübersicht Die Hiwin HGH Laufwagen sind Teil der Profilschienenführungen der Baureihen HG und QH und zeichnen sich durch ihre herausragenden Eigenschaften aus. Als Standardbaureihe in X-Anordnung bieten sie vielseitige Einsatzmöglichkeiten und eignen sich besonders für Anwendungen mit hohen Lasten und Steifigkeiten. Die HGH-Serie umfasst verschiedene Baugrößen von HGH15 bis HGH55 in unterschiedlichen Längenausführungen (CA-Kompaktausführung und HA-Langausführung), die präzise lineare Bewegungen in anspruchsvollen industriellen Anwendungen ermöglichen. Konstruktionsmerkmale und Funktionsweise Das zentrale Konstruktionsmerkmal der HGH Laufwagen ist die Anordnung von vier Kugellaufbahnen in einer präzisen 45°-Konfiguration. Diese spezielle geometrische Ausrichtung ermöglicht eine gleichmäßige Lastaufnahme aus allen Richtungen - vertikal, horizontal und in Momentbelastung - was die Vielseitigkeit und Flexibilität des Systems erhöht. Die Kugeln bewegen sich in einem geschlossenen Kreislauf zwischen Laufwagen und Profilschiene, wodurch eine endlose Linearbewegung mit unbegrenztem Hub realisiert wird. Die speziell entwickelten Kugel-Halteleisten gewährleisten, dass die Kugeln nicht herausfallen, wenn der Laufwagen von der Profilschiene abmontiert wird. Dies ermöglicht eine einfache und sichere Handhabung während der Montage und Wartung. Der optimierte 2-Punkt-Kontakt zwischen Kugeln und Laufbahnen minimiert die Reibungsverluste selbst bei voreingestellter Vorspannung. Material und Oberflächenbehandlung Die Laufwagen werden aus hochwertigem Wälzlagerstahl gefertigt und durchlaufen mehrere Wärmebehandlungsprozesse zur Optimierung der mechanischen Eigenschaften. Die Laufflächen sind gehärtet und präzisionsgeschliffen, um minimale Oberflächenrauheit und maximale Verschleißfestigkeit zu erreichen. Für spezielle Anwendungen stehen Ausführungen aus korrosionsbeständigem Stahl zur Verfügung. Bei Hochtemperaturanwendungen über 80°C können Vollstahl-Laufwagen mit Umlenksystemen aus Stahl eingesetzt werden. Diese Varianten verfügen über hitzebeständige Enddichtungen und Messing-Abdeckkappen anstelle der Standard-Kunststoffkomponenten. Anwendungsbereiche Die HGH Laufwagen finden vielseitige Verwendung in unterschiedlichen Industriebereichen: Werkzeugmaschinen und CNC-Bearbeitungszentren für hochpräzise Fertigungsprozesse Automatisierungstechnik und Handhabungssysteme in der industriellen Produktion Holzbearbeitungsmaschinen mit hohen Anforderungen an Steifigkeit und Tragfähigkeit Laserschneidmaschinen und andere Präzisionsbearbeitungsanlagen Druck- und Verpackungsmaschinen mit hohen Geschwindigkeitsanforderungen Medizintechnik für präzise Positionieraufgaben Mess- und Prüftechnik für exakte Bewegungsabläufe Linearmotorachsen mit direkter Wegmessung Technische Vorteile Lastaufnahme und Steifigkeit: Die 45°-Anordnung der vier Kugellaufbahnen ermöglicht dem HGH Laufwagen, Lasten aus allen Richtungen gleichmäßig aufzunehmen. Diese Konstruktion gewährleistet eine hohe Systemsteifigkeit und ermöglicht die Aufnahme hoher Momente um alle Achsen, was die Vielseitigkeit und Flexibilität erhöht. Laufruhe und Effizienz: Der geringe Verschiebewiderstand und hohe Wirkungsgrad bedeuten, dass der HGH sich mühelos und effizient entlang der Profilschiene bewegen kann, was zu reibungslosen Abläufen und präzisen Bewegungen führt. Die präzise Fertigung garantiert höchste Wiederholgenauigkeit. Schmierung und Wartung: Der HGH Laufwagen bietet sechs Anschlussmöglichkeiten für Schmiernippel. Dadurch wird eine effektive Schmierung und Wartung des Systems gewährleistet, um eine optimale Leistung und Lebensdauer zu erzielen. Optional erhältliche Langzeitschmiereinheiten (E2) können die Nachschmierintervalle erheblich verlängern. Montageflexibilität: Die verschiedenen Dichtungsvarianten können je nach Anwendungsgebiet ausgewählt werden. Dies ermöglicht eine anpassbare Lösung, die den spezifischen Anforderungen und Umgebungsbedingungen gerecht wird. Kompatibilität Die HGH Laufwagen sind vollständig kompatibel mit den Hiwin HGR Profilschienen und bilden zusammen ein abgestimmtes Linearführungssystem. Die verfügbaren Baugrößen umfassen: HGH15: Für Schienenbreite 15mm - kompakteste Baugröße HGH20: Für Schienenbreite 20mm HGH25: Für Schienenbreite 23mm HGH30: Für Schienenbreite 28mm HGH35: Für Schienenbreite 34mm HGH45: Für Schienenbreite 45mm HGH55: Für Schienenbreite 53mm - größte verfügbare Baugröße Jede Baugröße ist in zwei Längenausführungen erhältlich: CA-Ausführung: Kompakte Standardlänge für platzsparende Anwendungen HA-Ausführung: Verlängerte Bauform für höhere Tragzahlen und Momente Die Vorspannungsklasse Z0H steht für eine leichte Vorspannung mit hoher Genauigkeitsklasse. Weitere verfügbare Vorspannungen umfassen ZA (mittlere Vorspannung) und ZB (starke Vorspannung). Die Genauigkeitsklassen C (Standard), H (Hoch) und P (Präzision) decken unterschiedliche Präzisionsanforderungen ab. Montage und Handhabung Die Montage der HGH Laufwagen erfolgt über Gewindebohrungen auf der Oberseite des Laufwagens. Die Befestigung der Anschlusskonstruktion kann von oben erfolgen, was die Zugänglichkeit bei der Installation erhöht. Dank der integrierten Kugel-Halteleisten können die Laufwagen problemlos von der Schiene abgezogen werden, ohne dass Kugeln verloren gehen. Bei der Erstmontage ist auf die korrekte Paarung von Schiene und Laufwagen zu achten. Für optimale Steifigkeit und Laufruhe müssen beide Komponenten individuell aufeinander abgestimmt werden. Die minimalen Variationen im Kugeldurchmesser beeinflussen die Vorspannung des Systems und sollten bei der Bestellung berücksichtigt werden. Die Laufwagen können in jeder beliebigen Einbaulage montiert werden. Bei besonderen Einbaubedingungen, wie erhöhter Verschmutzung oder extremen Temperaturen, stehen spezielle Dichtungssysteme und Schutzabdeckungen zur Verfügung. Wartung und Lebensdauer Die regelmäßige Wartung der HGH Laufwagen ist entscheidend für eine lange Lebensdauer und gleichbleibende Präzision. Die Schmierung erfolgt über die integrierten Schmiernippel, wobei die Schmierintervalle von den Betriebsbedingungen abhängen. Bei normalen Einsatzbedingungen sind Nachschmierintervalle von mehreren tausend Kilometern Verfahrweg üblich. Mit optionalen Langzeitschmiereinheiten kann der Wartungsaufwand erheblich reduziert werden. Diese Systeme geben kontinuierlich kleine Mengen Schmierstoff ab und können je nach Anwendung die Nachschmierintervalle auf die gesamte Lebensdauer ausdehnen. Die speziellen Dichtungssysteme schützen die innenliegenden Komponenten vor Verschmutzung und tragen zur Verlängerung der Lebensdauer bei. Die erwartete Lebensdauer der HGH Laufwagen hängt von verschiedenen Faktoren ab, einschließlich Belastung, Geschwindigkeit, Umgebungsbedingungen und Wartungsqualität. Bei sachgemäßer Anwendung und Wartung können mehrere zehntausend Kilometer Verfahrweg erreicht werden. Über den Hersteller Hiwin Die Hiwin Corporation ist ein führender globaler Hersteller von Bewegungs- und Steuerungstechnologien mit Hauptsitz in Taiwan. Seit der Gründung hat sich Hiwin auf die Entwicklung und Produktion hochwertiger Linearführungen, Kugelgewindetriebe und Positioniersysteme spezialisiert. Das Unternehmen verfügt über modernste Produktionsanlagen und ein weltweites Vertriebsnetz. In Deutschland ist Hiwin durch die Hiwin GmbH mit Sitz in Offenburg vertreten. Das Unternehmen bietet neben dem umfangreichen Produktsortiment auch technische Beratung, kundenspezifische Lösungen und umfassenden Service. Die kontinuierliche Weiterentwicklung der Produkte, wie die Integration der SynchMotion-Technologie für verbesserte Laufeigenschaften, unterstreicht das Engagement für technische Exzellenz und Kundenzufriedenheit. Weiterführende Informationen Paarung von Schienen und Laufwagen Dieser Blogbeitrag erklärt die Paarung von Schienen und Laufwagen zur präzisen Einstellung der Vorspannung, die durch minimale Variationen des Kugeldurchmessers beeinflusst wird. Für eine optimale Steifigkeit müssen Schienen und Laufwagen individuell abgestimmt werden, weshalb eine Beratung bei der Bestellung empfohlen wird. Lager richtig schmieren – Der Praxisratgeber für Öl, Fett und lange Lebensdauer Der Ratgeber erklärt, warum die richtige Schmierung für die Lebensdauer und Leistungsfähigkeit von Lagern entscheidend ist und wann Öl oder Fett die bessere Wahl ist. Außerdem erfahren Sie, wie Lager richtig nachgeschmiert werden, welche Schmierfehler vermieden werden sollten und wie eine regelmäßige Wartung Ausfälle verhindert. Profilschienenführungen vorgestellt Dieser Ratgeber informiert über die Vorteile von Profilschienenführungen im Vergleich zu anderen Linearführungen, insbesondere hinsichtlich Präzision, Steifigkeit, Langlebigkeit und Vielseitigkeit. Durch ihre robuste Konstruktion und hohe Genauigkeit sind sie ideal für industrielle Anwendungen, die eine zuverlässige und präzise Bewegung erfordern. Technische Zeichnungen / Daten   H H1 N W B B1 C L1 L K1 K2 G M l T H2 H3 Masse Hiwin Laufwagen HGH, HGH15CA 28 4,3 9,5 34 26 4 26 39,4 61,4 10 4,85 5,3 M4 5 6 7,95 7,7 0,18 kg Hiwin Laufwagen HGH, HGH20CA 30 4,6 12 44 32 6 36 50,5 77,5 12,25 6 12 M5 6 8 6 6 0,3 kg Hiwin Laufwagen HGH, HGH20HA 30 4,6 12 44 32 6 50 65,2 92,2 12,6 6 12 M5 6 8 6 6 0,39 kg Hiwin Laufwagen HGH, HGH25CA 40 5,5 12,5 48 35 6,5 35 58 84 15,7 6 12 M6 8 8 10 9 0,51 kg Hiwin Laufwagen HGH, HGH25HA 40 5,5 12,5 48 35 6,5 50 78,6 104,6 18,5 6 12 M6 8 8 10 9 0,69 kg Hiwin Laufwagen HGH, HGH30CA 45 6 16 60 40 10 40 70 97,4 20,25 6 12 M8 10 8,5 9,5 13,8 0,88 kg Hiwin Laufwagen HGH, HGH30HA 45 6 16 60 40 10 60 93 120,4 21,75 6 12 M8 10 8,5 9,5 13,8 1,16 kg Hiwin Laufwagen HGH, HGH35CA 55 7,5 18 70 50 10 50 80 112,4 20,6 7 12 M8 12 10,2 16 19,6 1,45 kg Hiwin Laufwagen HGH, HGH35HA 55 7,5 18 70 50 10 72 105,8 138,2 22,5 7 12 M8 12 10,2 16 19,6 1,92 kg Hiwin Laufwagen HGH, HGH45CA 70 9,5 20,5 86 60 13 60 97 139,4 23 10 12,9 M10 17 16 18,5 30,5 2,73 kg Hiwin Laufwagen HGH, HGH45HA 70 9,5 20,5 86 60 13 80 128,8 171,2 28,9 10 12,9 M10 17 16 18,5 30,5 3,61 kg Hiwin Laufwagen HGH, HGH55CA 80 13 23,5 100 75 12,5 75 117,7 166,7 27,35 11 12,9 M12 18 17,5 22 29 4,17 kg Hiwin Laufwagen HGH, HGH55HA 80 13 23,5 100 75 12,5 95 155,8 204,8 36,4 11 12,9 M12 18 17,5 22 29 5,49 kg Häufig gestellte Fragen {"@context":"https:\/\/schema.org","@type":"FAQPage","mainEntity":[{"@type":"Question","name":"Welche Vorteile bietet die Kugellauftechnik?","acceptedAnswer":{"@type":"Answer","text":"Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion "}},{"@type":"Question","name":"Wie wird der Hiwin HGH Laufwagen montiert?","acceptedAnswer":{"@type":"Answer","text":"Der Laufwagen ist mit einer Kunststoff-Dummyschiene ausgestattet, die einen einfachen Übergang auf eine Profilschiene ermöglicht. Der Wagen wird direkt mit der Kunststoffschiene auf die Profilschiene aufgeschoben. Anschließend können Anbauteile über die vorgesehenen Gewindebohrungen am Laufwagen montiert werden."}},{"@type":"Question","name":"Kann man den Hiwin HGH Laufwagen nachschmieren?","acceptedAnswer":{"@type":"Answer","text":"Ja, an den vorgesehenen Schmierstellen kann das Schmiermittel problemlos erneuert oder ergänzt werden."}},{"@type":"Question","name":"Aus welchen Materialien bestehen die HGH Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Die HGH Laufwagen werden aus hochwertigem Wälzlagerstahl gefertigt und durchlaufen mehrere Wärmebehandlungsprozesse zur Optimierung der mechanischen Eigenschaften. Die Laufflächen sind gehärtet und präzisionsgeschliffen, um minimale Oberflächenrauheit und maximale Verschleißfestigkeit zu erreichen. Für spezielle Anwendungen stehen Ausführungen aus korrosionsbeständigem Stahl zur Verfügung. Bei Hochtemperaturanwendungen über 80°C können Vollstahl-Laufwagen mit Umlenksystemen aus Stahl eingesetzt werden. Diese Varianten verfügen über hitzebeständige Enddichtungen und Messing-Abdeckkappen anstelle der Standard-Kunststoffkomponenten."}},{"@type":"Question","name":"Was macht die HGH-Serie besonders präzise?","acceptedAnswer":{"@type":"Answer","text":"Die HGH-Serie zeichnet sich durch ihre besonders hohe Präzision aus. Diese wird durch minimale Fertigungstoleranzen im zweistelligen Mikrometerbereich erreicht, die eine exakte Passung von Laufwagen und Schiene gewährleisten. Zusätzlich sorgt das gotische Laufflächenprofil dafür, dass Lasten in allen Richtungen zuverlässig aufgenommen werden können. Die optimierte Kugelrückführung gewährleistet gleichmäßige Bewegungen ohne Schwankungen, während die präzise gefertigten Laufflächen die Reibung minimieren und so eine besonders ruhige und genaue Führung ermöglichen."}},{"@type":"Question","name":"Welche Linearschienen sind kompatibel mit Hiwin HGH Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Der Hiwin HGW Laufwagen passt zu den jeweiligen Hiwin HGR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden."}},{"@type":"Question","name":"Welche Lastklassen und Vorspannungen gibt es bei der HGH-Serie?","acceptedAnswer":{"@type":"Answer","text":"Bei der HGH-Serie stehen die Lastklassen C (mittlere Last) und H (schwere Last) zur Verfügung. Hinsichtlich der Vorspannung werden verschiedene Stufen angeboten: Z0 (spielfrei), ZA (leichte Vorspannung) und ZB (mittlere Vorspannung). Dadurch lässt sich der Laufwagen optimal an die jeweilige Anwendung anpassen – von präzisen, leichtgängigen Bewegungen bis hin zu Anwendungen mit höheren Steifigkeitsanforderungen."}},{"@type":"Question","name":"Für welche Anwendungen eignen sich HGH-Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Hiwin HGH-Laufwagen eignen sich für viele industrielle Anwendungen, darunter Werkzeugmaschinen, CNC-Bearbeitungszentren, Automatisierungssysteme, Holzbearbeitung, Laserschneid- und Druckmaschinen sowie Medizintechnik und Messtechnik. Sie sind besonders für Aufgaben geeignet, die hohe Lasten, Steifigkeit und präzise Bewegungen erfordern."}},{"@type":"Question","name":"Warum sind diese Kugeln für Profilschienenführungen besonders geeignet?","acceptedAnswer":{"@type":"Answer","text":"Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten."}},{"@type":"Question","name":"Wie werden Präzisionsstahlkugeln montiert und gewartet?","acceptedAnswer":{"@type":"Answer","text":"Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab."}}]} » Welche Vorteile bietet die Kugellauftechnik? Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion » Wie wird der Hiwin HGH Laufwagen montiert? Der Laufwagen ist mit einer Kunststoff-Dummyschiene ausgestattet, die einen einfachen Übergang auf eine Profilschiene ermöglicht. Der Wagen wird direkt mit der Kunststoffschiene auf die Profilschiene aufgeschoben. Anschließend können Anbauteile über die vorgesehenen Gewindebohrungen am Laufwagen montiert werden. » Kann man den Hiwin HGH Laufwagen nachschmieren? Ja, an den vorgesehenen Schmierstellen kann das Schmiermittel problemlos erneuert oder ergänzt werden. » Aus welchen Materialien bestehen die HGH Laufwagen? Die HGH Laufwagen werden aus hochwertigem Wälzlagerstahl gefertigt und durchlaufen mehrere Wärmebehandlungsprozesse zur Optimierung der mechanischen Eigenschaften. Die Laufflächen sind gehärtet und präzisionsgeschliffen, um minimale Oberflächenrauheit und maximale Verschleißfestigkeit zu erreichen. Für spezielle Anwendungen stehen Ausführungen aus korrosionsbeständigem Stahl zur Verfügung. Bei Hochtemperaturanwendungen über 80°C können Vollstahl-Laufwagen mit Umlenksystemen aus Stahl eingesetzt werden. Diese Varianten verfügen über hitzebeständige Enddichtungen und Messing-Abdeckkappen anstelle der Standard-Kunststoffkomponenten. » Was macht die HGH-Serie besonders präzise? Die HGH-Serie zeichnet sich durch ihre besonders hohe Präzision aus. Diese wird durch minimale Fertigungstoleranzen im zweistelligen Mikrometerbereich erreicht, die eine exakte Passung von Laufwagen und Schiene gewährleisten. Zusätzlich sorgt das gotische Laufflächenprofil dafür, dass Lasten in allen Richtungen zuverlässig aufgenommen werden können. Die optimierte Kugelrückführung gewährleistet gleichmäßige Bewegungen ohne Schwankungen, während die präzise gefertigten Laufflächen die Reibung minimieren und so eine besonders ruhige und genaue Führung ermöglichen. » Welche Linearschienen sind kompatibel mit Hiwin HGH Laufwagen? Der Hiwin HGW Laufwagen passt zu den jeweiligen Hiwin HGR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden. » Welche Lastklassen und Vorspannungen gibt es bei der HGH-Serie? Bei der HGH-Serie stehen die Lastklassen C (mittlere Last) und H (schwere Last) zur Verfügung. Hinsichtlich der Vorspannung werden verschiedene Stufen angeboten: Z0 (spielfrei), ZA (leichte Vorspannung) und ZB (mittlere Vorspannung). Dadurch lässt sich der Laufwagen optimal an die jeweilige Anwendung anpassen – von präzisen, leichtgängigen Bewegungen bis hin zu Anwendungen mit höheren Steifigkeitsanforderungen. » Für welche Anwendungen eignen sich HGH-Laufwagen? Hiwin HGH-Laufwagen eignen sich für viele industrielle Anwendungen, darunter Werkzeugmaschinen, CNC-Bearbeitungszentren, Automatisierungssysteme, Holzbearbeitung, Laserschneid- und Druckmaschinen sowie Medizintechnik und Messtechnik. Sie sind besonders für Aufgaben geeignet, die hohe Lasten, Steifigkeit und präzise Bewegungen erfordern. » Warum sind diese Kugeln für Profilschienenführungen besonders geeignet? Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten. » Wie werden Präzisionsstahlkugeln montiert und gewartet? Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab. Produktsicherheit: HIWIN GmbHBrücklesbünd 177654 OffenburgDeutschlandMail: info@hiwin.de details { border: 1px solid #ddd; margin-top: 20px; } summary { background: #f4f4f4; padding: 10px; cursor: pointer; position: relative; font-weight: bold; } details > div { padding: 10px; } .techImageStyle { max-width: 100%; } .product-detail-description-text h3 { color: #18181b; font-size: 20px; font-weight: 500; margin: 35px 0 18px 0; padding: 12px 0; position: relative; text-transform: uppercase; letter-spacing: 2px; border-bottom: 1px solid #27272a; } .product-detail-description-text h3::before { content: ''; position: absolute; top: 0; left: 0; width: 40px; height: 2px; background: #1d60a5; } .product-detail-description-text h4 { color: #3f3f46; font-size: 14px; font-weight: 500; margin: 22px 0 12px 0; padding: 10px 15px; background: #fafafa; border-left: 2px solid #1d60a5; text-transform: uppercase; letter-spacing: 1px; } .product-detail-description-text p { text-align: justify; } .product-detail-description-text ul { padding: 0; margin: 20px 0; list-style: none; } .product-detail-description-text li { color: #3f3f46; padding: 3px 0 2px 35px; margin: 0; position: relative; } .product-detail-description-text li::before { content: '»'; position: absolute; left: 15px; top: 50%; transform: translateY(-50%); color: #1d60a5; font-size: 16px; font-weight: bold; line-height: 1; }

Produktübersicht Die HGW-Laufwagenreihe von Hiwin zeichnet sich durch ihre hohe Präzision und Belastbarkeit aus. Diese Linearführungssysteme sind mit einer robusten Bauweise und einer präzisen Führung ausgestattet, um eine reibungslose und genaue lineare Bewegung zu gewährleisten. Die Serie ist besonders in Bereichen wie der Automatisierungstechnik, Werkzeugmaschinen, Elektronikproduktion und vielen anderen Branchen etabliert, in denen Präzision von entscheidender Bedeutung ist. Konstruktionsmerkmale und Funktionsweise Ein wesentlicher Vorteil der HGW-Laufwagenreihe ist ihre hohe Tragfähigkeit. Dank fortschrittlicher Konstruktion und hochwertiger Materialien können große Lasten problemlos bewegt werden, was sie ideal für Anwendungen mit schweren Werkstücken oder Werkzeugen macht. Die Produktionskapazität steigert sich durch die gleichzeitige Effizienz der Systeme. Die Laufwagen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Staub, Schmutz und anderen Verunreinigungen verhindern. Dadurch wird die Reibung reduziert und die Lebensdauer deutlich verlängert. Die Führungselemente können sich auf eine langfristige und zuverlässige Leistung verlassen, selbst in anspruchsvollen Umgebungen. Material und Oberflächenbehandlung Die HGW-Serie wird aus hochwertigem Stahl gefertigt, der eine hohe Festigkeit und Verschleißbeständigkeit gewährleistet. Die Oberflächen werden präzise bearbeitet und gehärtet, um optimale Laufeigenschaften und maximale Lebensdauer zu erreichen. Die spezielle Oberflächenbehandlung schützt vor Korrosion und erhöht die Widerstandsfähigkeit gegen mechanische Belastungen. Anwendungsbereiche Automatisierungstechnik und Robotik Werkzeugmaschinen und CNC-Bearbeitungszentren Elektronikproduktion und Bestückungsanlagen Verpackungsmaschinen Medizintechnik Messgeräte und Prüfeinrichtungen Halbleiterfertigungsanlagen Technische Vorteile Hohe Tragfähigkeit: Die robuste Konstruktion ermöglicht die Aufnahme hoher Lasten in verschiedenen Richtungen. Präzise Führung: Die exakte Fertigung gewährleistet eine spielfreie und genaue Linearführung mit minimalen Toleranzen. Lange Lebensdauer: Durch hochwertige Materialien und effektive Dichtungssysteme wird eine ausgezeichnete Lebensdauer erreicht. Geringe Reibung: Die optimierte Geometrie und Oberflächenqualität sorgen für einen reibungsarmen Lauf. Vielseitige Baugrößen: Die Serie umfasst verschiedene Größen von HGW15 bis HGW55, um unterschiedliche Anforderungen abzudecken. Kompatibilität Die HGW-Laufwagenserie ist vollständig kompatibel mit den entsprechenden Hiwin-Führungsschienen der HG-Serie. Die standardisierten Abmessungen ermöglichen einen einfachen Austausch und die Integration in bestehende Systeme. Die verschiedenen Baugrößen (15, 20, 25, 30, 35, 45, 55) bieten flexible Lösungen für unterschiedliche Lastanforderungen und Einbauräume. Montage und Handhabung Die Montage der HGW-Laufwagen erfolgt durch präzise gefertigte Befestigungsbohrungen, die eine sichere und spielfreie Verbindung mit der Maschinenstruktur gewährleisten. Die Wagen sind werksseitig vorgeschmiert und sofort einsatzbereit. Bei der Installation ist auf die korrekte Ausrichtung der Führungsschienen zu achten, um optimale Laufeigenschaften zu erzielen. Die Handhabung wird durch die kompakte Bauweise und das durchdachte Design vereinfacht. Die integrierten Schmiernippel ermöglichen eine einfache Nachschmierung während des Betriebs. Wartung und Lebensdauer Die HGW-Laufwagen sind wartungsarm konzipiert. Regelmäßige Schmierung gemäß den Herstellervorgaben verlängert die Lebensdauer erheblich. Die robusten Dichtungssysteme schützen die inneren Komponenten vor Verschmutzung und reduzieren den Wartungsaufwand. Bei sachgemäßer Wartung und angemessener Belastung erreichen die Laufwagen eine Lebensdauer von mehreren Jahren kontinuierlichen Betriebs. Über den Hersteller Hiwin Hiwin ist ein führender Hersteller von Linearführungssystemen und Präzisionskomponenten. Das Unternehmen hat sich durch kontinuierliche Entwicklung und hohe Qualitätsstandards einen Namen in der Branche gemacht. Die Produkte von Hiwin stehen für Zuverlässigkeit, Präzision und Langlebigkeit in anspruchsvollen industriellen Anwendungen. Weiterführende Informationen Paarung von Schienen und Laufwagen Dieser Blogbeitrag erklärt die Paarung von Schienen und Laufwagen zur präzisen Einstellung der Vorspannung, die durch minimale Variationen des Kugeldurchmessers beeinflusst wird. Für eine optimale Steifigkeit müssen Schienen und Laufwagen individuell abgestimmt werden, weshalb eine Beratung bei der Bestellung empfohlen wird. Lager richtig schmieren – Der Praxisratgeber für Öl, Fett und lange Lebensdauer Der Ratgeber erklärt, warum die richtige Schmierung für die Lebensdauer und Leistungsfähigkeit von Lagern entscheidend ist und wann Öl oder Fett die bessere Wahl ist. Außerdem erfahren Sie, wie Lager richtig nachgeschmiert werden, welche Schmierfehler vermieden werden sollten und wie eine regelmäßige Wartung Ausfälle verhindert. Profilschienenführungen vorgestellt Dieser Ratgeber informiert über die Vorteile von Profilschienenführungen im Vergleich zu anderen Linearführungen, insbesondere hinsichtlich Präzision, Steifigkeit, Langlebigkeit und Vielseitigkeit. Durch ihre robuste Konstruktion und hohe Genauigkeit sind sie ideal für industrielle Anwendungen, die eine zuverlässige und präzise Bewegung erfordern. Technische Zeichnungen / Daten   H H1 N W B B1 C L1 L K1 K2 G M T T1 T2 H2 H3 Masse Hiwin Laufwagen HGW15CC 24 4,3 16 47 38 4,5 30 39,4 61,4 8 4,85 5,3 M5 6 8,9 7 3,95 3,7 0,17 kg Hiwin Laufwagen HGW20CC 30 4,6 21,5 63 53 5 40 50,5 77,5 10,25 6 12 M6 8 10 9,5 6 6 0,4 kg Hiwin Laufwagen HGW20HC 30 4,6 21,5 63 53 5 40 65,2 92,2 17,6 6 12 M6 8 10 9,5 6 6 0,52 kg Hiwin Laufwagen HGW20SC 30 4,6 21,5 63 53 5 29,5 54,3 19,65 6 12 M6 8 10 9,5 6 6 0,28 kg Hiwin Laufwagen HGW25CC 36 5,5 23,5 70 57 6,5 45 58 84 10,7 6 12 M8 8 14 10 6 5 0,59 kg Hiwin Laufwagen HGW25HC 36 5,5 23,5 70 57 6,5 45 78,6 104,6 21 6 12 M8 8 14 10 6 5 0,8 kg Hiwin Laufwagen HGW25SC 36 5,5 23,5 70 57 6,5 38,2 64,2 23,2 6 12 M8 8 14 10 6 5 0,42 kg Hiwin Laufwagen HGW30CC 42 6 31 90 72 9 52 70 97,4 14,25 6 12 M10 8,5 16 10 6,5 10,8 1,09 kg Hiwin Laufwagen HGW30HC 42 6 31 90 72 9 52 93 120,4 25,75 6 12 M10 8,5 16 10 6,5 10,8 1,44 kg Hiwin Laufwagen HGW35CC 48 7,5 33 100 82 9 62 80 112,4 14,6 7 12 M10 10,1 18 13 9 12,6 1,56 kg Hiwin Laufwagen HGW35HC 48 7,5 33 100 82 9 62 105,8 138,2 27,5 7 12 M10 10,1 18 13 9 12,6 2,06 kg Hiwin Laufwagen HGW45CC 60 9,5 37,5 120 100 10 80 97 139,4 13 10 12,9 M12 15,1 22 15 8,5 20,5 2,79 kg Hiwin Laufwagen HGW45HC 60 9,5 37,5 120 100 10 80 128,8 171,2 28,9 10 12,9 M12 15,1 22 15 8,5 20,5 3,69 kg Hiwin Laufwagen HGW55CC 70 13 43,5 140 116 12 95 117,7 166,7 17,35 11 12,9 M14 17,5 26,5 17 12 19 4,52 kg Häufig gestellte Fragen {"@context":"https:\/\/schema.org","@type":"FAQPage","mainEntity":[{"@type":"Question","name":"Welche Vorteile bietet die Kugellauftechnik?","acceptedAnswer":{"@type":"Answer","text":"Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion "}},{"@type":"Question","name":"Warum sind diese Kugeln für Profilschienenführungen besonders geeignet?","acceptedAnswer":{"@type":"Answer","text":"Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten."}},{"@type":"Question","name":"Wie werden Präzisionsstahlkugeln montiert und gewartet?","acceptedAnswer":{"@type":"Answer","text":"Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab."}},{"@type":"Question","name":"Wie wird der Hiwin HGW Laufwagen montiert?","acceptedAnswer":{"@type":"Answer","text":"Der Laufwagen ist mit einer Kunststoff-Dummyschiene ausgestattet, die einen einfachen Übergang auf eine Profilschiene ermöglicht. Der Wagen wird direkt mit der Kunststoffschiene auf die Profilschiene aufgeschoben. Anschließend können Anbauteile über die vorgesehenen Gewindebohrungen am Laufwagen montiert werden."}},{"@type":"Question","name":"Kann man den Hiwin HGW Laufwagen nachschmieren?","acceptedAnswer":{"@type":"Answer","text":"Ja, an den vorgesehenen Schmierstellen kann das Schmiermittel problemlos erneuert oder ergänzt werden."}},{"@type":"Question","name":"Aus welchen Materialien bestehen die HGW Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Die HGW Laufwagen werden aus hochwertigem Wälzlagerstahl gefertigt und durchlaufen mehrere Wärmebehandlungsprozesse zur Optimierung der mechanischen Eigenschaften. Die Laufflächen sind gehärtet und präzisionsgeschliffen, um minimale Oberflächenrauheit und maximale Verschleißfestigkeit zu erreichen. Für spezielle Anwendungen stehen Ausführungen aus korrosionsbeständigem Stahl zur Verfügung. Bei Hochtemperaturanwendungen über 80°C können Vollstahl-Laufwagen mit Umlenksystemen aus Stahl eingesetzt werden. Diese Varianten verfügen über hitzebeständige Enddichtungen und Messing-Abdeckkappen anstelle der Standard-Kunststoffkomponenten."}},{"@type":"Question","name":"Was macht die HGW-Serie besonders präzise?","acceptedAnswer":{"@type":"Answer","text":"Die HGW-Serie zeichnet sich durch ihre besonders hohe Präzision aus. Diese wird durch minimale Fertigungstoleranzen im zweistelligen Mikrometerbereich erreicht, die eine exakte Passung von Laufwagen und Schiene gewährleisten. Zusätzlich sorgt das gotische Laufflächenprofil dafür, dass Lasten in allen Richtungen zuverlässig aufgenommen werden können. Die optimierte Kugelrückführung gewährleistet gleichmäßige Bewegungen ohne Schwankungen, während die präzise gefertigten Laufflächen die Reibung minimieren und so eine besonders ruhige und genaue Führung ermöglichen."}},{"@type":"Question","name":"Welche Linearschienen sind kompatibel mit Hiwin HGW Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Der Hiwin HGW Laufwagen passt zu den jeweiligen Hiwin HGR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden."}},{"@type":"Question","name":"Welche Lastklassen und Vorspannungen gibt es bei der HGW-Serie?","acceptedAnswer":{"@type":"Answer","text":"Bei der HGW-Serie stehen die Lastklassen S für mittlere Lasten, C für hohe Lasten und H für schwere Lasten zur Verfügung. Die Laufwagen sind in verschiedenen Vorspannungsgraden erhältlich: Z0 als spielfreie Standardvorspannung, ZA für eine leichte Vorspannung und ZB für eine mittlere Vorspannung. Dadurch lässt sich die HGW-Serie flexibel an unterschiedliche Anforderungen hinsichtlich Präzision, Steifigkeit und Belastung anpassen."}},{"@type":"Question","name":"Für welche Anwendungen eignen sich HGW-Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"HGW-Laufwagen ermöglichen präzise und zuverlässige lineare Bewegungen in Industrie und Medizintechnik. Sie sind kompakt, stabil und besonders für kleine Anwendungen geeignet. Typische Einsatzbereiche sind CNC-Maschinen, automatische Anlagen und Analysegeräte, wo exakte Führung und hohe Präzision erforderlich sind. Dank ihrer Bauweise lassen sich auch enge Einbauräume optimal nutzen. Durch ihre Genauigkeit, kompakte Form und industrielle Standardisierung lassen sie sich vielseitig einsetzen."}}]} » Welche Vorteile bietet die Kugellauftechnik? Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion » Warum sind diese Kugeln für Profilschienenführungen besonders geeignet? Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten. » Wie werden Präzisionsstahlkugeln montiert und gewartet? Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab. » Wie wird der Hiwin HGW Laufwagen montiert? Der Laufwagen ist mit einer Kunststoff-Dummyschiene ausgestattet, die einen einfachen Übergang auf eine Profilschiene ermöglicht. Der Wagen wird direkt mit der Kunststoffschiene auf die Profilschiene aufgeschoben. Anschließend können Anbauteile über die vorgesehenen Gewindebohrungen am Laufwagen montiert werden. » Kann man den Hiwin HGW Laufwagen nachschmieren? Ja, an den vorgesehenen Schmierstellen kann das Schmiermittel problemlos erneuert oder ergänzt werden. » Aus welchen Materialien bestehen die HGW Laufwagen? Die HGW Laufwagen werden aus hochwertigem Wälzlagerstahl gefertigt und durchlaufen mehrere Wärmebehandlungsprozesse zur Optimierung der mechanischen Eigenschaften. Die Laufflächen sind gehärtet und präzisionsgeschliffen, um minimale Oberflächenrauheit und maximale Verschleißfestigkeit zu erreichen. Für spezielle Anwendungen stehen Ausführungen aus korrosionsbeständigem Stahl zur Verfügung. Bei Hochtemperaturanwendungen über 80°C können Vollstahl-Laufwagen mit Umlenksystemen aus Stahl eingesetzt werden. Diese Varianten verfügen über hitzebeständige Enddichtungen und Messing-Abdeckkappen anstelle der Standard-Kunststoffkomponenten. » Was macht die HGW-Serie besonders präzise? Die HGW-Serie zeichnet sich durch ihre besonders hohe Präzision aus. Diese wird durch minimale Fertigungstoleranzen im zweistelligen Mikrometerbereich erreicht, die eine exakte Passung von Laufwagen und Schiene gewährleisten. Zusätzlich sorgt das gotische Laufflächenprofil dafür, dass Lasten in allen Richtungen zuverlässig aufgenommen werden können. Die optimierte Kugelrückführung gewährleistet gleichmäßige Bewegungen ohne Schwankungen, während die präzise gefertigten Laufflächen die Reibung minimieren und so eine besonders ruhige und genaue Führung ermöglichen. » Welche Linearschienen sind kompatibel mit Hiwin HGW Laufwagen? Der Hiwin HGW Laufwagen passt zu den jeweiligen Hiwin HGR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden. » Welche Lastklassen und Vorspannungen gibt es bei der HGW-Serie? Bei der HGW-Serie stehen die Lastklassen S für mittlere Lasten, C für hohe Lasten und H für schwere Lasten zur Verfügung. Die Laufwagen sind in verschiedenen Vorspannungsgraden erhältlich: Z0 als spielfreie Standardvorspannung, ZA für eine leichte Vorspannung und ZB für eine mittlere Vorspannung. Dadurch lässt sich die HGW-Serie flexibel an unterschiedliche Anforderungen hinsichtlich Präzision, Steifigkeit und Belastung anpassen. » Für welche Anwendungen eignen sich HGW-Laufwagen? HGW-Laufwagen ermöglichen präzise und zuverlässige lineare Bewegungen in Industrie und Medizintechnik. Sie sind kompakt, stabil und besonders für kleine Anwendungen geeignet. Typische Einsatzbereiche sind CNC-Maschinen, automatische Anlagen und Analysegeräte, wo exakte Führung und hohe Präzision erforderlich sind. Dank ihrer Bauweise lassen sich auch enge Einbauräume optimal nutzen. Durch ihre Genauigkeit, kompakte Form und industrielle Standardisierung lassen sie sich vielseitig einsetzen. Produktsicherheit: HIWIN GmbHBrücklesbünd 177654 OffenburgDeutschlandMail: info@hiwin.de details { border: 1px solid #ddd; margin-top: 20px; } summary { background: #f4f4f4; padding: 10px; cursor: pointer; position: relative; font-weight: bold; } details > div { padding: 10px; } .techImageStyle { max-width: 100%; } .product-detail-description-text h3 { color: #18181b; font-size: 20px; font-weight: 500; margin: 35px 0 18px 0; padding: 12px 0; position: relative; text-transform: uppercase; letter-spacing: 2px; border-bottom: 1px solid #27272a; } .product-detail-description-text h3::before { content: ''; position: absolute; top: 0; left: 0; width: 40px; height: 2px; background: #1d60a5; } .product-detail-description-text h4 { color: #3f3f46; font-size: 14px; font-weight: 500; margin: 22px 0 12px 0; padding: 10px 15px; background: #fafafa; border-left: 2px solid #1d60a5; text-transform: uppercase; letter-spacing: 1px; } .product-detail-description-text p { text-align: justify; } .product-detail-description-text ul { padding: 0; margin: 20px 0; list-style: none; } .product-detail-description-text li { color: #3f3f46; padding: 3px 0 2px 35px; margin: 0; position: relative; } .product-detail-description-text li::before { content: '»'; position: absolute; left: 15px; top: 50%; transform: translateY(-50%); color: #1d60a5; font-size: 16px; font-weight: bold; line-height: 1; }

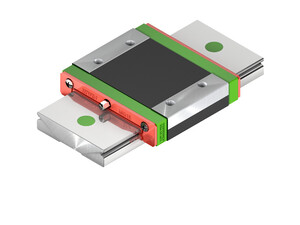

Produktübersicht Die Hiwin MGW Laufwagen-Serie gehört zur HIRES-Baureihe der Miniaturführungen und stellt eine weiterentwickelte Variante der bewährten Profilschienenführungen dar. Diese breite, momentensteife Linearführung ist für den Einsatz in kleinen Geräten konzipiert und bietet gegenüber herkömmlichen Gleitführungen deutliche Vorteile hinsichtlich Präzision, Reibungsverhalten und Wartungsfreundlichkeit. Im Vergleich zur MGN-Baureihe verfügt die MGW-Baureihe über eine breitere Schiene, die in der Lage ist, deutlich höhere Lastmomente zu bewältigen. Konstruktionsmerkmale und Funktionsweise Die MGW Laufwagen basieren auf dem bewährten Prinzip der Profilschienenführung mit endlos umlaufenden Wälzkörpern. Mit seinem gotischen Laufflächenprofil ist dieser Laufwagen in der Lage, Lasten in alle Richtungen aufzunehmen und gleichzeitig außergewöhnliche Stabilität und Genauigkeit zu gewährleisten. Das zweireihige Design sorgt für eine optimale Lastverteilung und verbesserte Stabilität. Die zwischen Laufwagen und Profilschiene verlaufenden Kugeln ermöglichen eine endlose Führung mit unbegrenztem Hub bei höchster Präzision. Das gotische Laufflächenprofil gewährleistet eine gleichmäßige Lastaufnahme aus allen Richtungen und ermöglicht sowohl die Aufnahme von radialen als auch axialen Kräften sowie Momenten. Die spezielle Anordnung der Kugellaufbahnen sorgt für eine gleichmäßige Lastverteilung und minimiert Verschleiß. Verschiedene Vorspannungsklassen (Z0, Z1, ZF) ermöglichen eine bedarfsgerechte Anpassung an unterschiedliche Anwendungsanforderungen. Material und Oberflächenbehandlung Alle Stahlteile Miniaturführungen MGW sind standardmäßig aus korrosionsbeständigem martensitischem Stahl aufgebaut. Diese Materialwahl gewährleistet eine hohe Korrosionsbeständigkeit und lange Lebensdauer auch unter anspruchsvollen Umgebungsbedingungen. Die HIRES-Ausführung (High Resolution) steht für höchste Präzision und Oberflächengüte. Für Hochtemperaturanwendungen bietet Hiwin spezielle Vollstahl-Varianten an. Für den dauerhaften Einsatz bei Temperaturen über 80 °C werden "Vollstahl"-Laufwagen mit Umlenksystemen aus Stahl verwendet. Die Standard-Enddichtungen werden durch hitzebeständige Enddichtungen ersetzt und die Kunststoff-Abdeckkappen der Profilschiene durch Messing-Abdeckkappen. Anwendungsbereiche Die kompakte Bauweise und hohe Belastbarkeit der MGW-Serie prädestiniert sie für verschiedene Präzisionsanwendungen. Miniaturführungen finden in der Medizintechnik, Mikroelektronik, optischen Industrie sowie in Messgeräten und im 3D-Druck ihre Anwendung. Besonders in der modernen Fertigung sind sie unverzichtbar geworden. In der Medizintechnik werden MGW Laufwagen für präzise Positionieraufgaben in diagnostischen Geräten, Laborautomation und bildgebenden Verfahren eingesetzt. Die hohe Genauigkeit ist hier von kritischer Bedeutung, da kleinste Abweichungen die Diagnosequalität beeinträchtigen können. Im Bereich der 3D-Drucktechnologie sorgen sie für hochpräzise Bewegungen der Druckköpfe und tragen zu einer deutlich verbesserten Druckqualität bei. Weitere Einsatzgebiete umfassen die Automatisierungstechnik, Werkzeugmaschinenindustrie, Halbleiterbestückung, optische Messgeräte und Präzisionsmontagesysteme. Überall dort, wo eine zuverlässige und präzise Linearbewegung auf kleinstem Raum gefordert ist, finden MGW Laufwagen ihre Anwendung. Technische Vorteile Die MGW-Serie bietet gegenüber herkömmlichen Führungssystemen zahlreiche technische Vorteile. Der Reibungskoeffizient macht durch die relativ kleine Kontaktfläche der Wälzkörper nur noch ein Fünfzigstel im Vergleich zu einer herkömmlichen Gleitführung aus. Dies führt zu einem hohen Wirkungsgrad und geringem Energieverbrauch. Die hohe Positioniergenauigkeit resultiert aus der Tatsache, dass ein mit einer Profilschienenführung gelagerter Schlitten nur die Rollreibung überwinden muss. Der Unterschied zwischen statischer und dynamischer Rollreibung ist sehr gering, wodurch keine Stick-Slip-Effekte auftreten. Dies gewährleistet reproduzierbare und präzise Bewegungen. Die lange Lebensdauer bei präziser Bewegung wird durch die optimierte Kugelrückführung und hochwertige Materialien erreicht. Im Gegensatz zu Gleitführungen, bei denen unterschiedliche Schmierfilmdicken Genauigkeitsfehler verursachen können, bleibt die Präzision der MGW-Führungen über die gesamte Lebensdauer konstant. Kompatibilität Die MGW Laufwagen sind mit den entsprechenden MGWR Profilschienen kompatibel und bilden ein aufeinander abgestimmtes System. Die standardisierten Anschlussmaße erleichtern die Integration in bestehende Systeme und ermöglichen einen problemlosen Austausch. Für eine optimale Steifigkeit müssen Schienen und Laufwagen individuell abgestimmt werden, weshalb eine Beratung bei der Bestellung empfohlen wird. Das System ist modular aufgebaut und bietet verschiedene Längen, Vorspannungsklassen und Genauigkeitsklassen (H, P, C). Diese Vielfalt ermöglicht eine bedarfsgerechte Auswahl für unterschiedlichste Anwendungsanforderungen. Die Kompatibilität mit dem umfangreichen Hiwin-Zubehörprogramm erweitert die Einsatzmöglichkeiten zusätzlich. Montage und Handhabung Die MGW Laufwagen zeichnen sich durch ihre einfache Montage und Handhabung aus. Herkömmliche Gleitführungen erfordern durch das Einschaben der Gleitflächen einen wesentlich höheren Montageaufwand. Das Austauschen einzelner Komponenten ist ohne Schaben nicht möglich. Profilschienenführungen können jedoch ohne weiteren Aufwand ausgetauscht werden. Die standardisierten Bohrbilder und Anschlussmaße vereinfachen die Konstruktion und Montage erheblich. Die kompakte Bauweise ermöglicht auch den Einsatz in beengten Bauräumen. Spezielle Montagehilfen und CAD-Daten unterstützen die Konstrukteure bei der Integration in ihre Anwendungen. Wartung und Lebensdauer Die Wartungsfreundlichkeit ist ein wesentlicher Vorteil der MGW-Serie. Bei Gleitführungen führt eine unzureichende Schmierung zur Zerstörung der Gleitflächen, und das Schmiermittel muss an vielen Punkten den Gleitflächen zugeführt werden. Die Profilschienenführung benötigt nur eine Minimalmengenschmierung, die durch eine einfache Zuleitung zum Laufwagen hergestellt wird. Die Langzeitschmiereinheit für Profilschienenführungen ermöglicht es, die Schmierintervalle um ein Vielfaches zu steigern und damit die Anzahl der Wartungsintervalle deutlich zu reduzieren. Je nach Bedarf können bis zu zwei Langzeitschmiereinheiten pro Laufwagen montiert werden. Die Lebensdauer wird durch verschiedene Faktoren beeinflusst. Der Verschiebewiderstand eines Laufwagens hängt von vielen Faktoren ab, z. B. von Belastung, Temperatur, Schmierstoff (Fett, Fließfett, Öl), Schmierstoffmenge, Verfahrgeschwindigkeit, Baureihe, Baugröße oder dem Dichtungssystem. Bei ordnungsgemäßer Wartung und innerhalb der spezifizierten Betriebsparameter erreichen MGW Laufwagen eine sehr hohe Lebensdauer mit konstanter Präzision. Über den Hersteller Hiwin Hiwin ist ein international agierender Hersteller von hochwertigen Produkten für die Automation in der Industrie. Das Unternehmen hat sich als führender Anbieter von Lineartechnik etabliert und bietet ein umfassendes Produktportfolio für verschiedenste Industriezweige. Die deutsche Niederlassung der Hiwin GmbH mit Sitz in Offenburg gewährleistet lokalen Support und schnelle Verfügbarkeit der Produkte für den europäischen Markt. Weiterführende Informationen Paarung von Schienen und Laufwagen Dieser Blogbeitrag erklärt die Paarung von Schienen und Laufwagen zur präzisen Einstellung der Vorspannung, die durch minimale Variationen des Kugeldurchmessers beeinflusst wird. Für eine optimale Steifigkeit müssen Schienen und Laufwagen individuell abgestimmt werden, weshalb eine Beratung bei der Bestellung empfohlen wird. Lager richtig schmieren – Der Praxisratgeber für Öl, Fett und lange Lebensdauer Der Ratgeber erklärt, warum die richtige Schmierung für die Lebensdauer und Leistungsfähigkeit von Lagern entscheidend ist und wann Öl oder Fett die bessere Wahl ist. Außerdem erfahren Sie, wie Lager richtig nachgeschmiert werden, welche Schmierfehler vermieden werden sollten und wie eine regelmäßige Wartung Ausfälle verhindert. Profilschienenführungen vorgestellt Dieser Ratgeber informiert über die Vorteile von Profilschienenführungen im Vergleich zu anderen Linearführungen, insbesondere hinsichtlich Präzision, Steifigkeit, Langlebigkeit und Vielseitigkeit. Durch ihre robuste Konstruktion und hohe Genauigkeit sind sie ideal für industrielle Anwendungen, die eine zuverlässige und präzise Bewegung erfordern. Technische Zeichnungen / Daten   H H1 H1 N W B B1 C L1 L Gn M l H2 Masse Hiwin Miniatur-Laufwagen MGW, MGW05C 6,5 1,5 3,5 17 13 2 14,1 20,5 ø0,8 M2,5 1,5 1 0,02 kg Hiwin Miniatur-Laufwagen MGW, MGW07C 9 1,9 5,5 25 19 3 10 21 31,2 ø1,2 M3 3 1,85 0,02 kg Hiwin Miniatur-Laufwagen MGW, MGW07H 9 1,9 5,5 25 19 3 19 30,8 41 ø1,2 M3 3 1,85 0,03 kg Hiwin Miniatur-Laufwagen MGW, MGW09C 12 2,9 6 30 21 4,5 12 27,5 39,3 ø1,4 M3 3 2,4 0,04 kg Hiwin Miniatur-Laufwagen MGW, MGW09H 12 2,9 6 30 23 3,5 24 38,5 50,7 ø1,4 M3 3 2,4 0,06 kg Hiwin Miniatur-Laufwagen MGW, MGW12C 14 3,4 2,6 8 40 28 6 15 31,3 46,1 ø2 M3 3,6 2,8 0,07 kg Hiwin Miniatur-Laufwagen MGW, MGW12H 14 3,4 2,6 8 40 28 6 28 45,6 60,4 ø2 M3 3,6 2,8 0,1 kg   H H1 H1 N W B B1 C L1 L G Gn M l H2 Masse Hiwin Miniatur-Laufwagen MGW, MGW15C 16 3,4 2,6 9 60 45 7,5 20 38 54,8 5,2 M3 M4 4,2 3,2 0,14 kg Hiwin Miniatur-Laufwagen MGH, MGW15H 16 3,4 2,6 9 60 45 7,5 35 57 73,8 5,2 M3 M4 4,2 3,2 0,22 kg Häufig gestellte Fragen {"@context":"https:\/\/schema.org","@type":"FAQPage","mainEntity":[{"@type":"Question","name":"Welche Vorteile bietet die Kugellauftechnik?","acceptedAnswer":{"@type":"Answer","text":"Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion "}},{"@type":"Question","name":"Wie wird der Hiwin MGW Laufwagen montiert?","acceptedAnswer":{"@type":"Answer","text":"Die MGW Laufwagen zeichnen sich durch ihre einfache Montage und Handhabung aus. Herkömmliche Gleitführungen erfordern durch das Einschaben der Gleitflächen einen wesentlich höheren Montageaufwand. Das Austauschen einzelner Komponenten ist ohne Schaben nicht möglich. Profilschienenführungen können jedoch ohne weiteren Aufwand ausgetauscht werden. Die standardisierten Bohrbilder und Anschlussmaße vereinfachen die Konstruktion und Montage erheblich. Die kompakte Bauweise ermöglicht auch den Einsatz in beengten Bauräumen. Spezielle Montagehilfen und CAD-Daten unterstützen die Konstrukteure bei der Integration in ihre Anwendungen."}},{"@type":"Question","name":"Kann man den Hiwin MGW Laufwagen nachschmieren?","acceptedAnswer":{"@type":"Answer","text":"Die Wartungsfreundlichkeit ist ein wesentlicher Vorteil der MGW-Serie. Im Vergleich zu Gleitführungen, bei denen eine unzureichende Schmierung die Gleitflächen beschädigen kann und das Schmiermittel an vielen Punkten zugeführt werden muss, benötigen Profilschienenführungen nur eine Minimalmengenschmierung, die einfach zum Laufwagen geleitet wird. Mit einer Langzeitschmiereinheit lassen sich die Schmierintervalle deutlich verlängern, wodurch sich auch die Anzahl der Wartungen reduziert. Je nach Bedarf können bis zu zwei solcher Einheiten pro Laufwagen montiert werden."}},{"@type":"Question","name":"Aus welchen Materialien bestehen die MGW Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Alle Stahlteile Miniaturführungen MGW sind standardmäßig aus korrosionsbeständigem martensitischem Stahl aufgebaut. Diese Materialwahl gewährleistet eine hohe Korrosionsbeständigkeit und lange Lebensdauer auch unter anspruchsvollen Umgebungsbedingungen. Die HIRES-Ausführung (High Resolution) steht für höchste Präzision und Oberflächengüte. Für Hochtemperaturanwendungen bietet Hiwin spezielle Vollstahl-Varianten an. Für den dauerhaften Einsatz bei Temperaturen über 80 °C werden \"Vollstahl\"-Laufwagen mit Umlenksystemen aus Stahl verwendet. Die Standard-Enddichtungen werden durch hitzebeständige Enddichtungen ersetzt und die Kunststoff-Abdeckkappen der Profilschiene durch Messing-Abdeckkappen."}},{"@type":"Question","name":"Was macht die MGW-Serie besonders präzise?","acceptedAnswer":{"@type":"Answer","text":"Die MGW-Serie bietet gegenüber herkömmlichen Führungssystemen zahlreiche technische Vorteile. Durch die geringe Kontaktfläche der Wälzkörper beträgt der Reibungskoeffizient nur etwa ein Fünfzigstel im Vergleich zu Gleitführungen, was zu einem hohen Wirkungsgrad und niedrigem Energieverbrauch führt. Die hohe Positioniergenauigkeit ergibt sich daraus, dass der Schlitten nur die Rollreibung überwinden muss, wodurch Stick-Slip-Effekte vermieden werden und Bewegungen reproduzierbar präzise bleiben. Eine lange Lebensdauer bei konstant hoher Präzision wird durch die optimierte Kugelrückführung und hochwertige Materialien erreicht, sodass die Genauigkeit über die gesamte Lebensdauer des Systems erhalten bleibt."}},{"@type":"Question","name":"Welche Linearschienen sind kompatibel mit Hiwin MGW Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Der Hiwin MGW Laufwagen passt zu den jeweiligen Hiwin MGWR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden."}},{"@type":"Question","name":"Welche Lastklassen und Vorspannungen gibt es bei der MGW-Serie?","acceptedAnswer":{"@type":"Answer","text":"Bei der MGW-Serie stehen die Lastklassen C für mittlere Lasten und H für schwere Lasten zur Verfügung. Die Laufwagen sind in verschiedenen Vorspannungsgraden erhältlich: ZF für eine leichte Vorspannung, die besonders leichtgängige Bewegungen ermöglicht, Z0 als spielfreie Standardvorspannung für präzise Positionierung und Z1 für eine mittlere Vorspannung, die eine höhere Steifigkeit und reduzierte Durchbiegung bietet. Durch die Kombination von Lastklasse und Vorspannungsgrad lässt sich die MGW-Serie optimal an unterschiedliche Anforderungen in Bezug auf Belastung, Präzision und Steifigkeit anpassen."}},{"@type":"Question","name":"Für welche Anwendungen eignen sich MGW-Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Hiwin MGW-Laufwagen eignen sich für Anwendungen, die hohe Belastbarkeit, Präzision und Steifigkeit erfordern. Sie werden häufig in der industriellen Automatisierung eingesetzt, um Bewegungen zuverlässig und exakt zu steuern. In CNC-Maschinen gewährleisten sie eine präzise Positionierung und Bewegung von Werkstücken oder Werkzeugen. Auch in der Robotik werden sie verwendet, um Bewegungsachsen mit hoher Genauigkeit zu realisieren. Darüber hinaus kommen MGW-Laufwagen bei Präzisionsgeräten zum Einsatz, bei denen Stabilität und exakte Führung entscheidend sind. Insgesamt bieten sie eine robuste und präzise Lösung für alle Anwendungen, in denen lineare Bewegungen zuverlässig und genau ausgeführt werden müssen."}},{"@type":"Question","name":"Warum sind diese Kugeln für Profilschienenführungen besonders geeignet?","acceptedAnswer":{"@type":"Answer","text":"Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten."}},{"@type":"Question","name":"Wie werden Präzisionsstahlkugeln montiert und gewartet?","acceptedAnswer":{"@type":"Answer","text":"Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab."}}]} » Welche Vorteile bietet die Kugellauftechnik? Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion » Wie wird der Hiwin MGW Laufwagen montiert? Die MGW Laufwagen zeichnen sich durch ihre einfache Montage und Handhabung aus. Herkömmliche Gleitführungen erfordern durch das Einschaben der Gleitflächen einen wesentlich höheren Montageaufwand. Das Austauschen einzelner Komponenten ist ohne Schaben nicht möglich. Profilschienenführungen können jedoch ohne weiteren Aufwand ausgetauscht werden. Die standardisierten Bohrbilder und Anschlussmaße vereinfachen die Konstruktion und Montage erheblich. Die kompakte Bauweise ermöglicht auch den Einsatz in beengten Bauräumen. Spezielle Montagehilfen und CAD-Daten unterstützen die Konstrukteure bei der Integration in ihre Anwendungen. » Kann man den Hiwin MGW Laufwagen nachschmieren? Die Wartungsfreundlichkeit ist ein wesentlicher Vorteil der MGW-Serie. Im Vergleich zu Gleitführungen, bei denen eine unzureichende Schmierung die Gleitflächen beschädigen kann und das Schmiermittel an vielen Punkten zugeführt werden muss, benötigen Profilschienenführungen nur eine Minimalmengenschmierung, die einfach zum Laufwagen geleitet wird. Mit einer Langzeitschmiereinheit lassen sich die Schmierintervalle deutlich verlängern, wodurch sich auch die Anzahl der Wartungen reduziert. Je nach Bedarf können bis zu zwei solcher Einheiten pro Laufwagen montiert werden. » Aus welchen Materialien bestehen die MGW Laufwagen? Alle Stahlteile Miniaturführungen MGW sind standardmäßig aus korrosionsbeständigem martensitischem Stahl aufgebaut. Diese Materialwahl gewährleistet eine hohe Korrosionsbeständigkeit und lange Lebensdauer auch unter anspruchsvollen Umgebungsbedingungen. Die HIRES-Ausführung (High Resolution) steht für höchste Präzision und Oberflächengüte. Für Hochtemperaturanwendungen bietet Hiwin spezielle Vollstahl-Varianten an. Für den dauerhaften Einsatz bei Temperaturen über 80 °C werden "Vollstahl"-Laufwagen mit Umlenksystemen aus Stahl verwendet. Die Standard-Enddichtungen werden durch hitzebeständige Enddichtungen ersetzt und die Kunststoff-Abdeckkappen der Profilschiene durch Messing-Abdeckkappen. » Was macht die MGW-Serie besonders präzise? Die MGW-Serie bietet gegenüber herkömmlichen Führungssystemen zahlreiche technische Vorteile. Durch die geringe Kontaktfläche der Wälzkörper beträgt der Reibungskoeffizient nur etwa ein Fünfzigstel im Vergleich zu Gleitführungen, was zu einem hohen Wirkungsgrad und niedrigem Energieverbrauch führt. Die hohe Positioniergenauigkeit ergibt sich daraus, dass der Schlitten nur die Rollreibung überwinden muss, wodurch Stick-Slip-Effekte vermieden werden und Bewegungen reproduzierbar präzise bleiben. Eine lange Lebensdauer bei konstant hoher Präzision wird durch die optimierte Kugelrückführung und hochwertige Materialien erreicht, sodass die Genauigkeit über die gesamte Lebensdauer des Systems erhalten bleibt. » Welche Linearschienen sind kompatibel mit Hiwin MGW Laufwagen? Der Hiwin MGW Laufwagen passt zu den jeweiligen Hiwin MGWR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden. » Welche Lastklassen und Vorspannungen gibt es bei der MGW-Serie? Bei der MGW-Serie stehen die Lastklassen C für mittlere Lasten und H für schwere Lasten zur Verfügung. Die Laufwagen sind in verschiedenen Vorspannungsgraden erhältlich: ZF für eine leichte Vorspannung, die besonders leichtgängige Bewegungen ermöglicht, Z0 als spielfreie Standardvorspannung für präzise Positionierung und Z1 für eine mittlere Vorspannung, die eine höhere Steifigkeit und reduzierte Durchbiegung bietet. Durch die Kombination von Lastklasse und Vorspannungsgrad lässt sich die MGW-Serie optimal an unterschiedliche Anforderungen in Bezug auf Belastung, Präzision und Steifigkeit anpassen. » Für welche Anwendungen eignen sich MGW-Laufwagen? Hiwin MGW-Laufwagen eignen sich für Anwendungen, die hohe Belastbarkeit, Präzision und Steifigkeit erfordern. Sie werden häufig in der industriellen Automatisierung eingesetzt, um Bewegungen zuverlässig und exakt zu steuern. In CNC-Maschinen gewährleisten sie eine präzise Positionierung und Bewegung von Werkstücken oder Werkzeugen. Auch in der Robotik werden sie verwendet, um Bewegungsachsen mit hoher Genauigkeit zu realisieren. Darüber hinaus kommen MGW-Laufwagen bei Präzisionsgeräten zum Einsatz, bei denen Stabilität und exakte Führung entscheidend sind. Insgesamt bieten sie eine robuste und präzise Lösung für alle Anwendungen, in denen lineare Bewegungen zuverlässig und genau ausgeführt werden müssen. » Warum sind diese Kugeln für Profilschienenführungen besonders geeignet? Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten. » Wie werden Präzisionsstahlkugeln montiert und gewartet? Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab. Produktsicherheit: HIWIN GmbHBrücklesbünd 177654 OffenburgDeutschlandMail: info@hiwin.de details { border: 1px solid #ddd; margin-top: 20px; } summary { background: #f4f4f4; padding: 10px; cursor: pointer; position: relative; font-weight: bold; } details > div { padding: 10px; } .techImageStyle { max-width: 100%; } .product-detail-description-text h3 { color: #18181b; font-size: 20px; font-weight: 500; margin: 35px 0 18px 0; padding: 12px 0; position: relative; text-transform: uppercase; letter-spacing: 2px; border-bottom: 1px solid #27272a; } .product-detail-description-text h3::before { content: ''; position: absolute; top: 0; left: 0; width: 40px; height: 2px; background: #1d60a5; } .product-detail-description-text h4 { color: #3f3f46; font-size: 14px; font-weight: 500; margin: 22px 0 12px 0; padding: 10px 15px; background: #fafafa; border-left: 2px solid #1d60a5; text-transform: uppercase; letter-spacing: 1px; } .product-detail-description-text p { text-align: justify; } .product-detail-description-text ul { padding: 0; margin: 20px 0; list-style: none; } .product-detail-description-text li { color: #3f3f46; padding: 3px 0 2px 35px; margin: 0; position: relative; } .product-detail-description-text li::before { content: '»'; position: absolute; left: 15px; top: 50%; transform: translateY(-50%); color: #1d60a5; font-size: 16px; font-weight: bold; line-height: 1; }

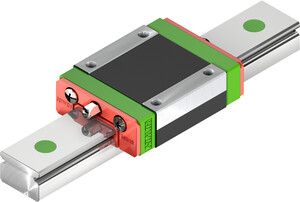

Produktübersicht Die Miniatur-Laufwagen der Baureihe MGN sind Bestandteil der Profilschienenführungen des Herstellers Hiwin. Sie werden auf die zugehörige Miniatur-Profilschiene aufgesetzt und bilden zusammen ein Linearführungssystem, das eine geführte, geradlinige Bewegung mit Wälzkörpern ermöglicht. Kennzeichnend für die Baureihe ist die kompakte Bauform, die eine präzise Linearführung auch auf sehr begrenztem Bauraum erlaubt. Hiwin ist ein international tätiger Hersteller von Komponenten für die Antriebs- und Automatisierungstechnik. Die MGN-Serie ist innerhalb dieses Programms auf Anwendungen ausgerichtet, bei denen Genauigkeit und geringe Abmessungen zusammentreffen müssen. Konstruktionsmerkmale und Funktionsweise Der Laufwagen umschließt die Profilschiene und läuft über umlaufende Kugeln, die zwischen den Laufbahnen von Wagen und Schiene abrollen. Über die Kugelrückführung werden die Wälzkörper im Wagen im Kreislauf geführt, sodass ein kontinuierlicher, gleichmäßiger Lauf entsteht. Durch die Verteilung der Kugeln auf mehrere Laufbahnen kann der Wagen Kräfte und Momente aus unterschiedlichen Richtungen aufnehmen. Innerhalb der Baureihe stehen unterschiedliche Wagenformen zur Verfügung. Kürzere Ausführungen bieten eine kompakte Baulänge, längere Ausführungen verfügen über eine größere Baulänge und höhere Tragzahlen. Die Baugröße richtet sich nach der Breite der zugehörigen Schiene, sodass sich das System an unterschiedliche Belastungs- und Steifigkeitsanforderungen anpassen lässt. Für die Vorspannung bietet die Baureihe mehrere Stufen an: eine sehr leichte Vorspannung, eine leichte Vorspannung sowie eine Variante mit leichtem Spiel. Über die Vorspannung wird das Verhältnis zwischen Steifigkeit und Verschiebewiderstand eingestellt. Ergänzend sind verschiedene Genauigkeitsklassen verfügbar, die den zulässigen Toleranzbereich der Führung festlegen. Material und Oberflächenbehandlung Laufwagen und Kugeln der MGN-Serie bestehen aus gehärtetem Stahl, wodurch die Laufbahnen die für Wälzführungen erforderliche Härte und Verschleißfestigkeit erhalten. Die Laufflächen sind präzise gefertigt, um Reibung und Laufgeräusche gering zu halten. Für den dauerhaften Einsatz bei höheren Temperaturen bietet Hiwin Ausführungen mit Umlenksystemen aus Stahl an. Diese sind auf Betriebstemperaturen oberhalb des für Kunststoff-Umlenkelemente üblichen Bereichs ausgelegt. Anwendungsbereiche Die kompakte Bauweise und die gute Belastbarkeit machen die MGN-Laufwagen für ein breites Spektrum präzisionsorientierter Anwendungen geeignet. Typische Einsatzfelder sind: 3D-Druck: Führung von Druckköpfen und Achsen, bei denen eine gleichmäßige Bewegung die Druckqualität beeinflusst. Medizin- und Labortechnik: Linearführung auf kleinem Bauraum in Geräten mit hohen Genauigkeitsanforderungen. Halbleiter- und Elektronikfertigung: Positionieraufgaben bei der Herstellung und Prüfung kleiner Bauteile. Robotik und Handhabungstechnik: Präzise, gleichförmige Bewegungen in kompakten Systemen. Mess- und Prüftechnik: Führung für exakte Positionierung in Mess- und Prüfvorgängen. Automatisierung und Sondermaschinenbau: Linearachsen in verketteten Anlagen und Vorrichtungen. Technische Vorteile Kompakte Bauform: gute Tragfähigkeit bei geringen Abmessungen, geeignet für beengte Bauräume. Geringe Reibung: die Kugelführung hält den Verschiebewiderstand niedrig und unterstützt einen energieeffizienten Betrieb. Gleichmäßiger Lauf: die Kugelrückführung sorgt auch bei höheren Geschwindigkeiten für einen ruhigen Lauf. Lastaufnahme in mehreren Richtungen: die Anordnung der Laufbahnen erlaubt die Aufnahme von Kräften und Momenten aus verschiedenen Richtungen. Einstellbare Vorspannung: über die Vorspannstufen lässt sich das System auf die geforderte Steifigkeit abstimmen. Ein Hinweis zum Betriebsverhalten: In der Anfangsphase ist der Verschiebewiderstand etwas höher; nach einer Einlaufstrecke von rund 15 Metern verringert er sich üblicherweise deutlich. Kompatibilität Laufwagen und Profilschiene bilden ein aufeinander abgestimmtes System. Die genaue Steifigkeit einer Führung wird durch das Zusammenspiel von Wagen und Schiene bestimmt, das durch geringe Abweichungen im Kugeldurchmesser beeinflusst wird. Für eine optimale Vorspannung und Steifigkeit sollten Schiene und Laufwagen daher aufeinander abgestimmt gepaart werden; bei der Auswahl empfiehlt sich eine entsprechende Beratung. Als Zubehör lassen sich unter anderem Schmiernippel-Adapter, Langzeitschmiereinheiten sowie Abdeckkappen für die Montagebohrungen der Schiene einsetzen. Diese Komponenten erweitern das System um Funktionen für Schmierung und Schutz vor Verschmutzung. Montage und Handhabung Die Laufwagen verfügen über standardisierte Anschlussmaße mit Befestigungsgewinden, was die Integration in bestehende Konstruktionen erleichtert. Die Montage erfolgt über die vorgesehenen Gewindebohrungen an der Oberseite des Wagens; die Schiene wird über ihre Montagebohrungen mit der Basiskonstruktion verschraubt. Bei der Handhabung ist zu beachten, dass der Laufwagen im ausgelieferten Zustand mit der Schiene beziehungsweise einer Montagehilfe verbunden ist. Ein Abziehen des Wagens von der Schiene ohne geeignete Hilfsmittel sollte vermieden werden, da hierbei die umlaufenden Kugeln herausfallen können. Wartung und Lebensdauer Wie alle Wälzführungen benötigen auch die MGN-Laufwagen eine ausreichende Schmierung. Der Schmierstoff verringert den Verschleiß, schützt vor Verschmutzung und trägt zur Gebrauchsdauer bei; er sollte bereits in der Konstruktionsphase berücksichtigt werden. Je nach Anwendung kann zwischen Öl- und Fettschmierung gewählt werden. Über einen Schmiernippel-Adapter oder eine Langzeitschmiereinheit lässt sich der Schmierstoff nachführen und die Zahl der Wartungsintervalle reduzieren. Eine regelmäßige Kontrolle und Nachschmierung sowie der Schutz vor eindringenden Verschmutzungen unterstützen einen zuverlässigen Betrieb über die Nutzungsdauer. Werden Vorspannung, Schmierung und Sauberkeit auf die Anwendung abgestimmt, lässt sich eine gleichbleibende Führungsqualität über einen langen Zeitraum erreichen. Weiterführende Informationen Paarung von Schienen und Laufwagen Dieser Blogbeitrag erklärt die Paarung von Schienen und Laufwagen zur präzisen Einstellung der Vorspannung, die durch minimale Variationen des Kugeldurchmessers beeinflusst wird. Für eine optimale Steifigkeit müssen Schienen und Laufwagen individuell abgestimmt werden, weshalb eine Beratung bei der Bestellung empfohlen wird. Lager richtig schmieren – Der Praxisratgeber für Öl, Fett und lange Lebensdauer Der Ratgeber erklärt, warum die richtige Schmierung für die Lebensdauer und Leistungsfähigkeit von Lagern entscheidend ist und wann Öl oder Fett die bessere Wahl ist. Außerdem erfahren Sie, wie Lager richtig nachgeschmiert werden, welche Schmierfehler vermieden werden sollten und wie eine regelmäßige Wartung Ausfälle verhindert. Profilschienenführungen vorgestellt Dieser Ratgeber informiert über die Vorteile von Profilschienenführungen im Vergleich zu anderen Linearführungen, insbesondere hinsichtlich Präzision, Steifigkeit, Langlebigkeit und Vielseitigkeit. Durch ihre robuste Konstruktion und hohe Genauigkeit sind sie ideal für industrielle Anwendungen, die eine zuverlässige und präzise Bewegung erfordern. Technische Zeichnungen / Daten   H H1 H1 N W B B1 C L1 L G Gn M l H2 Masse Hiwin Miniatur-Laufwagen MGN05C 6 1,5 3,5 12 8 2 9,6 16 ø0,8 M2 1,5 1 0,008 kg Hiwin Miniatur-Laufwagen MGN05H 6 1,5 3,5 12 8 2 - 12,6 19 ø0,8 M2 1,5 1 0,01 kg Hiwin Miniatur-Laufwagen MGN, MGN07C 8 1,5 5 17 12 2,5 8 13,5 22,5 ø1,2 M2 2,5 1,5 0,01 kg Hiwin Miniatur-Laufwagen MGN, MGN07H 8 1,5 5 17 12 2,5 13 21,8 30,8 ø1,2 M2 2,5 1,5 0,02 kg Hiwin Miniatur-Laufwagen MGN, MGN09C 10 2 5,5 20 15 2,5 10 18,9 28,9 ø1,4 M3 3 1,8 0,02 kg Hiwin Miniatur-Laufwagen MGN, MGN09H 10 2 5,5 20 15 2,5 16 29,9 39,9 ø1,4 M3 3 1,8 0,03 kg Hiwin Miniatur-Laufwagen MGN, MGN12C 13 3 2 7,5 27 20 3,5 15 21,7 34,7 ø2 M3 3,5 2,5 0,03 kg Hiwin Miniatur-Laufwagen MGN, MGN12H 13 3 2 7,5 27 20 3,5 20 32,4 45,4 ø2 M3 3,5 2,5 0,05 kg Hiwin Miniatur-Laufwagen MGN, MGN15C 16 4 3 8,5 32 25 3,5 20 26,7 42,1 4,5 M3 M3 4 3 0,06 kg Hiwin Miniatur-Laufwagen MGN, MGN15H 16 4 3 8,5 32 25 3,5 25 43,4 58,8 4,5 M3 M3 4 3 0,09 kg Häufig gestellte Fragen {"@context":"https:\/\/schema.org","@type":"FAQPage","mainEntity":[{"@type":"Question","name":"Welche Vorteile bietet die Kugellauftechnik?","acceptedAnswer":{"@type":"Answer","text":"Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion "}},{"@type":"Question","name":"Wie wird der Hiwin MGN Miniatur-Laufwagen montiert?","acceptedAnswer":{"@type":"Answer","text":"Der Laufwagen ist mit einer Kunststoff-Dummyschiene ausgestattet, die einen einfachen Übergang auf eine Profilschiene ermöglicht. Der Wagen wird direkt mit der Kunststoffschiene auf die Profilschiene aufgeschoben. Anschließend können Anbauteile über die vorgesehenen Gewindebohrungen am Laufwagen montiert werden."}},{"@type":"Question","name":"Welche Lastklassen und Vorspannungen gibt es?","acceptedAnswer":{"@type":"Answer","text":"Es stehen die Lastklassen C (mittlere Last) und H (hohe Last) zur Auswahl. Zudem gibt es verschiedene Vorspannungsgrade: Z0 (spielfrei, sehr leicht), Z1 (leichte Vorspannung) und ZF (leichtes Spiel)"}},{"@type":"Question","name":"Kann man den Hiwin MGN Miniatur-Laufwagen nachschmieren?","acceptedAnswer":{"@type":"Answer","text":"Ja, an den vorgesehenen Schmierstellen kann das Schmiermittel problemlos erneuert oder ergänzt werden."}},{"@type":"Question","name":"Aus welchen Materialien bestehen MGN-Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"MGN-Laufwagen sind standardmäßig aus korrosionsbeständigem, martensitischem Stahl gefertigt. Für extreme Temperaturen über 80°C sind \"Vollstahl\"-Laufwagen mit Stahlumlenksystemen und hitzebeständigen Dichtungen verfügbar."}},{"@type":"Question","name":"Was macht die MGN-Serie besonders präzise?","acceptedAnswer":{"@type":"Answer","text":"Die hohe Präzision der MGN-Laufwagen resultiert aus: Minimalen Fertigungstoleranzen im zweistelligen Mikrometerbereich Gotischem Laufflächenprofil, das Lasten in allen Richtungen aufnimmt Optimierter Kugelrückführung für gleichmäßige Bewegungen Präzise gefertigten Laufflächen zur Minimierung der Reibung "}},{"@type":"Question","name":"Welche Linearschienen sind kompatibel mit Hiwin MGN Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Der Hiwin MGN Laufwagen passt zu den jeweiligen Hiwin MGNR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden."}},{"@type":"Question","name":"Warum sind diese Kugeln für Profilschienenführungen besonders geeignet?","acceptedAnswer":{"@type":"Answer","text":"Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten."}},{"@type":"Question","name":"Wie werden Präzisionsstahlkugeln montiert und gewartet?","acceptedAnswer":{"@type":"Answer","text":"Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab."}},{"@type":"Question","name":"Für welche Anwendungen eignen sich MGN-Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"MGN-Laufwagen kommen in verschiedenen Bereichen zum Einsatz: Präzisions-3D-Drucker: Besonders MGN12H sorgen für hochpräzise Bewegungen der Druckköpfe Medizintechnik: Zuverlässige Linearführung in medizinischen Geräten Halbleiterindustrie: Für präzise Positionierung in der Fertigung Büroautomation: In Geräten, die Miniatur-Führungen benötigen Robotik: Für exakte Bewegungsabläufe in kompakten Robotersystemen Messgeräte: Wo höchste Genauigkeit erforderlich ist "}}]} » Welche Vorteile bietet die Kugellauftechnik? Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion » Wie wird der Hiwin MGN Miniatur-Laufwagen montiert? Der Laufwagen ist mit einer Kunststoff-Dummyschiene ausgestattet, die einen einfachen Übergang auf eine Profilschiene ermöglicht. Der Wagen wird direkt mit der Kunststoffschiene auf die Profilschiene aufgeschoben. Anschließend können Anbauteile über die vorgesehenen Gewindebohrungen am Laufwagen montiert werden. » Welche Lastklassen und Vorspannungen gibt es? Es stehen die Lastklassen C (mittlere Last) und H (hohe Last) zur Auswahl. Zudem gibt es verschiedene Vorspannungsgrade: Z0 (spielfrei, sehr leicht), Z1 (leichte Vorspannung) und ZF (leichtes Spiel) » Kann man den Hiwin MGN Miniatur-Laufwagen nachschmieren? Ja, an den vorgesehenen Schmierstellen kann das Schmiermittel problemlos erneuert oder ergänzt werden. » Aus welchen Materialien bestehen MGN-Laufwagen? MGN-Laufwagen sind standardmäßig aus korrosionsbeständigem, martensitischem Stahl gefertigt. Für extreme Temperaturen über 80°C sind "Vollstahl"-Laufwagen mit Stahlumlenksystemen und hitzebeständigen Dichtungen verfügbar. » Was macht die MGN-Serie besonders präzise? Die hohe Präzision der MGN-Laufwagen resultiert aus: Minimalen Fertigungstoleranzen im zweistelligen Mikrometerbereich Gotischem Laufflächenprofil, das Lasten in allen Richtungen aufnimmt Optimierter Kugelrückführung für gleichmäßige Bewegungen Präzise gefertigten Laufflächen zur Minimierung der Reibung » Welche Linearschienen sind kompatibel mit Hiwin MGN Laufwagen? Der Hiwin MGN Laufwagen passt zu den jeweiligen Hiwin MGNR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden. » Warum sind diese Kugeln für Profilschienenführungen besonders geeignet? Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten. » Wie werden Präzisionsstahlkugeln montiert und gewartet? Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab. » Für welche Anwendungen eignen sich MGN-Laufwagen? MGN-Laufwagen kommen in verschiedenen Bereichen zum Einsatz: Präzisions-3D-Drucker: Besonders MGN12H sorgen für hochpräzise Bewegungen der Druckköpfe Medizintechnik: Zuverlässige Linearführung in medizinischen Geräten Halbleiterindustrie: Für präzise Positionierung in der Fertigung Büroautomation: In Geräten, die Miniatur-Führungen benötigen Robotik: Für exakte Bewegungsabläufe in kompakten Robotersystemen Messgeräte: Wo höchste Genauigkeit erforderlich ist Produktsicherheit: HIWIN GmbHBrücklesbünd 177654 OffenburgDeutschlandMail: info@hiwin.de details { border: 1px solid #ddd; margin-top: 20px; } summary { background: #f4f4f4; padding: 10px; cursor: pointer; position: relative; font-weight: bold; } details > div { padding: 10px; } .techImageStyle { max-width: 100%; } .product-detail-description-text h3 { color: #18181b; font-size: 20px; font-weight: 500; margin: 35px 0 18px 0; padding: 12px 0; position: relative; text-transform: uppercase; letter-spacing: 2px; border-bottom: 1px solid #27272a; } .product-detail-description-text h3::before { content: ''; position: absolute; top: 0; left: 0; width: 40px; height: 2px; background: #1d60a5; } .product-detail-description-text h4 { color: #3f3f46; font-size: 14px; font-weight: 500; margin: 22px 0 12px 0; padding: 10px 15px; background: #fafafa; border-left: 2px solid #1d60a5; text-transform: uppercase; letter-spacing: 1px; } .product-detail-description-text p { text-align: justify; } .product-detail-description-text ul { padding: 0; margin: 20px 0; list-style: none; } .product-detail-description-text li { color: #3f3f46; padding: 3px 0 2px 35px; margin: 0; position: relative; } .product-detail-description-text li::before { content: '»'; position: absolute; left: 15px; top: 50%; transform: translateY(-50%); color: #1d60a5; font-size: 16px; font-weight: bold; line-height: 1; }

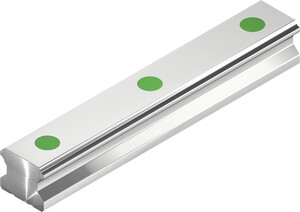

Produktübersicht Die Hiwin HGR Profilschienen-Familie repräsentiert die Standardbaureihe für Kugelführungen in X-Anordnung und wurde speziell für hohe Lasten und Steifigkeiten entwickelt. Diese Profilschienenführungen ermöglichen mit Hilfe von Wälzkörpern eine präzise lineare Bewegung mit endloser Führung und unbegrenztem Hub. Die zwischen Laufwagen und Profilschiene verlaufenden Kugeln ermöglichen eine spielfreie Führung bei höchster Präzision. Im Vergleich zu herkömmlichen Gleitführungen ist der Reibungskoeffizient durch die kleine Kontaktfläche der Wälzkörper um das Fünfzigfache reduziert. Konstruktionsmerkmale und Funktionsweise Die HGR-Baureihe basiert auf dem bewährten Prinzip der vier Kugellaufbahnen in X-Anordnung, wodurch Lasten aus allen Richtungen gleichmäßig aufgenommen werden können. Die 45°-Anordnung der Kugellaufbahnen ermöglicht eine optimale Lastverteilung und hohe Steifigkeit. Das Funktionsprinzip beruht auf einem endlosen Kugellauf, bei dem die Kugeln im Laufwagen geführt, umgelenkt und durch den Rücklauf in die Laufbahn zurückgeführt werden. Die Kugel-Halteleisten verhindern das Herausfallen der Kugeln während der Montage, wenn der Laufwagen von der Profilschiene gezogen wird. Durch die optimierten Kugellaufbahnen mit 2-Punkt-Kontakt werden geringe Reibungsverluste auch bei Vorspannung erreicht. Die dynamische Tragzahl der Führungen liegt zwischen 11.000 und 32.000 N, wodurch sie sich auch für schwere Maschinen eignen. Material und Oberflächenbehandlung Die HGR Profilschienen bestehen aus hochwertigem Stahl mit gehärteten Laufbahnen für maximale Verschleißbeständigkeit. Hiwin bietet verschiedene Oberflächenbehandlungen für unterschiedliche Anwendungsanforderungen: HICOAT CZS: Eine dünne Zink-Beschichtung mit ausgezeichnetem Korrosionsschutz, auch in Radien und Fasen. Kleinere blanke Stellen bleiben durch die kathodische Schutzwirkung korrosionsgeschützt, was im Vergleich zu unbeschichteten Teilen eine deutlich längere Gebrauchsdauer ermöglicht. HICOAT CTS: Eine Dünnschicht-Verchromung mit gutem Korrosionsschutz und sehr gutem Verschleißschutz. Die hohe Verschleißfestigkeit resultiert aus der hohen Härte der Beschichtung. Die CTS-Beschichtung ist Cr(VI)-frei und lebensmitteltauglich. Anwendungsbereiche Die vielseitigen Einsatzmöglichkeiten der HGR Profilschienen erstrecken sich über zahlreiche Industriebereiche: Werkzeugmaschinen: Präzise Achsenbewegungen in CNC-Fräsmaschinen, Drehmaschinen und Bearbeitungszentren Automatisierungstechnik: Handling-Systeme, Positioniereinheiten und Robotikanwendungen Druck- und Verpackungsindustrie: Förder- und Positioniersysteme für kontinuierliche Produktionsprozesse Laserbearbeitung: Präzise Achsenbewegungen in Laserschneid- und Graviermaschinen Medizintechnik: Präzisionsanwendungen in medizinischen Geräten und Analysesystemen Holzbearbeitung: Führungssysteme in Holzbearbeitungsmaschinen Prüf- und Messtechnik: Positioniersysteme für Messgeräte und Prüfstände Technische Vorteile Die HGR-Baureihe bietet zahlreiche technische Vorteile für anspruchsvolle Anwendungen: Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten durch optimierte Kugellauftechnik Geringe Reibung: Minimierter Energieverbrauch und reduzierter Verschleiß durch kleine Kontaktflächen der Wälzkörper Gleichmäßige Lastverteilung: Durch die spezielle X-Anordnung der Kugellaufbahnen Hoher Wirkungsgrad: Deutlich bessere Effizienz im Vergleich zu Gleitführungen Spielfreiheit: Präzise Positionierung durch vorspannbare Ausführungen Selbstausrichtung: Ausgleich von leichten Höhenunterschieden bei Schienenpaaren Lange Lebensdauer: Durch hochwertige Materialien und optimierte Konstruktion Kompatibilität Die HGR Profilschienen sind ausschließlich mit den entsprechenden Hiwin-Laufwagen der HG-Baureihe kompatibel. Eine Kombination mit Führungskomponenten anderer Hersteller ist nicht möglich und nicht empfohlen. Die Schienen sind in verschiedenen Baugrößen von 15 mm bis 65 mm Schienenbreite verfügbar und können mit verschiedenen Laufwagentypen kombiniert werden: Blockwagen (HGH): Kompakte Bauform mit Anbindung von oben Flanschwagen (HGW): Breite Bauform mit Anbindung von oben und unten Verschiedene Laufwagenlängen: Angepasst an unterschiedliche Lastanforderungen Optional verfügbar Die HGR-Baureihe ist auch als HIRES-Ausführung für höchste Genauigkeitsanforderungen verfügbar. Zusätzlich kann die Baureihe mit der SynchMotion™-Technologie (Kugelkette) zur QH-Linearführung erweitert werden, was höhere Verfahrgeschwindigkeiten, verlängerte Nachschmierintervalle und verbesserte Gleichlaufeigenschaften bei geringeren Laufgeräuschen ermöglicht. Montage und Handhabung Die HGR Profilschienen werden von oben auf die Auflagefläche geschraubt, was eine einfache und zugängliche Montage ermöglicht. Die Schienen sind für alle unbearbeiteten Montageflächen geeignet, wodurch keine aufwendige Oberflächenbearbeitung erforderlich ist. Schutzkappen für die Schraubenlöcher sind im Lieferumfang enthalten und halten diese frei von Staub und Schmutz. Die Bestellung erfolgt flexibel in 100-mm-Schritten, wobei nach dem Kauf die gewünschten Teillängen spezifiziert werden können. Bei durchgehenden Längen über 1,15 m wird ein entsprechender Überlängenaufschlag berechnet. CAD-Daten und technische Zeichnungen stehen über den Hiwin-Produktkonfigurator zum Download bereit. Wartung und Lebensdauer Die HGR Profilschienen sind für eine lange, wartungsarme Betriebszeit ausgelegt. Der Verschiebewiderstand hängt von verschiedenen Faktoren ab, darunter Belastung, Temperatur, Schmierstoff und Verfahrgeschwindigkeit. Im frisch geschmierten Zustand ist der Verschiebewiderstand erhöht, reduziert sich jedoch nach einer Einlaufphase von etwa 15 Metern um circa 50%. Für erweiterte Wartungsintervalle stehen Langzeitschmiereinheiten zur Verfügung, die die Schmierintervalle um ein Vielfaches steigern und damit die Anzahl der Wartungsintervalle deutlich reduzieren. Das System ist öl-, schmutz-, vibrations- und schockunempfindlich und somit besonders für den Einsatz in rauen Umgebungsbedingungen geeignet. Hersteller HIWIN HIWIN ist ein international agierender Hersteller von hochwertigen Produkten für die Industrieautomation mit Hauptsitz in Taiwan und europäischer Zentrale in Offenburg, Deutschland. Das Unternehmen hat sich als führender Anbieter von Lineartechnik etabliert und bietet ein umfassendes Sortiment an Profilschienenführungen, Kugelgewindetrieben, Linearmotoren und Industrierobotern. HIWIN steht für Präzision, Qualität und Zuverlässigkeit in der industriellen Automatisierungstechnik. Weiterführende Informationen Paarung von Schienen und Laufwagen Dieser Blogbeitrag erklärt die Paarung von Schienen und Laufwagen zur präzisen Einstellung der Vorspannung, die durch minimale Variationen des Kugeldurchmessers beeinflusst wird. Für eine optimale Steifigkeit müssen Schienen und Laufwagen individuell abgestimmt werden, weshalb eine Beratung bei der Bestellung empfohlen wird. Lager richtig schmieren – Der Praxisratgeber für Öl, Fett und lange Lebensdauer Der Ratgeber erklärt, warum die richtige Schmierung für die Lebensdauer und Leistungsfähigkeit von Lagern entscheidend ist und wann Öl oder Fett die bessere Wahl ist. Außerdem erfahren Sie, wie Lager richtig nachgeschmiert werden, welche Schmierfehler vermieden werden sollten und wie eine regelmäßige Wartung Ausfälle verhindert. Profilschienenführungen vorgestellt Dieser Ratgeber informiert über die Vorteile von Profilschienenführungen im Vergleich zu anderen Linearführungen, insbesondere hinsichtlich Präzision, Steifigkeit, Langlebigkeit und Vielseitigkeit. Durch ihre robuste Konstruktion und hohe Genauigkeit sind sie ideal für industrielle Anwendungen, die eine zuverlässige und präzise Bewegung erfordern. Technische Zeichnungen / Daten   WR HR D h d P Lmax Gewicht Hiwin Profilschiene HGR, 100 mm, HGR15R 15 15 7,5 5,3 4,5 60 3.900 1,45 kg/m Hiwin Profilschiene HGR, 100 mm, HGR20R 20 17,5 9,5 8,5 6 60 3.900 2,21 kg/m Hiwin Profilschiene HGR, 100 mm, HGR25R 23 22 11 9 7 60 3.900 3,21 kg/m Hiwin Profilschiene HGR, 100 mm, HGR30R 28 26 14 12 9 80 3.920 4,47 kg/m Häufig gestellte Fragen {"@context":"https:\/\/schema.org","@type":"FAQPage","mainEntity":[{"@type":"Question","name":"Welche Vorteile bietet die Kugellauftechnik?","acceptedAnswer":{"@type":"Answer","text":"Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion "}},{"@type":"Question","name":"Wie wird der Hiwin HGH Laufwagen montiert?","acceptedAnswer":{"@type":"Answer","text":"Der Laufwagen ist mit einer Kunststoff-Dummyschiene ausgestattet, die einen einfachen Übergang auf eine Profilschiene ermöglicht. Der Wagen wird direkt mit der Kunststoffschiene auf die Profilschiene aufgeschoben. Anschließend können Anbauteile über die vorgesehenen Gewindebohrungen am Laufwagen montiert werden."}},{"@type":"Question","name":"Kann man den Hiwin HGH Laufwagen nachschmieren?","acceptedAnswer":{"@type":"Answer","text":"Ja, an den vorgesehenen Schmierstellen kann das Schmiermittel problemlos erneuert oder ergänzt werden."}},{"@type":"Question","name":"Aus welchen Materialien bestehen die HGH Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Die HGH Laufwagen werden aus hochwertigem Wälzlagerstahl gefertigt und durchlaufen mehrere Wärmebehandlungsprozesse zur Optimierung der mechanischen Eigenschaften. Die Laufflächen sind gehärtet und präzisionsgeschliffen, um minimale Oberflächenrauheit und maximale Verschleißfestigkeit zu erreichen. Für spezielle Anwendungen stehen Ausführungen aus korrosionsbeständigem Stahl zur Verfügung. Bei Hochtemperaturanwendungen über 80°C können Vollstahl-Laufwagen mit Umlenksystemen aus Stahl eingesetzt werden. Diese Varianten verfügen über hitzebeständige Enddichtungen und Messing-Abdeckkappen anstelle der Standard-Kunststoffkomponenten."}},{"@type":"Question","name":"Was macht die HGH-Serie besonders präzise?","acceptedAnswer":{"@type":"Answer","text":"Die HGH-Serie zeichnet sich durch ihre besonders hohe Präzision aus. Diese wird durch minimale Fertigungstoleranzen im zweistelligen Mikrometerbereich erreicht, die eine exakte Passung von Laufwagen und Schiene gewährleisten. Zusätzlich sorgt das gotische Laufflächenprofil dafür, dass Lasten in allen Richtungen zuverlässig aufgenommen werden können. Die optimierte Kugelrückführung gewährleistet gleichmäßige Bewegungen ohne Schwankungen, während die präzise gefertigten Laufflächen die Reibung minimieren und so eine besonders ruhige und genaue Führung ermöglichen."}},{"@type":"Question","name":"Welche Linearschienen sind kompatibel mit Hiwin HGH Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Der Hiwin HGW Laufwagen passt zu den jeweiligen Hiwin HGR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden."}},{"@type":"Question","name":"Welche Lastklassen und Vorspannungen gibt es bei der HGH-Serie?","acceptedAnswer":{"@type":"Answer","text":"Bei der HGH-Serie stehen die Lastklassen C (mittlere Last) und H (schwere Last) zur Verfügung. Hinsichtlich der Vorspannung werden verschiedene Stufen angeboten: Z0 (spielfrei), ZA (leichte Vorspannung) und ZB (mittlere Vorspannung). Dadurch lässt sich der Laufwagen optimal an die jeweilige Anwendung anpassen – von präzisen, leichtgängigen Bewegungen bis hin zu Anwendungen mit höheren Steifigkeitsanforderungen."}},{"@type":"Question","name":"Für welche Anwendungen eignen sich HGH-Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Hiwin HGH-Laufwagen eignen sich für viele industrielle Anwendungen, darunter Werkzeugmaschinen, CNC-Bearbeitungszentren, Automatisierungssysteme, Holzbearbeitung, Laserschneid- und Druckmaschinen sowie Medizintechnik und Messtechnik. Sie sind besonders für Aufgaben geeignet, die hohe Lasten, Steifigkeit und präzise Bewegungen erfordern."}},{"@type":"Question","name":"Warum sind diese Kugeln für Profilschienenführungen besonders geeignet?","acceptedAnswer":{"@type":"Answer","text":"Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten."}},{"@type":"Question","name":"Wie werden Präzisionsstahlkugeln montiert und gewartet?","acceptedAnswer":{"@type":"Answer","text":"Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab."}},{"@type":"Question","name":"Wie wird der Hiwin HGW Laufwagen montiert?","acceptedAnswer":{"@type":"Answer","text":"Der Laufwagen ist mit einer Kunststoff-Dummyschiene ausgestattet, die einen einfachen Übergang auf eine Profilschiene ermöglicht. Der Wagen wird direkt mit der Kunststoffschiene auf die Profilschiene aufgeschoben. Anschließend können Anbauteile über die vorgesehenen Gewindebohrungen am Laufwagen montiert werden."}},{"@type":"Question","name":"Kann man den Hiwin HGW Laufwagen nachschmieren?","acceptedAnswer":{"@type":"Answer","text":"Ja, an den vorgesehenen Schmierstellen kann das Schmiermittel problemlos erneuert oder ergänzt werden."}},{"@type":"Question","name":"Aus welchen Materialien bestehen die HGW Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Die HGW Laufwagen werden aus hochwertigem Wälzlagerstahl gefertigt und durchlaufen mehrere Wärmebehandlungsprozesse zur Optimierung der mechanischen Eigenschaften. Die Laufflächen sind gehärtet und präzisionsgeschliffen, um minimale Oberflächenrauheit und maximale Verschleißfestigkeit zu erreichen. Für spezielle Anwendungen stehen Ausführungen aus korrosionsbeständigem Stahl zur Verfügung. Bei Hochtemperaturanwendungen über 80°C können Vollstahl-Laufwagen mit Umlenksystemen aus Stahl eingesetzt werden. Diese Varianten verfügen über hitzebeständige Enddichtungen und Messing-Abdeckkappen anstelle der Standard-Kunststoffkomponenten."}},{"@type":"Question","name":"Was macht die HGW-Serie besonders präzise?","acceptedAnswer":{"@type":"Answer","text":"Die HGW-Serie zeichnet sich durch ihre besonders hohe Präzision aus. Diese wird durch minimale Fertigungstoleranzen im zweistelligen Mikrometerbereich erreicht, die eine exakte Passung von Laufwagen und Schiene gewährleisten. Zusätzlich sorgt das gotische Laufflächenprofil dafür, dass Lasten in allen Richtungen zuverlässig aufgenommen werden können. Die optimierte Kugelrückführung gewährleistet gleichmäßige Bewegungen ohne Schwankungen, während die präzise gefertigten Laufflächen die Reibung minimieren und so eine besonders ruhige und genaue Führung ermöglichen."}},{"@type":"Question","name":"Welche Linearschienen sind kompatibel mit Hiwin HGW Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Der Hiwin HGW Laufwagen passt zu den jeweiligen Hiwin HGR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden."}},{"@type":"Question","name":"Welche Lastklassen und Vorspannungen gibt es bei der HGW-Serie?","acceptedAnswer":{"@type":"Answer","text":"Bei der HGW-Serie stehen die Lastklassen S für mittlere Lasten, C für hohe Lasten und H für schwere Lasten zur Verfügung. Die Laufwagen sind in verschiedenen Vorspannungsgraden erhältlich: Z0 als spielfreie Standardvorspannung, ZA für eine leichte Vorspannung und ZB für eine mittlere Vorspannung. Dadurch lässt sich die HGW-Serie flexibel an unterschiedliche Anforderungen hinsichtlich Präzision, Steifigkeit und Belastung anpassen."}},{"@type":"Question","name":"Für welche Anwendungen eignen sich HGW-Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"HGW-Laufwagen ermöglichen präzise und zuverlässige lineare Bewegungen in Industrie und Medizintechnik. Sie sind kompakt, stabil und besonders für kleine Anwendungen geeignet. Typische Einsatzbereiche sind CNC-Maschinen, automatische Anlagen und Analysegeräte, wo exakte Führung und hohe Präzision erforderlich sind. Dank ihrer Bauweise lassen sich auch enge Einbauräume optimal nutzen. Durch ihre Genauigkeit, kompakte Form und industrielle Standardisierung lassen sie sich vielseitig einsetzen."}}]} » Welche Vorteile bietet die Kugellauftechnik? Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion » Wie wird der Hiwin HGH Laufwagen montiert? Der Laufwagen ist mit einer Kunststoff-Dummyschiene ausgestattet, die einen einfachen Übergang auf eine Profilschiene ermöglicht. Der Wagen wird direkt mit der Kunststoffschiene auf die Profilschiene aufgeschoben. Anschließend können Anbauteile über die vorgesehenen Gewindebohrungen am Laufwagen montiert werden. » Kann man den Hiwin HGH Laufwagen nachschmieren? Ja, an den vorgesehenen Schmierstellen kann das Schmiermittel problemlos erneuert oder ergänzt werden. » Aus welchen Materialien bestehen die HGH Laufwagen? Die HGH Laufwagen werden aus hochwertigem Wälzlagerstahl gefertigt und durchlaufen mehrere Wärmebehandlungsprozesse zur Optimierung der mechanischen Eigenschaften. Die Laufflächen sind gehärtet und präzisionsgeschliffen, um minimale Oberflächenrauheit und maximale Verschleißfestigkeit zu erreichen. Für spezielle Anwendungen stehen Ausführungen aus korrosionsbeständigem Stahl zur Verfügung. Bei Hochtemperaturanwendungen über 80°C können Vollstahl-Laufwagen mit Umlenksystemen aus Stahl eingesetzt werden. Diese Varianten verfügen über hitzebeständige Enddichtungen und Messing-Abdeckkappen anstelle der Standard-Kunststoffkomponenten. » Was macht die HGH-Serie besonders präzise? Die HGH-Serie zeichnet sich durch ihre besonders hohe Präzision aus. Diese wird durch minimale Fertigungstoleranzen im zweistelligen Mikrometerbereich erreicht, die eine exakte Passung von Laufwagen und Schiene gewährleisten. Zusätzlich sorgt das gotische Laufflächenprofil dafür, dass Lasten in allen Richtungen zuverlässig aufgenommen werden können. Die optimierte Kugelrückführung gewährleistet gleichmäßige Bewegungen ohne Schwankungen, während die präzise gefertigten Laufflächen die Reibung minimieren und so eine besonders ruhige und genaue Führung ermöglichen. » Welche Linearschienen sind kompatibel mit Hiwin HGH Laufwagen? Der Hiwin HGW Laufwagen passt zu den jeweiligen Hiwin HGR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden. » Welche Lastklassen und Vorspannungen gibt es bei der HGH-Serie? Bei der HGH-Serie stehen die Lastklassen C (mittlere Last) und H (schwere Last) zur Verfügung. Hinsichtlich der Vorspannung werden verschiedene Stufen angeboten: Z0 (spielfrei), ZA (leichte Vorspannung) und ZB (mittlere Vorspannung). Dadurch lässt sich der Laufwagen optimal an die jeweilige Anwendung anpassen – von präzisen, leichtgängigen Bewegungen bis hin zu Anwendungen mit höheren Steifigkeitsanforderungen. » Für welche Anwendungen eignen sich HGH-Laufwagen? Hiwin HGH-Laufwagen eignen sich für viele industrielle Anwendungen, darunter Werkzeugmaschinen, CNC-Bearbeitungszentren, Automatisierungssysteme, Holzbearbeitung, Laserschneid- und Druckmaschinen sowie Medizintechnik und Messtechnik. Sie sind besonders für Aufgaben geeignet, die hohe Lasten, Steifigkeit und präzise Bewegungen erfordern. » Warum sind diese Kugeln für Profilschienenführungen besonders geeignet? Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten. » Wie werden Präzisionsstahlkugeln montiert und gewartet? Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab. » Wie wird der Hiwin HGW Laufwagen montiert? Der Laufwagen ist mit einer Kunststoff-Dummyschiene ausgestattet, die einen einfachen Übergang auf eine Profilschiene ermöglicht. Der Wagen wird direkt mit der Kunststoffschiene auf die Profilschiene aufgeschoben. Anschließend können Anbauteile über die vorgesehenen Gewindebohrungen am Laufwagen montiert werden. » Kann man den Hiwin HGW Laufwagen nachschmieren? Ja, an den vorgesehenen Schmierstellen kann das Schmiermittel problemlos erneuert oder ergänzt werden. » Aus welchen Materialien bestehen die HGW Laufwagen? Die HGW Laufwagen werden aus hochwertigem Wälzlagerstahl gefertigt und durchlaufen mehrere Wärmebehandlungsprozesse zur Optimierung der mechanischen Eigenschaften. Die Laufflächen sind gehärtet und präzisionsgeschliffen, um minimale Oberflächenrauheit und maximale Verschleißfestigkeit zu erreichen. Für spezielle Anwendungen stehen Ausführungen aus korrosionsbeständigem Stahl zur Verfügung. Bei Hochtemperaturanwendungen über 80°C können Vollstahl-Laufwagen mit Umlenksystemen aus Stahl eingesetzt werden. Diese Varianten verfügen über hitzebeständige Enddichtungen und Messing-Abdeckkappen anstelle der Standard-Kunststoffkomponenten. » Was macht die HGW-Serie besonders präzise? Die HGW-Serie zeichnet sich durch ihre besonders hohe Präzision aus. Diese wird durch minimale Fertigungstoleranzen im zweistelligen Mikrometerbereich erreicht, die eine exakte Passung von Laufwagen und Schiene gewährleisten. Zusätzlich sorgt das gotische Laufflächenprofil dafür, dass Lasten in allen Richtungen zuverlässig aufgenommen werden können. Die optimierte Kugelrückführung gewährleistet gleichmäßige Bewegungen ohne Schwankungen, während die präzise gefertigten Laufflächen die Reibung minimieren und so eine besonders ruhige und genaue Führung ermöglichen. » Welche Linearschienen sind kompatibel mit Hiwin HGW Laufwagen? Der Hiwin HGW Laufwagen passt zu den jeweiligen Hiwin HGR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden. » Welche Lastklassen und Vorspannungen gibt es bei der HGW-Serie? Bei der HGW-Serie stehen die Lastklassen S für mittlere Lasten, C für hohe Lasten und H für schwere Lasten zur Verfügung. Die Laufwagen sind in verschiedenen Vorspannungsgraden erhältlich: Z0 als spielfreie Standardvorspannung, ZA für eine leichte Vorspannung und ZB für eine mittlere Vorspannung. Dadurch lässt sich die HGW-Serie flexibel an unterschiedliche Anforderungen hinsichtlich Präzision, Steifigkeit und Belastung anpassen. » Für welche Anwendungen eignen sich HGW-Laufwagen? HGW-Laufwagen ermöglichen präzise und zuverlässige lineare Bewegungen in Industrie und Medizintechnik. Sie sind kompakt, stabil und besonders für kleine Anwendungen geeignet. Typische Einsatzbereiche sind CNC-Maschinen, automatische Anlagen und Analysegeräte, wo exakte Führung und hohe Präzision erforderlich sind. Dank ihrer Bauweise lassen sich auch enge Einbauräume optimal nutzen. Durch ihre Genauigkeit, kompakte Form und industrielle Standardisierung lassen sie sich vielseitig einsetzen. Produktsicherheit: HIWIN GmbHBrücklesbünd 177654 OffenburgDeutschlandMail: info@hiwin.de details { border: 1px solid #ddd; margin-top: 20px; } summary { background: #f4f4f4; padding: 10px; cursor: pointer; position: relative; font-weight: bold; } details > div { padding: 10px; } .techImageStyle { max-width: 100%; } .product-detail-description-text h3 { color: #18181b; font-size: 20px; font-weight: 500; margin: 35px 0 18px 0; padding: 12px 0; position: relative; text-transform: uppercase; letter-spacing: 2px; border-bottom: 1px solid #27272a; } .product-detail-description-text h3::before { content: ''; position: absolute; top: 0; left: 0; width: 40px; height: 2px; background: #1d60a5; } .product-detail-description-text h4 { color: #3f3f46; font-size: 14px; font-weight: 500; margin: 22px 0 12px 0; padding: 10px 15px; background: #fafafa; border-left: 2px solid #1d60a5; text-transform: uppercase; letter-spacing: 1px; } .product-detail-description-text p { text-align: justify; } .product-detail-description-text ul { padding: 0; margin: 20px 0; list-style: none; } .product-detail-description-text li { color: #3f3f46; padding: 3px 0 2px 35px; margin: 0; position: relative; } .product-detail-description-text li::before { content: '»'; position: absolute; left: 15px; top: 50%; transform: translateY(-50%); color: #1d60a5; font-size: 16px; font-weight: bold; line-height: 1; }

Produktübersicht Die Profilschienen der Baureihe MGNR gehören zu den Miniatur-Profilschienenführungen von Hiwin. Sie bilden zusammen mit dem passenden Laufwagen ein Linearführungssystem, das eine geführte, geradlinige Bewegung mit geringem Spiel ermöglicht. Die Baureihe ist auf kompakte Bauräume ausgelegt und wird überall dort eingesetzt, wo eine präzise Führung auf begrenztem Raum benötigt wird. Hiwin ist ein international tätiger Hersteller von Komponenten für die industrielle Automatisierung. Die MGNR-Schienen basieren auf der etablierten Profilschienentechnik des Herstellers und sind in mehreren Baugrößen mit unterschiedlichen Schienenbreiten verfügbar, sodass sich für verschiedene Lastanforderungen und Einbausituationen eine passende Ausführung wählen lässt. Konstruktionsmerkmale und Funktionsweise Die Führung arbeitet nach dem Prinzip des Kugelumlaufs: Zwischen Schiene und Laufwagen laufen Kugeln in umlaufenden Bahnen, die die Bewegung des Wagens entlang der Schiene übertragen. Die Laufbahnen sind als gotisches Laufflächenprofil ausgeführt. Dieses Profil nimmt Lasten in radialer wie auch in seitlicher Richtung sowie aus beiden Momentenrichtungen auf und trägt zur Steifigkeit und Laufgenauigkeit des Systems bei. Der zugehörige Laufwagen umschließt die Schiene und wird über die integrierten Kugelbahnen geführt. Kugel-Halteelemente sorgen dafür, dass die Kugeln beim Handling und bei der Montage in ihrer Position bleiben. Durch die Umlenkung der Kugeln im Wagen ergibt sich ein gleichmäßiger, kontinuierlicher Bewegungsablauf über die gesamte Schienenlänge. Aufbau im Überblick Schiene: profiliertes Stahlelement mit Laufbahnen und Befestigungsbohrungen, das von oben auf die Auflagefläche geschraubt wird. Laufwagen: geführtes Element mit umlaufenden Kugelbahnen, Dichtungen und Gewindebohrungen für die Aufnahme von Anbauteilen. Kugelumlauf: die tragenden Kugeln übernehmen die Lastübertragung und ermöglichen einen reibungsarmen Lauf. Material und Oberflächenbehandlung Die tragenden Stahlteile der Miniaturführung sind aus korrosionsbeständigem, martensitischem Stahl gefertigt. Diese Werkstoffwahl verbindet eine für die Laufbahnen erforderliche Härte mit erhöhter Beständigkeit gegen Korrosion, was die Führung auch für Umgebungen mit Feuchtigkeitseinfluss geeignet macht. Die Laufflächen werden präzise bearbeitet, um die Reibung gering zu halten und einen gleichmäßigen Lauf zu unterstützen. Anwendungsbereiche Die MGNR-Baureihe ist für kompakte, präzisionsorientierte Maschinen und Geräte vorgesehen. Typische Einsatzfelder sind Aufgaben, bei denen eine genaue Linearbewegung bei geringem Platzangebot gefordert ist. 3D-Drucker und andere Geräte der additiven Fertigung kompakte CNC- und Bearbeitungssysteme Mess-, Prüf- und Laboreinrichtungen Handhabungs- und Automatisierungsmodule mit begrenztem Bauraum Technische Vorteile Kompakte Bauform: geringe Baubreite und niedriges Gewicht ermöglichen den Einsatz in kleinen Geräten. Lastaufnahme in mehreren Richtungen: das gotische Laufflächenprofil nimmt Kräfte und Momente aus verschiedenen Richtungen auf. Ruhiger Lauf: der Kugelumlauf sorgt für geringe Reibung und eine gleichmäßige, vibrationsarme Bewegung. Korrosionsbeständigkeit: die Ausführung aus rostbeständigem Stahl erweitert den Einsatzbereich. Wiederholgenauigkeit: die präzise gefertigten Laufbahnen unterstützen eine zuverlässige Positionierung. Kompatibilität Schiene und Laufwagen einer Baureihe sind aufeinander abgestimmt und werden nach Baugröße kombiniert. Eine MGNR-Schiene wird mit einem Laufwagen der passenden Baugröße gepaart. Für eine optimale Steifigkeit ist zu beachten, dass Schiene und Laufwagen aufgrund minimaler Toleranzen der Kugeldurchmesser individuell abgestimmt werden; eine Beratung bei der Auswahl ist daher sinnvoll. Komponenten anderer Hersteller können in Einzelfällen zusammenpassen, sollten jedoch vorab hinsichtlich Maßen und Toleranzen geprüft werden. Anbauteile lassen sich über die Gewindebohrungen des Laufwagens befestigen. Montage und Handhabung Die Schiene wird von oben durch die vorhandenen Bohrungen auf die Auflagefläche geschraubt. Eine ebene, saubere Montagefläche und die gleichmäßige Anzugsfolge der Befestigungsschrauben tragen zur Führungsgenauigkeit bei. Der Laufwagen wird häufig mit einer Kunststoff-Dummyschiene ausgeliefert, die den Übergang auf die Profilschiene erleichtert: Der Wagen wird dabei von der Dummyschiene auf die Profilschiene aufgeschoben. Bei Führungen mit Kugelumlauf ist auf einen sorgfältigen Umgang zu achten, damit die Kugeln nicht aus dem Wagen austreten. Der Wagen sollte nicht ohne Schiene oder Dummyschiene von der Führung abgezogen werden. Wartung und Lebensdauer Die Führung kann an den vorgesehenen Schmierstellen nachgeschmiert werden. Eine regelmäßige und der Betriebssituation angepasste Schmierung ist ein wesentlicher Faktor für einen zuverlässigen Lauf und für die erreichbare Lebensdauer. Je nach Anwendung kommen Öl oder Fett als Schmierstoff in Frage. Die Lebensdauer hängt von der Belastung, den Betriebsbedingungen und der Wartung ab. Sinnvoll ist eine gelegentliche Kontrolle auf ungewöhnliche Geräusche, erhöhte Temperatur oder zunehmendes Spiel, um Verschleiß frühzeitig zu erkennen. Bei sachgerechter Montage, geeigneter Schmierung und sauberer Betriebsumgebung ist ein langer, wartungsarmer Betrieb möglich. Weiterführende Informationen Paarung von Schienen und Laufwagen Dieser Blogbeitrag erklärt die Paarung von Schienen und Laufwagen zur präzisen Einstellung der Vorspannung, die durch minimale Variationen des Kugeldurchmessers beeinflusst wird. Für eine optimale Steifigkeit müssen Schienen und Laufwagen individuell abgestimmt werden, weshalb eine Beratung bei der Bestellung empfohlen wird. Lager richtig schmieren – Der Praxisratgeber für Öl, Fett und lange Lebensdauer Der Ratgeber erklärt, warum die richtige Schmierung für die Lebensdauer und Leistungsfähigkeit von Lagern entscheidend ist und wann Öl oder Fett die bessere Wahl ist. Außerdem erfahren Sie, wie Lager richtig nachgeschmiert werden, welche Schmierfehler vermieden werden sollten und wie eine regelmäßige Wartung Ausfälle verhindert. Profilschienenführungen vorgestellt Dieser Ratgeber informiert über die Vorteile von Profilschienenführungen im Vergleich zu anderen Linearführungen, insbesondere hinsichtlich Präzision, Steifigkeit, Langlebigkeit und Vielseitigkeit. Durch ihre robuste Konstruktion und hohe Genauigkeit sind sie ideal für industrielle Anwendungen, die eine zuverlässige und präzise Bewegung erfordern. Technische Zeichnungen / Daten   WR HR D h d P Lmax Gewicht Hiwin Profilschiene MGNR, MGNR05R 5 3,6 3,6 0,8 2,4 15 225 0,15 kg/m Hiwin Profilschiene MGNR, MGNR07R 7 4,8 4,2 2,3 2,4 15 585 0,22 kg/m Hiwin Profilschiene MGNR, MGNR09R 9 6,5 6 3,5 3,5 20 1.180 0,38 kg/m Hiwin Profilschiene MGNR, MGNR12R 12 8 6 4,5 3,5 25 1.975 0,65 kg/m Hiwin Profilschiene MGNR, MGNR15R 15 10 6 4,5 3,5 40 1960 1,06 kg/m Häufig gestellte Fragen {"@context":"https:\/\/schema.org","@type":"FAQPage","mainEntity":[{"@type":"Question","name":"Welche Vorteile bietet die Kugellauftechnik?","acceptedAnswer":{"@type":"Answer","text":"Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion "}},{"@type":"Question","name":"Wie wird der Hiwin MGN Miniatur-Laufwagen montiert?","acceptedAnswer":{"@type":"Answer","text":"Der Laufwagen ist mit einer Kunststoff-Dummyschiene ausgestattet, die einen einfachen Übergang auf eine Profilschiene ermöglicht. Der Wagen wird direkt mit der Kunststoffschiene auf die Profilschiene aufgeschoben. Anschließend können Anbauteile über die vorgesehenen Gewindebohrungen am Laufwagen montiert werden."}},{"@type":"Question","name":"Welche Lastklassen und Vorspannungen gibt es?","acceptedAnswer":{"@type":"Answer","text":"Es stehen die Lastklassen C (mittlere Last) und H (hohe Last) zur Auswahl. Zudem gibt es verschiedene Vorspannungsgrade: Z0 (spielfrei, sehr leicht), Z1 (leichte Vorspannung) und ZF (leichtes Spiel)"}},{"@type":"Question","name":"Kann man den Hiwin MGN Miniatur-Laufwagen nachschmieren?","acceptedAnswer":{"@type":"Answer","text":"Ja, an den vorgesehenen Schmierstellen kann das Schmiermittel problemlos erneuert oder ergänzt werden."}},{"@type":"Question","name":"Aus welchen Materialien bestehen MGN-Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"MGN-Laufwagen sind standardmäßig aus korrosionsbeständigem, martensitischem Stahl gefertigt. Für extreme Temperaturen über 80°C sind \"Vollstahl\"-Laufwagen mit Stahlumlenksystemen und hitzebeständigen Dichtungen verfügbar."}},{"@type":"Question","name":"Was macht die MGN-Serie besonders präzise?","acceptedAnswer":{"@type":"Answer","text":"Die hohe Präzision der MGN-Laufwagen resultiert aus: Minimalen Fertigungstoleranzen im zweistelligen Mikrometerbereich Gotischem Laufflächenprofil, das Lasten in allen Richtungen aufnimmt Optimierter Kugelrückführung für gleichmäßige Bewegungen Präzise gefertigten Laufflächen zur Minimierung der Reibung "}},{"@type":"Question","name":"Welche Linearschienen sind kompatibel mit Hiwin MGN Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Der Hiwin MGN Laufwagen passt zu den jeweiligen Hiwin MGNR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden."}},{"@type":"Question","name":"Warum sind diese Kugeln für Profilschienenführungen besonders geeignet?","acceptedAnswer":{"@type":"Answer","text":"Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten."}},{"@type":"Question","name":"Wie werden Präzisionsstahlkugeln montiert und gewartet?","acceptedAnswer":{"@type":"Answer","text":"Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab."}},{"@type":"Question","name":"Für welche Anwendungen eignen sich MGN-Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"MGN-Laufwagen kommen in verschiedenen Bereichen zum Einsatz: Präzisions-3D-Drucker: Besonders MGN12H sorgen für hochpräzise Bewegungen der Druckköpfe Medizintechnik: Zuverlässige Linearführung in medizinischen Geräten Halbleiterindustrie: Für präzise Positionierung in der Fertigung Büroautomation: In Geräten, die Miniatur-Führungen benötigen Robotik: Für exakte Bewegungsabläufe in kompakten Robotersystemen Messgeräte: Wo höchste Genauigkeit erforderlich ist "}}]} » Welche Vorteile bietet die Kugellauftechnik? Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion » Wie wird der Hiwin MGN Miniatur-Laufwagen montiert? Der Laufwagen ist mit einer Kunststoff-Dummyschiene ausgestattet, die einen einfachen Übergang auf eine Profilschiene ermöglicht. Der Wagen wird direkt mit der Kunststoffschiene auf die Profilschiene aufgeschoben. Anschließend können Anbauteile über die vorgesehenen Gewindebohrungen am Laufwagen montiert werden. » Welche Lastklassen und Vorspannungen gibt es? Es stehen die Lastklassen C (mittlere Last) und H (hohe Last) zur Auswahl. Zudem gibt es verschiedene Vorspannungsgrade: Z0 (spielfrei, sehr leicht), Z1 (leichte Vorspannung) und ZF (leichtes Spiel) » Kann man den Hiwin MGN Miniatur-Laufwagen nachschmieren? Ja, an den vorgesehenen Schmierstellen kann das Schmiermittel problemlos erneuert oder ergänzt werden. » Aus welchen Materialien bestehen MGN-Laufwagen? MGN-Laufwagen sind standardmäßig aus korrosionsbeständigem, martensitischem Stahl gefertigt. Für extreme Temperaturen über 80°C sind "Vollstahl"-Laufwagen mit Stahlumlenksystemen und hitzebeständigen Dichtungen verfügbar. » Was macht die MGN-Serie besonders präzise? Die hohe Präzision der MGN-Laufwagen resultiert aus: Minimalen Fertigungstoleranzen im zweistelligen Mikrometerbereich Gotischem Laufflächenprofil, das Lasten in allen Richtungen aufnimmt Optimierter Kugelrückführung für gleichmäßige Bewegungen Präzise gefertigten Laufflächen zur Minimierung der Reibung » Welche Linearschienen sind kompatibel mit Hiwin MGN Laufwagen? Der Hiwin MGN Laufwagen passt zu den jeweiligen Hiwin MGNR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden. » Warum sind diese Kugeln für Profilschienenführungen besonders geeignet? Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten. » Wie werden Präzisionsstahlkugeln montiert und gewartet? Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab. » Für welche Anwendungen eignen sich MGN-Laufwagen? MGN-Laufwagen kommen in verschiedenen Bereichen zum Einsatz: Präzisions-3D-Drucker: Besonders MGN12H sorgen für hochpräzise Bewegungen der Druckköpfe Medizintechnik: Zuverlässige Linearführung in medizinischen Geräten Halbleiterindustrie: Für präzise Positionierung in der Fertigung Büroautomation: In Geräten, die Miniatur-Führungen benötigen Robotik: Für exakte Bewegungsabläufe in kompakten Robotersystemen Messgeräte: Wo höchste Genauigkeit erforderlich ist Produktsicherheit: HIWIN GmbHBrücklesbünd 177654 OffenburgDeutschlandMail: info@hiwin.de details { border: 1px solid #ddd; margin-top: 20px; } summary { background: #f4f4f4; padding: 10px; cursor: pointer; position: relative; font-weight: bold; } details > div { padding: 10px; } .techImageStyle { max-width: 100%; } .product-detail-description-text h3 { color: #18181b; font-size: 20px; font-weight: 500; margin: 35px 0 18px 0; padding: 12px 0; position: relative; text-transform: uppercase; letter-spacing: 2px; border-bottom: 1px solid #27272a; } .product-detail-description-text h3::before { content: ''; position: absolute; top: 0; left: 0; width: 40px; height: 2px; background: #1d60a5; } .product-detail-description-text h4 { color: #3f3f46; font-size: 14px; font-weight: 500; margin: 22px 0 12px 0; padding: 10px 15px; background: #fafafa; border-left: 2px solid #1d60a5; text-transform: uppercase; letter-spacing: 1px; } .product-detail-description-text p { text-align: justify; } .product-detail-description-text ul { padding: 0; margin: 20px 0; list-style: none; } .product-detail-description-text li { color: #3f3f46; padding: 3px 0 2px 35px; margin: 0; position: relative; } .product-detail-description-text li::before { content: '»'; position: absolute; left: 15px; top: 50%; transform: translateY(-50%); color: #1d60a5; font-size: 16px; font-weight: bold; line-height: 1; }

Produktübersicht Die Hiwin MGWR Profilschienen-Serie repräsentiert eine hochpräzise Miniaturführungslösung für kompakte Anwendungen mit höchsten Anforderungen an Genauigkeit und Zuverlässigkeit. Als zweireihige Profilschienenführung wurde diese Baureihe speziell für den Einsatz in anspruchsvollen industriellen Umgebungen konzipiert, wo Präzision, Kompaktheit und Momentensteifigkeit gleichermaßen gefordert sind. Konstruktionsmerkmale und Funktionsweise Die MGWR-Serie basiert auf der bewährten Hiwin-Technologie mit einem charakteristischen gotischen Laufflächenprofil. Diese spezielle Profilierung ermöglicht eine gleichmäßige Lastaufnahme aus allen Richtungen und gewährleistet eine außerordentlich hohe Steifigkeit bei gleichzeitiger Präzision. Die zweireihige Anordnung der Wälzkörper sorgt für eine erhöhte Momentensteifigkeit, wodurch sich diese Führungen besonders für Anwendungen eignen, bei denen Kippmomente auftreten können. Die Linearführung arbeitet mit Kugellagern als Wälzkörper, die zwischen Laufwagen und Profilschiene zirkulieren. Durch diese Konstruktion wird eine endlose Führung mit unbegrenztem Hub bei minimaler Reibung realisiert. Der Reibungskoeffizient beträgt dabei nur etwa ein Fünfzigstel im Vergleich zu konventionellen Gleitführungen. Material und Oberflächenbehandlung Die MGWR-Profilschienen werden standardmäßig in der HIRES-Ausführung gefertigt. Alle Stahlkomponenten bestehen aus korrosionsbeständigem, martensitischem Edelstahl. Diese Materialwahl gewährleistet eine hervorragende Beständigkeit gegen Umwelteinflüsse und chemische Belastungen. Die hochwertige Oberflächenbehandlung sorgt für optimale Laufeigenschaften und eine lange Lebensdauer auch unter anspruchsvollen Einsatzbedingungen. Anwendungsbereiche Die MGWR-Profilschienen finden ihre Hauptanwendungsgebiete in: Medizintechnik und Laborautomation Mikroelektronik und Halbleiterindustrie Optische Industrie und Messtechnik 3D-Druck und additive Fertigungsverfahren Präzisionsmessgeräte und Prüfeinrichtungen Kleingeräte mit hohen Genauigkeitsanforderungen Automatisierungstechnik für kompakte Anwendungen Technische Vorteile Die MGWR-Serie zeichnet sich durch mehrere entscheidende technische Vorteile aus: Kompakte und leichte Bauform bei hoher Tragfähigkeit Breite, momentensteife Ausführung für erhöhte Stabilität Gotisches Laufflächenprofil für optimale Lastverteilung Minimaler Verschiebewiderstand durch Kugelumlauftechnik Hohe Positioniergenauigkeit und Wiederholpräzision Spielfreie Führung durch definierte Vorspannung Gleichmäßige Lastaufnahme aus allen Richtungen Wartungsarmer Betrieb durch optimierte Schmierstoffverteilung Kompatibilität Die MGWR-Profilschienen sind in verschiedenen Baugrößen erhältlich, darunter MGWR05R, MGWR07R, MGWR09R, MGWR12R und MGWR15R. Jede Baugröße ist auf spezifische Lastbereiche und Einbauräume optimiert. Die Schienen sind mit den entsprechenden MGW-Laufwagen der jeweiligen Baugröße kompatibel. Für eine optimale Funktion müssen Schiene und Laufwagen als aufeinander abgestimmte Einheit betrachtet werden, da die Vorspannung durch die präzise Paarung der Komponenten eingestellt wird. Montage und Handhabung Die Montage der MGWR-Profilschienen erfolgt über präzise gefertigte Montagebohrungen mit definiertem Lochabstand. Die Schienen können in Herstelllängen oder kundenspezifisch zugeschnitten geliefert werden. Bei der Montage ist auf eine ebene und verzugsfreie Auflagefläche zu achten. Die Befestigung erfolgt mittels passender Schrauben entsprechend der Baugröße. Für den Schutz der Montagebohrungen stehen Abdeckkappen aus verschiedenen Materialien zur Verfügung. Diese verhindern das Eindringen von Spänen und Verunreinigungen. Die Anfasung der Schienenkanten kann sowohl maschinell als auch manuell erfolgen, um eine optimale Anpassung an die Einbausituation zu gewährleisten. Wartung und Lebensdauer Die MGWR-Profilschienen sind für einen wartungsarmen Betrieb konzipiert. Durch die Verwendung hochwertiger Materialien und die präzise Fertigung wird eine lange Lebensdauer gewährleistet. Die Schmierung kann über integrierte Schmiernippel oder optional über Langzeitschmiereinheiten erfolgen. Diese ermöglichen eine deutliche Verlängerung der Schmierintervalle und reduzieren den Wartungsaufwand erheblich. Der Verschiebewiderstand und damit die Lebensdauer werden durch verschiedene Faktoren beeinflusst, darunter Belastung, Temperatur, Art und Menge des Schmierstoffs sowie Verfahrgeschwindigkeit. Bei sachgemäßer Wartung und Einhaltung der Betriebsparameter erreichen die Führungen eine Lebensdauer von mehreren Millionen Verfahrzyklen. Über den Hersteller Hiwin Hiwin gehört zu den führenden Herstellern von Linearführungssystemen weltweit. Das Unternehmen hat sich auf die Entwicklung und Produktion hochpräziser Lineartechnik spezialisiert. Mit jahrzehntelanger Erfahrung und kontinuierlicher Weiterentwicklung bietet Hiwin Lösungen, die höchste Qualitätsstandards erfüllen. Die MGWR-Serie ist ein Beispiel für die technische Kompetenz des Unternehmens im Bereich der Miniaturführungen, wo besonders hohe Anforderungen an Präzision und Zuverlässigkeit gestellt werden. Weiterführende Informationen Paarung von Schienen und Laufwagen Dieser Blogbeitrag erklärt die Paarung von Schienen und Laufwagen zur präzisen Einstellung der Vorspannung, die durch minimale Variationen des Kugeldurchmessers beeinflusst wird. Für eine optimale Steifigkeit müssen Schienen und Laufwagen individuell abgestimmt werden, weshalb eine Beratung bei der Bestellung empfohlen wird. Lager richtig schmieren – Der Praxisratgeber für Öl, Fett und lange Lebensdauer Der Ratgeber erklärt, warum die richtige Schmierung für die Lebensdauer und Leistungsfähigkeit von Lagern entscheidend ist und wann Öl oder Fett die bessere Wahl ist. Außerdem erfahren Sie, wie Lager richtig nachgeschmiert werden, welche Schmierfehler vermieden werden sollten und wie eine regelmäßige Wartung Ausfälle verhindert. Profilschienenführungen vorgestellt Dieser Ratgeber informiert über die Vorteile von Profilschienenführungen im Vergleich zu anderen Linearführungen, insbesondere hinsichtlich Präzision, Steifigkeit, Langlebigkeit und Vielseitigkeit. Durch ihre robuste Konstruktion und hohe Genauigkeit sind sie ideal für industrielle Anwendungen, die eine zuverlässige und präzise Bewegung erfordern. Technische Zeichnungen / Daten   WR HR D h d P Lmax Gewicht Hiwin Profilschiene MGWR05R, 100 mm 10 4 5,5 1,6 3 20 220 0,34 kg/m Hiwin Profilschiene MGWR07R, 100 mm 14 5,2 6 3,2 3,5 30 570 0,51 kg/m Hiwin Profilschiene MGWR09R, 100 mm 18 7 6 4,5 3,5 30 1.950 0,91 kg/m Hiwin Profilschiene MGWR12R, 100 mm 24 8,5 8 4,5 4,5 40 1.960 1,49 kg/m   WR WB HR D h d P Lmax Gewicht Hiwin Profilschiene MGWR15R, 100 mm 42 23 9,5 8 4,5 4,5 40 1.960 2,86 kg/m Häufig gestellte Fragen {"@context":"https:\/\/schema.org","@type":"FAQPage","mainEntity":[{"@type":"Question","name":"Welche Vorteile bietet die Kugellauftechnik?","acceptedAnswer":{"@type":"Answer","text":"Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion "}},{"@type":"Question","name":"Wie wird der Hiwin MGW Laufwagen montiert?","acceptedAnswer":{"@type":"Answer","text":"Die MGW Laufwagen zeichnen sich durch ihre einfache Montage und Handhabung aus. Herkömmliche Gleitführungen erfordern durch das Einschaben der Gleitflächen einen wesentlich höheren Montageaufwand. Das Austauschen einzelner Komponenten ist ohne Schaben nicht möglich. Profilschienenführungen können jedoch ohne weiteren Aufwand ausgetauscht werden. Die standardisierten Bohrbilder und Anschlussmaße vereinfachen die Konstruktion und Montage erheblich. Die kompakte Bauweise ermöglicht auch den Einsatz in beengten Bauräumen. Spezielle Montagehilfen und CAD-Daten unterstützen die Konstrukteure bei der Integration in ihre Anwendungen."}},{"@type":"Question","name":"Kann man den Hiwin MGW Laufwagen nachschmieren?","acceptedAnswer":{"@type":"Answer","text":"Die Wartungsfreundlichkeit ist ein wesentlicher Vorteil der MGW-Serie. Im Vergleich zu Gleitführungen, bei denen eine unzureichende Schmierung die Gleitflächen beschädigen kann und das Schmiermittel an vielen Punkten zugeführt werden muss, benötigen Profilschienenführungen nur eine Minimalmengenschmierung, die einfach zum Laufwagen geleitet wird. Mit einer Langzeitschmiereinheit lassen sich die Schmierintervalle deutlich verlängern, wodurch sich auch die Anzahl der Wartungen reduziert. Je nach Bedarf können bis zu zwei solcher Einheiten pro Laufwagen montiert werden."}},{"@type":"Question","name":"Aus welchen Materialien bestehen die MGW Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Alle Stahlteile Miniaturführungen MGW sind standardmäßig aus korrosionsbeständigem martensitischem Stahl aufgebaut. Diese Materialwahl gewährleistet eine hohe Korrosionsbeständigkeit und lange Lebensdauer auch unter anspruchsvollen Umgebungsbedingungen. Die HIRES-Ausführung (High Resolution) steht für höchste Präzision und Oberflächengüte. Für Hochtemperaturanwendungen bietet Hiwin spezielle Vollstahl-Varianten an. Für den dauerhaften Einsatz bei Temperaturen über 80 °C werden \"Vollstahl\"-Laufwagen mit Umlenksystemen aus Stahl verwendet. Die Standard-Enddichtungen werden durch hitzebeständige Enddichtungen ersetzt und die Kunststoff-Abdeckkappen der Profilschiene durch Messing-Abdeckkappen."}},{"@type":"Question","name":"Was macht die MGW-Serie besonders präzise?","acceptedAnswer":{"@type":"Answer","text":"Die MGW-Serie bietet gegenüber herkömmlichen Führungssystemen zahlreiche technische Vorteile. Durch die geringe Kontaktfläche der Wälzkörper beträgt der Reibungskoeffizient nur etwa ein Fünfzigstel im Vergleich zu Gleitführungen, was zu einem hohen Wirkungsgrad und niedrigem Energieverbrauch führt. Die hohe Positioniergenauigkeit ergibt sich daraus, dass der Schlitten nur die Rollreibung überwinden muss, wodurch Stick-Slip-Effekte vermieden werden und Bewegungen reproduzierbar präzise bleiben. Eine lange Lebensdauer bei konstant hoher Präzision wird durch die optimierte Kugelrückführung und hochwertige Materialien erreicht, sodass die Genauigkeit über die gesamte Lebensdauer des Systems erhalten bleibt."}},{"@type":"Question","name":"Welche Linearschienen sind kompatibel mit Hiwin MGW Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Der Hiwin MGW Laufwagen passt zu den jeweiligen Hiwin MGWR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden."}},{"@type":"Question","name":"Welche Lastklassen und Vorspannungen gibt es bei der MGW-Serie?","acceptedAnswer":{"@type":"Answer","text":"Bei der MGW-Serie stehen die Lastklassen C für mittlere Lasten und H für schwere Lasten zur Verfügung. Die Laufwagen sind in verschiedenen Vorspannungsgraden erhältlich: ZF für eine leichte Vorspannung, die besonders leichtgängige Bewegungen ermöglicht, Z0 als spielfreie Standardvorspannung für präzise Positionierung und Z1 für eine mittlere Vorspannung, die eine höhere Steifigkeit und reduzierte Durchbiegung bietet. Durch die Kombination von Lastklasse und Vorspannungsgrad lässt sich die MGW-Serie optimal an unterschiedliche Anforderungen in Bezug auf Belastung, Präzision und Steifigkeit anpassen."}},{"@type":"Question","name":"Für welche Anwendungen eignen sich MGW-Laufwagen?","acceptedAnswer":{"@type":"Answer","text":"Hiwin MGW-Laufwagen eignen sich für Anwendungen, die hohe Belastbarkeit, Präzision und Steifigkeit erfordern. Sie werden häufig in der industriellen Automatisierung eingesetzt, um Bewegungen zuverlässig und exakt zu steuern. In CNC-Maschinen gewährleisten sie eine präzise Positionierung und Bewegung von Werkstücken oder Werkzeugen. Auch in der Robotik werden sie verwendet, um Bewegungsachsen mit hoher Genauigkeit zu realisieren. Darüber hinaus kommen MGW-Laufwagen bei Präzisionsgeräten zum Einsatz, bei denen Stabilität und exakte Führung entscheidend sind. Insgesamt bieten sie eine robuste und präzise Lösung für alle Anwendungen, in denen lineare Bewegungen zuverlässig und genau ausgeführt werden müssen."}},{"@type":"Question","name":"Warum sind diese Kugeln für Profilschienenführungen besonders geeignet?","acceptedAnswer":{"@type":"Answer","text":"Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten."}},{"@type":"Question","name":"Wie werden Präzisionsstahlkugeln montiert und gewartet?","acceptedAnswer":{"@type":"Answer","text":"Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab."}}]} » Welche Vorteile bietet die Kugellauftechnik? Die Kugellauftechnik der MGN-Serie bietet mehrere Vorteile: Geringe Reibung: Minimiert Energieverbrauch und Verschleiß Hohe Laufruhe: Vibrationsarme Bewegungen auch bei hohen Geschwindigkeiten Gleichmäßige Lastverteilung: Durch spezielle Anordnung der Kugellaufbahnen Lange Lebensdauer: Dank hochwertiger Materialien und optimierter Konstruktion » Wie wird der Hiwin MGW Laufwagen montiert? Die MGW Laufwagen zeichnen sich durch ihre einfache Montage und Handhabung aus. Herkömmliche Gleitführungen erfordern durch das Einschaben der Gleitflächen einen wesentlich höheren Montageaufwand. Das Austauschen einzelner Komponenten ist ohne Schaben nicht möglich. Profilschienenführungen können jedoch ohne weiteren Aufwand ausgetauscht werden. Die standardisierten Bohrbilder und Anschlussmaße vereinfachen die Konstruktion und Montage erheblich. Die kompakte Bauweise ermöglicht auch den Einsatz in beengten Bauräumen. Spezielle Montagehilfen und CAD-Daten unterstützen die Konstrukteure bei der Integration in ihre Anwendungen. » Kann man den Hiwin MGW Laufwagen nachschmieren? Die Wartungsfreundlichkeit ist ein wesentlicher Vorteil der MGW-Serie. Im Vergleich zu Gleitführungen, bei denen eine unzureichende Schmierung die Gleitflächen beschädigen kann und das Schmiermittel an vielen Punkten zugeführt werden muss, benötigen Profilschienenführungen nur eine Minimalmengenschmierung, die einfach zum Laufwagen geleitet wird. Mit einer Langzeitschmiereinheit lassen sich die Schmierintervalle deutlich verlängern, wodurch sich auch die Anzahl der Wartungen reduziert. Je nach Bedarf können bis zu zwei solcher Einheiten pro Laufwagen montiert werden. » Aus welchen Materialien bestehen die MGW Laufwagen? Alle Stahlteile Miniaturführungen MGW sind standardmäßig aus korrosionsbeständigem martensitischem Stahl aufgebaut. Diese Materialwahl gewährleistet eine hohe Korrosionsbeständigkeit und lange Lebensdauer auch unter anspruchsvollen Umgebungsbedingungen. Die HIRES-Ausführung (High Resolution) steht für höchste Präzision und Oberflächengüte. Für Hochtemperaturanwendungen bietet Hiwin spezielle Vollstahl-Varianten an. Für den dauerhaften Einsatz bei Temperaturen über 80 °C werden "Vollstahl"-Laufwagen mit Umlenksystemen aus Stahl verwendet. Die Standard-Enddichtungen werden durch hitzebeständige Enddichtungen ersetzt und die Kunststoff-Abdeckkappen der Profilschiene durch Messing-Abdeckkappen. » Was macht die MGW-Serie besonders präzise? Die MGW-Serie bietet gegenüber herkömmlichen Führungssystemen zahlreiche technische Vorteile. Durch die geringe Kontaktfläche der Wälzkörper beträgt der Reibungskoeffizient nur etwa ein Fünfzigstel im Vergleich zu Gleitführungen, was zu einem hohen Wirkungsgrad und niedrigem Energieverbrauch führt. Die hohe Positioniergenauigkeit ergibt sich daraus, dass der Schlitten nur die Rollreibung überwinden muss, wodurch Stick-Slip-Effekte vermieden werden und Bewegungen reproduzierbar präzise bleiben. Eine lange Lebensdauer bei konstant hoher Präzision wird durch die optimierte Kugelrückführung und hochwertige Materialien erreicht, sodass die Genauigkeit über die gesamte Lebensdauer des Systems erhalten bleibt. » Welche Linearschienen sind kompatibel mit Hiwin MGW Laufwagen? Der Hiwin MGW Laufwagen passt zu den jeweiligen Hiwin MGWR Linearführungen der entsprechenden Baugröße. Schienen anderer Hersteller können in Einzelfällen passen, sollten jedoch exakt auf Maß und Toleranzen geprüft werden. » Welche Lastklassen und Vorspannungen gibt es bei der MGW-Serie? Bei der MGW-Serie stehen die Lastklassen C für mittlere Lasten und H für schwere Lasten zur Verfügung. Die Laufwagen sind in verschiedenen Vorspannungsgraden erhältlich: ZF für eine leichte Vorspannung, die besonders leichtgängige Bewegungen ermöglicht, Z0 als spielfreie Standardvorspannung für präzise Positionierung und Z1 für eine mittlere Vorspannung, die eine höhere Steifigkeit und reduzierte Durchbiegung bietet. Durch die Kombination von Lastklasse und Vorspannungsgrad lässt sich die MGW-Serie optimal an unterschiedliche Anforderungen in Bezug auf Belastung, Präzision und Steifigkeit anpassen. » Für welche Anwendungen eignen sich MGW-Laufwagen? Hiwin MGW-Laufwagen eignen sich für Anwendungen, die hohe Belastbarkeit, Präzision und Steifigkeit erfordern. Sie werden häufig in der industriellen Automatisierung eingesetzt, um Bewegungen zuverlässig und exakt zu steuern. In CNC-Maschinen gewährleisten sie eine präzise Positionierung und Bewegung von Werkstücken oder Werkzeugen. Auch in der Robotik werden sie verwendet, um Bewegungsachsen mit hoher Genauigkeit zu realisieren. Darüber hinaus kommen MGW-Laufwagen bei Präzisionsgeräten zum Einsatz, bei denen Stabilität und exakte Führung entscheidend sind. Insgesamt bieten sie eine robuste und präzise Lösung für alle Anwendungen, in denen lineare Bewegungen zuverlässig und genau ausgeführt werden müssen. » Warum sind diese Kugeln für Profilschienenführungen besonders geeignet? Die Kugeln ermöglichen eine gleichmäßige Lastaufnahme und minimale Reibung, wodurch ein reproduzierbarer, exakter Lauf erreicht wird. Die enge Toleranz und die hochwertige Oberflächenbearbeitung verhindern unerwünschtes Spiel oder Stick-Slip-Effekte. Dadurch wird die Lebensdauer von Führungssystemen verlängert, und die Präzision der Bewegungen bleibt über die gesamte Einsatzdauer erhalten. » Wie werden Präzisionsstahlkugeln montiert und gewartet? Die Montage erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und eine Prüfung der Kugeln auf Beschädigungen. Laufbahnen sollten gründlich gereinigt werden, und die Handhabung erfolgt idealerweise mit nicht-magnetischen Werkzeugen, um die Oberfläche nicht zu beschädigen. Bei Kugelumlaufeinheiten ist auf die korrekte Anzahl und gleichmäßige Verteilung der Kugeln zu achten, und Montagefett erleichtert die Positionierung sowie den Korrosionsschutz. Die Lebensdauer hängt stark von regelmäßiger Schmierung, den Betriebsbedingungen und der Überwachung auf Geräusche, Temperatur oder Spielzunahme ab. Produktsicherheit: HIWIN GmbHBrücklesbünd 177654 OffenburgDeutschlandMail: info@hiwin.de details { border: 1px solid #ddd; margin-top: 20px; } summary { background: #f4f4f4; padding: 10px; cursor: pointer; position: relative; font-weight: bold; } details > div { padding: 10px; } .techImageStyle { max-width: 100%; } .product-detail-description-text h3 { color: #18181b; font-size: 20px; font-weight: 500; margin: 35px 0 18px 0; padding: 12px 0; position: relative; text-transform: uppercase; letter-spacing: 2px; border-bottom: 1px solid #27272a; } .product-detail-description-text h3::before { content: ''; position: absolute; top: 0; left: 0; width: 40px; height: 2px; background: #1d60a5; } .product-detail-description-text h4 { color: #3f3f46; font-size: 14px; font-weight: 500; margin: 22px 0 12px 0; padding: 10px 15px; background: #fafafa; border-left: 2px solid #1d60a5; text-transform: uppercase; letter-spacing: 1px; } .product-detail-description-text p { text-align: justify; } .product-detail-description-text ul { padding: 0; margin: 20px 0; list-style: none; } .product-detail-description-text li { color: #3f3f46; padding: 3px 0 2px 35px; margin: 0; position: relative; } .product-detail-description-text li::before { content: '»'; position: absolute; left: 15px; top: 50%; transform: translateY(-50%); color: #1d60a5; font-size: 16px; font-weight: bold; line-height: 1; }

Produktübersicht Die Hiwin Stehlager der EF-Serie sind Lagereinheiten für die Abstützung von Kugelgewindetrieben und anderen rotierenden Wellen. Sie arbeiten als Loslager (Floating Bearing) und übernehmen die radiale Führung der Welle, während sie eine axiale Beweglichkeit zulassen. Dadurch können Längenänderungen der Spindel, etwa infolge thermischer Ausdehnung, aufgenommen werden, ohne dass Verspannungen im Antriebsstrang entstehen. Die Kürzel der Baureihe folgen einem festen Schema: EF steht für External Flange (Außenflansch), die nachgestellte Zahl bezeichnet den nominalen Lagerbohrungsdurchmesser in Millimetern. Innerhalb der Kugelgewindetrieb-Systematik von Hiwin bilden die Loslager der Reihen AF, BF, EF, FF und LF das lose Wellenende ab, während die Festlager der Reihen AK, BK, EK, FK und LK das feste Ende übernehmen. Das EF-Loslager ist auf das entsprechende EK-Festlager abgestimmt. Konstruktionsmerkmale und Funktionsweise Das EF-Lager besteht aus einem quaderförmigen Gehäusekörper mit einem außenliegenden Flansch, über den die Einheit an einer ebenen Fläche verschraubt wird. Im Inneren sitzt ein Wälzlager, das die Welle radial führt. Als Loslager nimmt das EF-Lager ausschließlich radiale Kräfte auf. Die axiale Fixierung und die Aufnahme der Vorschubkräfte erfolgen am gegenüberliegenden Festlager. Diese Arbeitsteilung ist charakteristisch für die Lagerung von Kugelgewindetrieben: Festlager (feste Seite): nimmt axiale und radiale Kräfte auf und legt die Wellenposition fest. Es wird üblicherweise auf der Antriebsseite montiert. Loslager (lose Seite): führt die Welle radial und lässt eine axiale Verschiebung zu. Es wird auf der dem Motor gegenüberliegenden Seite montiert. Durch dieses Prinzip wird ein Verklemmen der Spindel vermieden, das bei einer beidseitig festen Lagerung durch Temperatureinflüsse oder Fertigungstoleranzen entstehen könnte. Material und Oberflächenbehandlung Die Gehäuse der EF-Lager werden aus Stahl gefertigt und sind auf eine dauerhafte Belastbarkeit ausgelegt. Für die Oberfläche des Gehäusekörpers sind bei Hiwin zwei Ausführungen üblich: eine Brünierung als Standardvariante sowie eine Vernickelung als auf Anfrage gefertigte Alternative. Beide Behandlungen erhöhen den Korrosionsschutz gegenüber blankem Stahl. Die verbauten Wälzlager sind ab Werk gefettet und abgedichtet, was den Eintritt von Verunreinigungen begrenzt und die Reibung im Betrieb niedrig hält. Anwendungsbereiche EF-Stehlager kommen überall dort zum Einsatz, wo Wellen präzise und belastbar abgestützt werden müssen. Typische Einsatzfelder sind: CNC-Maschinen und Werkzeugmaschinen Automatisierungs- und Handhabungssysteme Linearachsen mit Kugelgewindetrieben Portal- und Tischanwendungen im Maschinen- und Anlagenbau In diesen Anwendungen bilden EF-Loslager gemeinsam mit dem zugehörigen Festlager die Standardlösung für die Endabstützung der Antriebsspindel. Technische Vorteile Aufnahme von Längenänderungen: Die axiale Beweglichkeit der losen Seite gleicht thermische Ausdehnung der Spindel aus und beugt Verspannungen vor. Präzise Führung: Die spielarme radiale Lagerung reduziert Vibrationen und trägt zu einer gleichmäßigen Bewegung bei. Stabile Befestigung: Der außenliegende Flansch ermöglicht eine flächige, sichere Verschraubung. Kompakte Bauform: Die abgestimmten Abmessungen erleichtern die Integration in bestehende Konstruktionen. Abgestimmtes System: Die Höhe der Wellenachse ist auf das passende Festlager abgestimmt, sodass beide Enden fluchten. Kompatibilität Das EF-Loslager ist für den Einsatz zusammen mit dem EK-Festlager derselben Systematik vorgesehen. Die Wellenachshöhe beider Baureihen ist aufeinander abgestimmt, sodass sich eine fluchtende Lagerung ergibt. Die Auswahl der passenden Ausführung richtet sich nach dem nominalen Wellendurchmesser des Kugelgewindetriebs. Das zu lagernde Wellenende muss dem entsprechenden Bearbeitungsprofil angepasst sein. Bei der Zusammenstellung ist außerdem auf eine übereinstimmende Genauigkeitsklasse von Lager und Kugelgewindetrieb zu achten, damit die Präzision des Antriebs nicht durch die Abstützung begrenzt wird. Montage und Handhabung Die Montage erfolgt über den Außenflansch mittels Schrauben auf einer ebenen Fläche. Für ein einwandfreies Ergebnis sind folgende Punkte zu beachten: Die Montagefläche muss sauber und eben sein, um eine präzise Ausrichtung sicherzustellen. Das Lager sollte spielfrei und exakt positioniert eingebaut werden. Beim Einführen der Welle ist darauf zu achten, die Dichtlippe des Lagers nicht zu beschädigen. Das Wälzlager sollte nicht zerlegt werden. Eine ungenaue Ausrichtung kann zu erhöhtem Verschleiß, Laufgeräuschen und vorzeitigem Ausfall führen. Die sorgfältige Ausrichtung beider Lagerstellen zueinander ist daher ein wesentlicher Schritt der Montage. Wartung und Lebensdauer Die robuste Bauweise und die abgedichteten, vorgefetteten Wälzlager tragen zu einer langen Nutzungsdauer bei. Für einen dauerhaft zuverlässigen Betrieb empfiehlt sich eine regelmäßige Sichtprüfung. Anzeichen für einen erforderlichen Austausch sind: ungewöhnliche Geräusche während des Betriebs spürbares Spiel zwischen Welle und Lagergehäuse erhöhte Reibung oder Widerstand bei der Wellenbewegung eine nicht mehr leichtgängige Drehung der Welle Werden solche Merkmale festgestellt, sollte das Lager ausgetauscht werden, um Folgeschäden an der Maschine zu vermeiden. Weiterführende Informationen Schrägkugellager vs. Normale Kugellager – Vor- und Nachteile, X- und O-Anordnung, sowie Vorspannung mit Passscheiben Dieser Beitrag informiert über die Unterschiede zwischen normalen Kugellagern und Schrägkugellagern, ihre Vor- und Nachteile sowie deren Einsatz in X- und O-Anordnung. Zudem wird erklärt, wie die Vorspannung mithilfe von Passscheiben eingestellt wird, um die Lagerleistung zu optimieren. Kugelumlaufspindel vs. Trapezspindel In diesem Vergleich werden die Unterschiede zwischen Kugelumlaufspindeln und Trapezgewindespindeln, ihre Funktionsweise, Vor- und Nachteile sowie die jeweiligen Herstellungsverfahren gegenübergestellt. Er hilft bei der Auswahl der geeigneten Spindelart basierend auf Präzision, Effizienz, Kosten und Anwendungsanforderungen. Lager richtig schmieren – Der Praxisratgeber für Öl, Fett und lange Lebensdauer Der Ratgeber erklärt, warum die richtige Schmierung für die Lebensdauer und Leistungsfähigkeit von Lagern entscheidend ist und wann Öl oder Fett die bessere Wahl ist. Außerdem erfahren Sie, wie Lager richtig nachgeschmiert werden, welche Schmierfehler vermieden werden sollten und wie eine regelmäßige Wartung Ausfälle verhindert. Häufig gestellte Fragen {"@context":"https:\/\/schema.org","@type":"FAQPage","mainEntity":[{"@type":"Question","name":"Wie kann ich feststellen, ob das Lager ersetzt werden muss?","acceptedAnswer":{"@type":"Answer","text":"Ein Lager sollte ersetzt werden, wenn ungewöhnliche Geräusche während des Betriebs auftreten, spürbares Spiel zwischen Welle und Lagergehäuse vorhanden ist oder die Welle sich nicht mehr leichtgängig drehen lässt. Auch erhöhte Reibung oder Widerstand bei der Wellenbewegung deutet auf einen Verschleiß hin. In solchen Fällen ist ein Austausch notwendig, um Folgeschäden zu vermeiden und die Funktion der Maschine sicherzustellen."}},{"@type":"Question","name":"Was sind die Hauptmerkmale des Hiwin Stehlagers EF?","acceptedAnswer":{"@type":"Answer","text":"Das Hiwin Stehlager EF zeichnet sich durch seine robuste Bauweise mit einem außenliegenden Flansch aus, der eine einfache und stabile Befestigung ermöglicht. Es ist präzise gefertigt, um eine hohe Führung und Belastbarkeit bei rotierenden Anwendungen sicherzustellen. Durch die kompakte Bauform lässt sich das Lager vielseitig in Maschinen integrieren. Zudem sind die Materialien so gewählt, dass sie eine lange Lebensdauer und Verschleißfestigkeit garantieren."}},{"@type":"Question","name":"In welchen Anwendungen wird das Hiwin Lager eingesetzt?","acceptedAnswer":{"@type":"Answer","text":"Das Hiwin Lager findet Anwendung in verschiedenen Bereichen, in denen präzise und belastbare Lagerlösungen erforderlich sind. Es wird häufig in CNC-Maschinen, Werkzeugmaschinen, Automatisierungssystemen und bei der Lagerung von Spindeln und anderen rotierenden Elementen eingesetzt. Durch seine hohe Präzision und Belastbarkeit ist es besonders für Anwendungen geeignet, bei denen hohe Anforderungen an die Lagertechnik gestellt werden."}},{"@type":"Question","name":"Wie beeinflusst das HIWIN Lager die Präzision von Maschinen?","acceptedAnswer":{"@type":"Answer","text":"Das Lager trägt maßgeblich zur Genauigkeit von Maschinen bei, indem es die rotierenden Teile sicher und spielfrei führt. Eine stabile Lagerung reduziert Vibrationen und minimiert unerwünschte Bewegungen, was besonders bei CNC-Maschinen und Werkzeugmaschinen wichtig ist. Dadurch können präzise Schnitte und Bearbeitungen durchgeführt werden, was die Qualität der gefertigten Teile deutlich verbessert."}},{"@type":"Question","name":"was bedeutet die Abkürzung \"EF\"?","acceptedAnswer":{"@type":"Answer","text":"Die Abkürzung \"EF“ steht für External Flange, also Außenflansch. Das bedeutet, dass das Stehlager mit einem außenliegenden Flansch ausgestattet ist, der eine einfache und sichere Befestigung ermöglicht. Durch den Flansch lässt sich das Lager stabil an einer ebenen Fläche montieren. Diese Bauweise sorgt für eine präzise Führung und erhöhte Stabilität in der Anwendung."}},{"@type":"Question","name":"Wie unterscheidet sich das Stehlager EF von anderen Lagertypen wie EK?","acceptedAnswer":{"@type":"Answer","text":"Das Stehlager EF ist ein Loslager, das die Welle radial führt, aber axial beweglich lässt. Dadurch kann es Ausdehnungen oder Längenänderungen der Welle aufnehmen. Im Gegensatz dazu ist das Lager EK ein Festlager, das sowohl radial als auch axial fixiert und außerdem leichte Winkelbewegungen ausgleichen kann. Dadurch dient das EK-Lager zur festen Positionierung der Welle, während das Stehlager EF Bewegungen zulässt."}},{"@type":"Question","name":"Wie erfolgt die Montage des Lagers und was muss dabei beachtet werden?","acceptedAnswer":{"@type":"Answer","text":"Das Lager wird mit dem Außenflansch über Schrauben an einer ebenen Fläche befestigt. Wichtig ist, dass die Oberfläche sauber und eben ist, um eine präzise Ausrichtung und Fixierung zu gewährleisten. Außerdem sollte das Lager vorsichtig eingesetzt werden, um Beschädigungen zu vermeiden, und auf eine exakte Positionierung geachtet werden, damit es spielfrei läuft."}},{"@type":"Question","name":"Wie wichtig ist die präzise Ausrichtung beim Einbau des HIWIN Lagers?","acceptedAnswer":{"@type":"Answer","text":"Eine genaue Ausrichtung ist entscheidend für die optimale Funktion und Lebensdauer des Lagers. Fehlstellungen können zu erhöhtem Verschleiß, Geräuschen und vorzeitigem Ausfall führen. Daher sollten Montageflächen eben und sauber sein, und das Lager muss spielfrei und korrekt positioniert eingebaut werden."}}]} » Wie kann ich feststellen, ob das Lager ersetzt werden muss? Ein Lager sollte ersetzt werden, wenn ungewöhnliche Geräusche während des Betriebs auftreten, spürbares Spiel zwischen Welle und Lagergehäuse vorhanden ist oder die Welle sich nicht mehr leichtgängig drehen lässt. Auch erhöhte Reibung oder Widerstand bei der Wellenbewegung deutet auf einen Verschleiß hin. In solchen Fällen ist ein Austausch notwendig, um Folgeschäden zu vermeiden und die Funktion der Maschine sicherzustellen. » Was sind die Hauptmerkmale des Hiwin Stehlagers EF? Das Hiwin Stehlager EF zeichnet sich durch seine robuste Bauweise mit einem außenliegenden Flansch aus, der eine einfache und stabile Befestigung ermöglicht. Es ist präzise gefertigt, um eine hohe Führung und Belastbarkeit bei rotierenden Anwendungen sicherzustellen. Durch die kompakte Bauform lässt sich das Lager vielseitig in Maschinen integrieren. Zudem sind die Materialien so gewählt, dass sie eine lange Lebensdauer und Verschleißfestigkeit garantieren. » In welchen Anwendungen wird das Hiwin Lager eingesetzt? Das Hiwin Lager findet Anwendung in verschiedenen Bereichen, in denen präzise und belastbare Lagerlösungen erforderlich sind. Es wird häufig in CNC-Maschinen, Werkzeugmaschinen, Automatisierungssystemen und bei der Lagerung von Spindeln und anderen rotierenden Elementen eingesetzt. Durch seine hohe Präzision und Belastbarkeit ist es besonders für Anwendungen geeignet, bei denen hohe Anforderungen an die Lagertechnik gestellt werden. » Wie beeinflusst das HIWIN Lager die Präzision von Maschinen? Das Lager trägt maßgeblich zur Genauigkeit von Maschinen bei, indem es die rotierenden Teile sicher und spielfrei führt. Eine stabile Lagerung reduziert Vibrationen und minimiert unerwünschte Bewegungen, was besonders bei CNC-Maschinen und Werkzeugmaschinen wichtig ist. Dadurch können präzise Schnitte und Bearbeitungen durchgeführt werden, was die Qualität der gefertigten Teile deutlich verbessert. » was bedeutet die Abkürzung "EF"? Die Abkürzung "EF“ steht für External Flange, also Außenflansch. Das bedeutet, dass das Stehlager mit einem außenliegenden Flansch ausgestattet ist, der eine einfache und sichere Befestigung ermöglicht. Durch den Flansch lässt sich das Lager stabil an einer ebenen Fläche montieren. Diese Bauweise sorgt für eine präzise Führung und erhöhte Stabilität in der Anwendung. » Wie unterscheidet sich das Stehlager EF von anderen Lagertypen wie EK? Das Stehlager EF ist ein Loslager, das die Welle radial führt, aber axial beweglich lässt. Dadurch kann es Ausdehnungen oder Längenänderungen der Welle aufnehmen. Im Gegensatz dazu ist das Lager EK ein Festlager, das sowohl radial als auch axial fixiert und außerdem leichte Winkelbewegungen ausgleichen kann. Dadurch dient das EK-Lager zur festen Positionierung der Welle, während das Stehlager EF Bewegungen zulässt. » Wie erfolgt die Montage des Lagers und was muss dabei beachtet werden? Das Lager wird mit dem Außenflansch über Schrauben an einer ebenen Fläche befestigt. Wichtig ist, dass die Oberfläche sauber und eben ist, um eine präzise Ausrichtung und Fixierung zu gewährleisten. Außerdem sollte das Lager vorsichtig eingesetzt werden, um Beschädigungen zu vermeiden, und auf eine exakte Positionierung geachtet werden, damit es spielfrei läuft. » Wie wichtig ist die präzise Ausrichtung beim Einbau des HIWIN Lagers? Eine genaue Ausrichtung ist entscheidend für die optimale Funktion und Lebensdauer des Lagers. Fehlstellungen können zu erhöhtem Verschleiß, Geräuschen und vorzeitigem Ausfall führen. Daher sollten Montageflächen eben und sauber sein, und das Lager muss spielfrei und korrekt positioniert eingebaut werden. Produktsicherheit: HIWIN GmbHBrücklesbünd 177654 OffenburgDeutschlandMail: info@hiwin.de details { border: 1px solid #ddd; margin-top: 20px; } summary { background: #f4f4f4; padding: 10px; cursor: pointer; position: relative; font-weight: bold; } details > div { padding: 10px; } .techImageStyle { max-width: 100%; } .product-detail-description-text h3 { color: #18181b; font-size: 20px; font-weight: 500; margin: 35px 0 18px 0; padding: 12px 0; position: relative; text-transform: uppercase; letter-spacing: 2px; border-bottom: 1px solid #27272a; } .product-detail-description-text h3::before { content: ''; position: absolute; top: 0; left: 0; width: 40px; height: 2px; background: #1d60a5; } .product-detail-description-text h4 { color: #3f3f46; font-size: 14px; font-weight: 500; margin: 22px 0 12px 0; padding: 10px 15px; background: #fafafa; border-left: 2px solid #1d60a5; text-transform: uppercase; letter-spacing: 1px; } .product-detail-description-text p { text-align: justify; } .product-detail-description-text ul { padding: 0; margin: 20px 0; list-style: none; } .product-detail-description-text li { color: #3f3f46; padding: 3px 0 2px 35px; margin: 0; position: relative; } .product-detail-description-text li::before { content: '»'; position: absolute; left: 15px; top: 50%; transform: translateY(-50%); color: #1d60a5; font-size: 16px; font-weight: bold; line-height: 1; }
