Ringschraube Edelstahl - M6
0,73 €
Nicht mehr verfügbar
Produktinformationen "Ringschraube Edelstahl - M6"

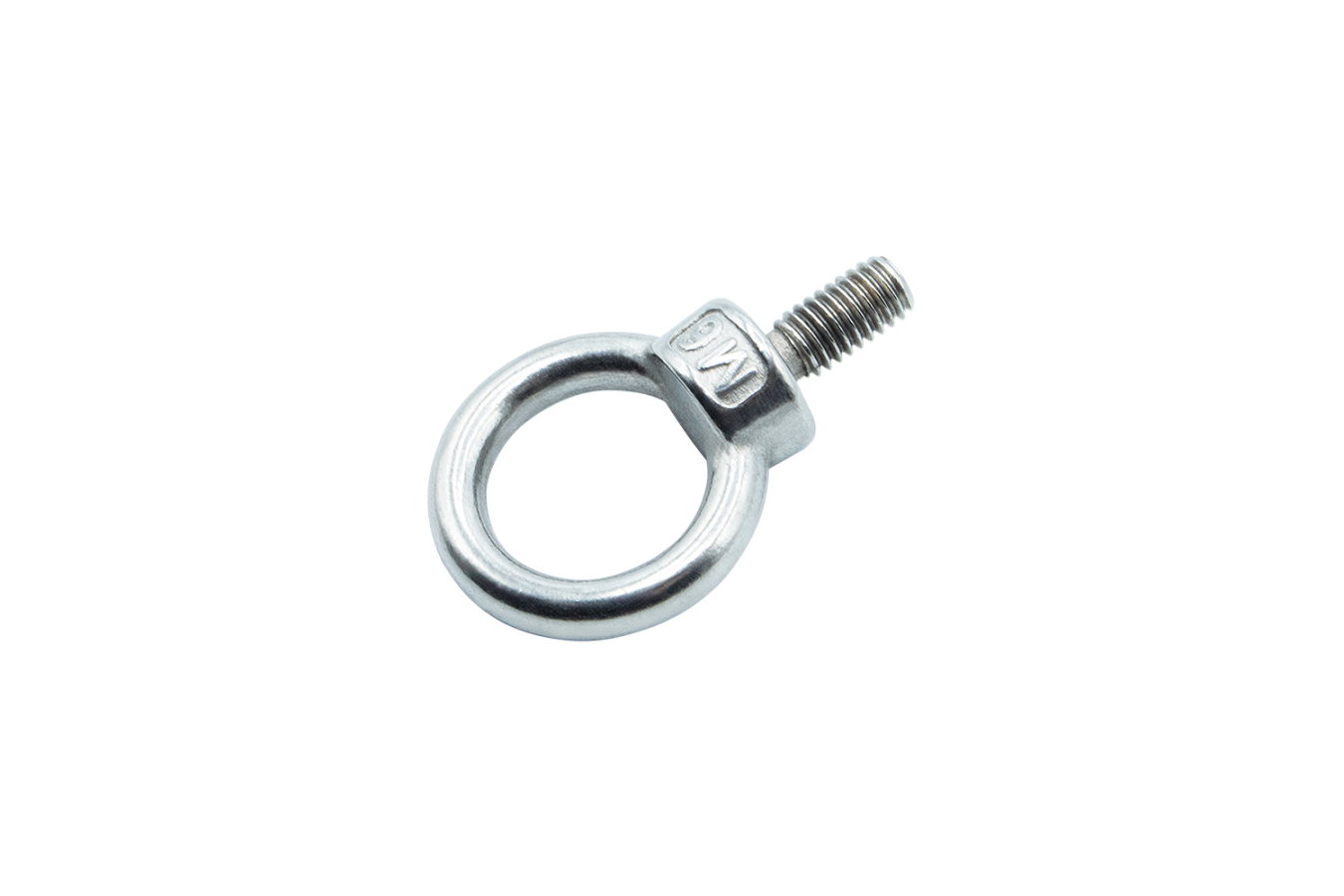

Ringschraube aus Edelstahl V2A
Die Ringschraube – je nach Region auch Ringöse, Ösenschraube, Augenschraube oder Schrauböse genannt – ist eine geschlossene Öse mit angeformtem metrischem Außengewinde. Sie schaffen damit einen festen Einhängepunkt für Seile, Ketten, Haken, Karabiner oder Spanngurte: eingedreht in ein Innengewinde oder durch eine Bohrung gesteckt und von der Gegenseite mit einer Mutter gekontert. Die Gewindegröße wählen Sie in der Variantenauswahl; Gewinde, Schaftlänge und die Maße der Öse stehen in der Maßtabelle.
Werkstoff: Edelstahl V2A (A2)
Die Ringschrauben bestehen aus austenitischem Edelstahl V2A (A2, AISI 304 / 1.4301). Der Werkstoff ist rostbeständig und braucht keine Beschichtung. Damit eignet sich die Ringschraube für den Außenbereich, für Feuchträume und für Spritzwasser. Anders als bei verzinktem Stahl gibt es keine Schutzschicht, die sich mit der Zeit abträgt – die Beständigkeit steckt im Material selbst.
Durch die Kaltumformung beim Herstellen kann die Ringschraube leicht magnetisch sein. Das ist kein Mangel und kein Hinweis auf einen anderen Werkstoff: Es handelt sich um reguläres A2 mit voller Korrosionsbeständigkeit.
Einsatzbereiche
- Maschinen- und Anlagenbau: Befestigungs- und Abspannpunkte an Gestellen, Abdeckungen und Vorrichtungen.
- Aluminiumprofile: verschraubt mit einem Nutenstein oder einer Hammermutter gleicher Gewindegröße in der Profilnut.
- Außenbereich und Wassersport: Abspannen von Planen und Netzen, Festmachen am Boot und im Spritzwasserbereich.
- Werkstatt und Haus: Aufhängen von Kabeln, Schläuchen und Werkzeug, Führen von Seilen.
Edelstahl an Aluminium
Im Profilbau ist Edelstahl die richtige Wahl. Wo Edelstahl und Aluminium aufeinandertreffen, entsteht zwar ein galvanisches Element – entscheidend ist aber das Flächenverhältnis: Eine kleine Ringschraube an einem großen Aluminiumprofil greift das Profil praktisch nicht an. Kritisch wird es erst, wenn dauerhafte Nässe und Salz zusammenkommen. Verzinkte Teile sind dort die schlechtere Wahl, weil ihre Zinkschicht endlich ist und das Teil danach selbst rostet.
Montage
- Drehen Sie die Ringschraube ganz ein, bis die Auflage unter der Öse flächig auf dem Bauteil aufliegt.
- Am meisten trägt die Ringschraube bei Zug in Richtung der Schraubenachse. Bei schrägem Zug sinkt die Belastbarkeit deutlich; seitlichen Zug quer zur Öse sollten Sie vermeiden.
- Das Innengewinde im Bauteil sollte mindestens so tief sein, wie der Gewindeschaft lang ist.
- Bei einer Durchgangsbohrung kontern Sie mit einer Mutter von der Gegenseite; eine Unterlegscheibe verteilt die Kraft auf eine größere Fläche.
Belastbarkeit
Für diese Ringschrauben ist keine zulässige Tragfähigkeit ausgewiesen. Zum Heben von Lasten und überall dort, wo Personen gesichert werden, verwenden Sie bitte Ringschrauben nach DIN 580 mit gekennzeichneter Tragfähigkeit.
Pflege
Salz- und Schmutzablagerungen spülen Sie mit klarem Wasser ab. Prüfen Sie die Ringschraube vor dem Einsatz auf festen Sitz; eine verbogene oder aufgeweitete Öse ersetzen Sie bitte, statt sie weiter zu belasten.
Weiterführende Informationen
Dieser Ratgeber informiert über die Unterschiede zwischen ISO 7380-2 und DIN 912 Innensechskantschrauben, ihre jeweiligen Vor- und Nachteile sowie die idealen Anwendungsbereiche.
Alles über Unterlegscheiben: Wann sie benötigt werden und ihre Bedeutung
Dieser Ratgeber erklärt, warum Unterlegscheiben in Verschraubungen benötigt werden, welche Funktionen sie erfüllen und welche verschiedenen Arten es gibt.
Verzinkte Schrauben vs. Edelstahlschrauben V2A
Dieser Guide erklärt die Unterschiede zwischen verzinkten Schrauben und Edelstahlschrauben V2A, ihre jeweiligen Vor- und Nachteile sowie die besten Einsatzbereiche. Zudem gibt es Tipps zur Vermeidung von Kaltverschweißen bei Edelstahlverbindungen.
Technische Daten
Technische Zeichnungen / Daten
| M | d | D | d2 | |
|---|---|---|---|---|
|
Ringschraube M10 Edelstahl |
M10x18 | 25.8 | 41 | 21 |
|
Ringschraube M12 Edelstahl |
M12x20 | 29.5 | 45.5 | 25 |
|
Ringschraube M4 Edelstahl |
M4x10 | 11.3 | 18.8 | 7.8 |
|
Ringschraube M5 Edelstahl |
M5x12 | 14 | 22.5 | 11.5 |
|
Ringschraube M6 Edelstahl |
M6x12 | 17 | 26.3 | 13.5 |
|
Ringschraube M8 Edelstahl |
M8x15 | 20.2 | 33.8 | 19 |
Kompatible Produkte
Ein „x" zeigt, zu welcher Variante dieses Produkts das jeweilige Zubehör passt:
Häufig gestellte Fragen
Die Zahl „70“ steht für 700 N/mm². Bei Schrauben ist das die Mindestzugfestigkeit, bei Muttern die Prüfspannung, die sie ohne bleibende Verformung tragen.
» Ist die Ringschraube für dauerhafte Lasten geeignet?
Ja. Eine ruhende Last über lange Zeit, etwa ein gespanntes Seil oder ein aufgehängtes Bauteil, ist für eine Ringschraube der Normalfall. Entscheidend ist nicht die Dauer, sondern wie stark und in welche Richtung gezogen wird. Ringschrauben nach DIN 580 haben je Gewindegröße eine genormte Tragfähigkeit; sie gilt für Zug in Richtung der Schraubenachse und sinkt bei schrägem Zug deutlich. Für unsere Ringschrauben aus Edelstahl V2A ist keine dedizierte Tragfähigkeit ausgewiesen. Bei einer Dauerlast prüfen Sie ab und zu, ob die Ringschraube noch fest sitzt und die Öse unverformt ist.
» Wie pflege ich V2A Schrauben und verhindere Korrosion?
- Entfernen Sie Schmutz, Staub, Salz- oder Chemikalienrückstände regelmäßig mit klarem Wasser oder einem pH-neutralen Reinigungsmittel.
- Bei leichten Korrosionsspuren kann ein Edelstahlreiniger oder ein nicht scheuerndes Reinigungsmittel eingesetzt werden.
- In sensiblen Anwendungen kann ein zusätzlicher Korrosionsschutz in Form eines geeigneten Sprays (z. B. PTFE-basiert) aufgetragen werden.
- Verwenden Sie ausschließlich saubere, rostfreie Werkzeuge, um Fremdrostübertragungen zu vermeiden.
» Für welche Verwendung sind Ringschrauben geeignet?
Ringschrauben schaffen einen festen Einhängepunkt für Seile, Ketten, Haken, Karabiner und Gurte. Im Maschinen- und Anlagenbau dienen sie als Befestigungs- und Abspannpunkt an Gestellen, Abdeckungen und Vorrichtungen. Im Außenbereich spannen sie Planen, Netze und Sonnensegel ab, am Boot dienen sie zum Festmachen. In Werkstatt und Haus hängen sie Kabel, Schläuche und Werkzeug auf oder führen Seile. Ringschrauben nach DIN 580 haben je Gewindegröße eine genormte Tragfähigkeit. Für unsere Ringschrauben aus Edelstahl V2A ist keine dedizierte Tragfähigkeit ausgewiesen.
» Wie wichtig ist das Drehmoment beim Anziehen der Schraube?
Das richtige Drehmoment beim Anziehen der Schraube ist entscheidend für eine sichere und dauerhafte Verbindung. Ein zu geringes Drehmoment kann dazu führen, dass die Verbindung locker bleibt, während ein zu hohes Drehmoment Schraube, Werkstück oder Gewinde beschädigen kann. Daher ist es wichtig, das Anziehmoment genau einzuhalten. Spezielle Drehmomentschlüssel oder automatische Schraubsysteme unterstützen dabei, das richtige Drehmoment präzise zu erreichen.
» Nach welchen Kriterien wähle ich die passende Ringschraube aus?
Bei der Wahl der passenden Ringschraube ist die Belastbarkeit entscheidend, weshalb die Gewindegröße der zu erwartenden Last entsprechen sollte. Für korrosive oder feuchte Umgebungen eignen sich besonders Edelstahlvarianten wie V2A. Wichtig ist auch, ob die Ringschraube statisch oder dynamisch belastet wird, da dies die Ausführung beeinflusst. Zudem muss die Montagefläche ausreichend stabil sein und die Schraube vollständig eingeschraubt werden, um maximale Sicherheit zu gewährleisten.
» Welche Sicherheits- und Montagerichtlinien gibt es bei Ringschrauben?
Damit eine Ringschraube ihre volle Tragfähigkeit entfalten kann, muss sie vollständig eingedreht werden und plan mit der Auflagefläche abschließen. Seitenkräfte oder Zugwinkel über 45 Grad sind unzulässig, da sie die Belastbarkeit stark reduzieren und im schlimmsten Fall zum Versagen führen können. Bei der Montage in Durchgangsbohrungen empfiehlt es sich, zusätzlich eine Mutter und eine Unterlegscheibe auf der Rückseite zu verwenden, um die Last gleichmäßig zu verteilen. Nur bei korrekter Montage und Belastung kann die Ringschraube sicher verwendet werden.
» Was ist der Unterschied zwischen einer Ringschraube und einer Ringmutter?
Ringschrauben und Ringmuttern erfüllen ähnliche Aufgaben, unterscheiden sich aber in ihrer Konstruktion. Eine Ringschraube ist ein einteiliges Bauelement mit einem angeschmiedeten Ring und einem metrischen Außengewinde. Eine Ringmutter hingegen hat ein Innengewinde und wird auf einen bereits vorhandenen Bolzen oder eine Gewindestange aufgeschraubt. Ringschrauben sind ideal für feste, geprüfte Befestigungen direkt im Werkstoff, während Ringmuttern mehr Flexibilität beim Nachrüsten bieten.
» Was bedeutet "V2A" bzw. "Edelstahl A2"?
V2A oder Edelstahl A2 bezeichnet eine rostfreie Edelstahllegierung (1.4301), die korrosionsbeständig ist und sich ideal für den Innenbereich sowie für Anwendungen im Außenbereich ohne extreme Umwelteinflüsse eignet.
