Solar Hammerkopfschraube V2A - N10M10x20 schmal
0,26 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Solar Hammerkopfschraube V2A - N10M10x20 schmal"
Produktübersicht

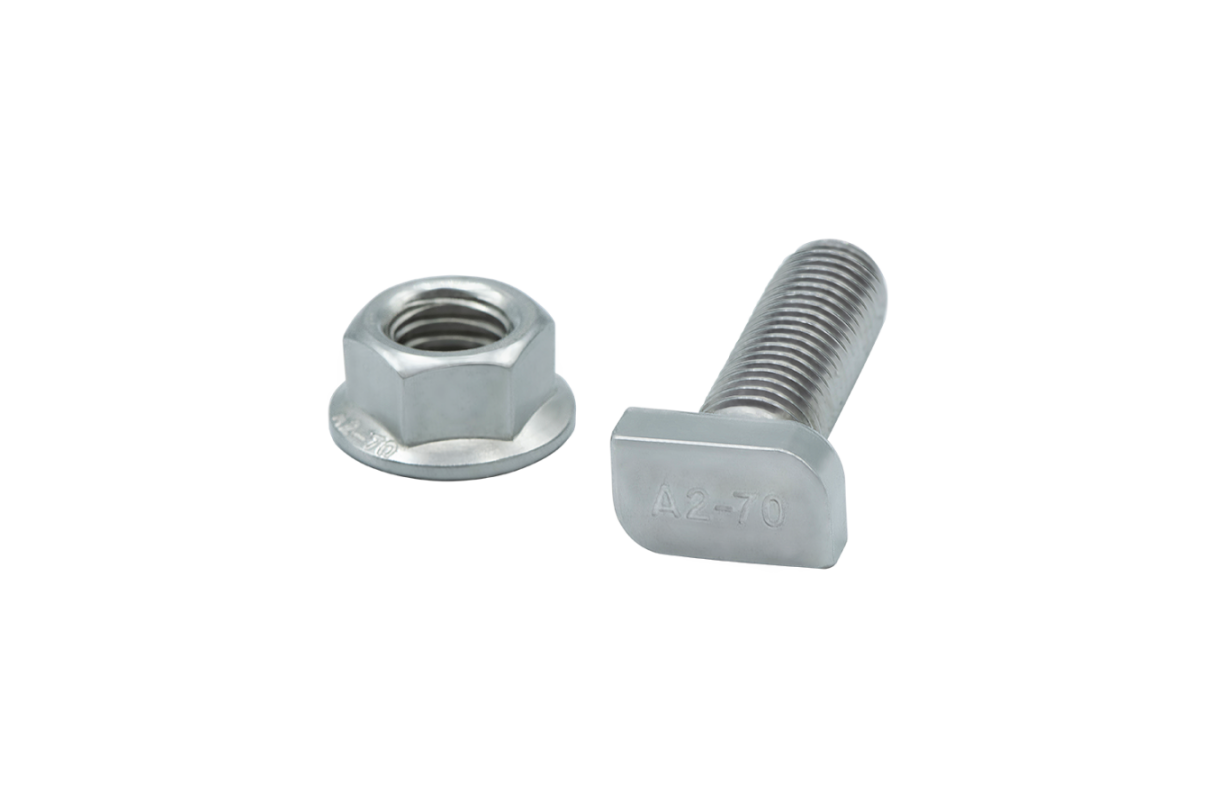

Die Solar-Hammerkopfschraube befestigt Anbauteile an Montageschienen für Photovoltaik-Anlagen mit Nut 10. Sie wird von oben in die Nut gesetzt und muss nicht vom Schienenende her eingeschoben werden. Geliefert wird sie mit vormontierter Sechskantmutter mit Flansch und Sperrverzahnung nach DIN 6923. Schraube und Mutter sind aus Edelstahl V2A (AISI 304 / 1.4301).
Schmal oder breit

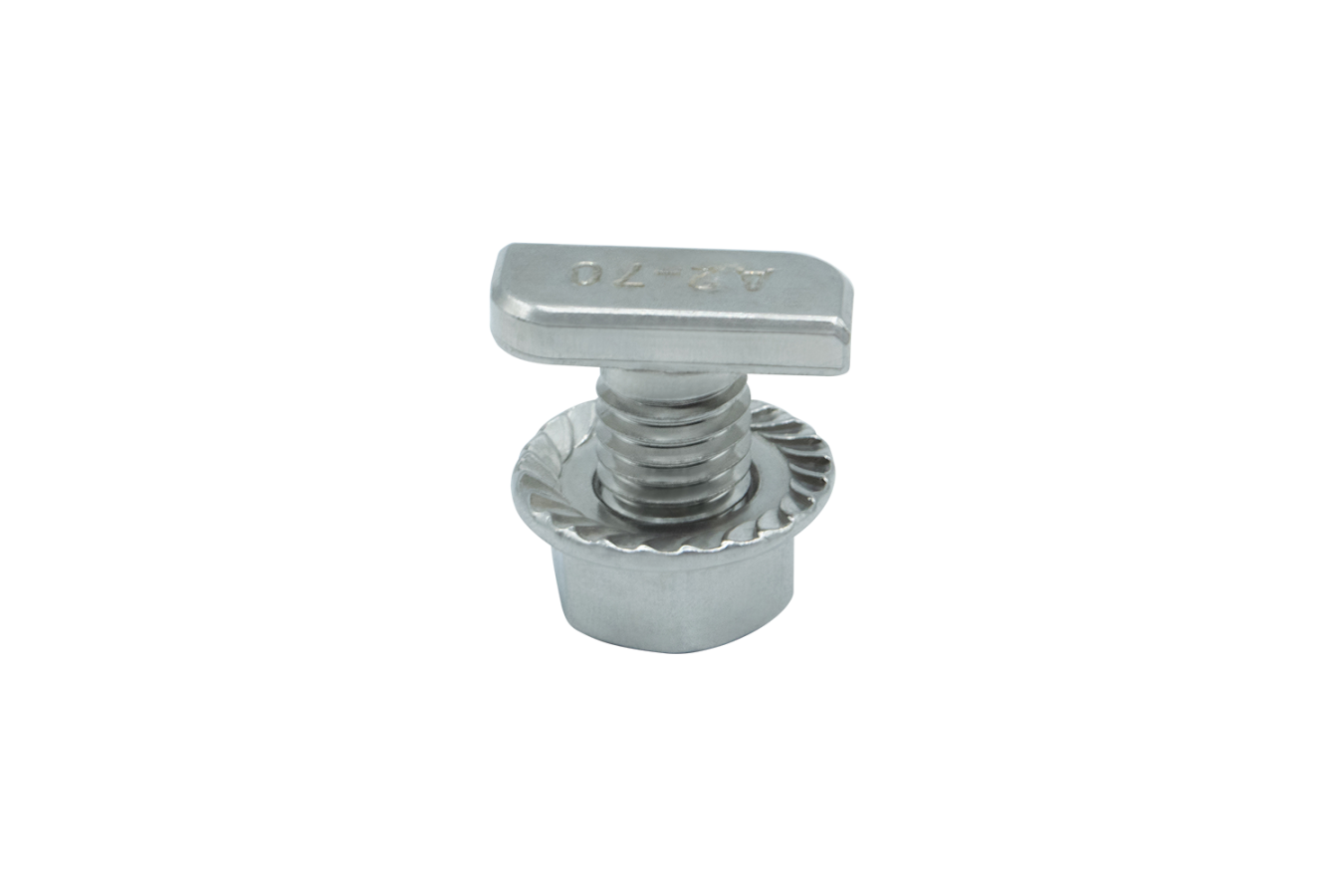

Den Hammerkopf gibt es in zwei Formen: Die schmale Ausführung hat einen kürzeren, dafür höheren Kopf, die breite einen längeren und flacheren. Welche in Ihre Schiene passt, hängt vom Innenraum der Nut ab. Gleichen Sie dazu Kopflänge und Kopfhöhe in der Maßtabelle (Spalten W und h) mit der Zeichnung Ihres Profils ab.

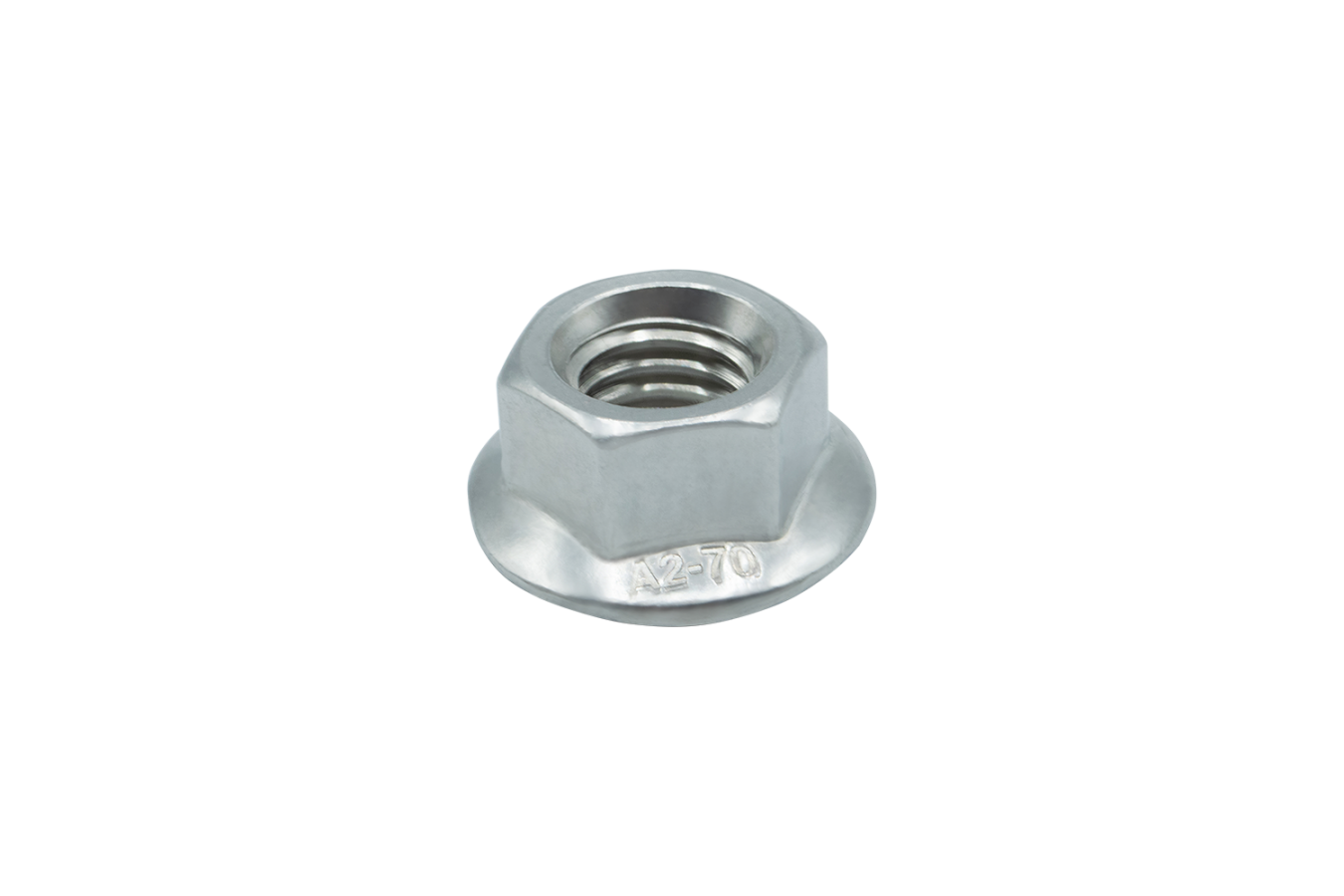

Die Flanschmutter gibt es auch einzeln, zum Beispiel als Ersatz.
So wird montiert
- Die Schraube mit dem Hammerkopf längs zur Nut von oben einsetzen.

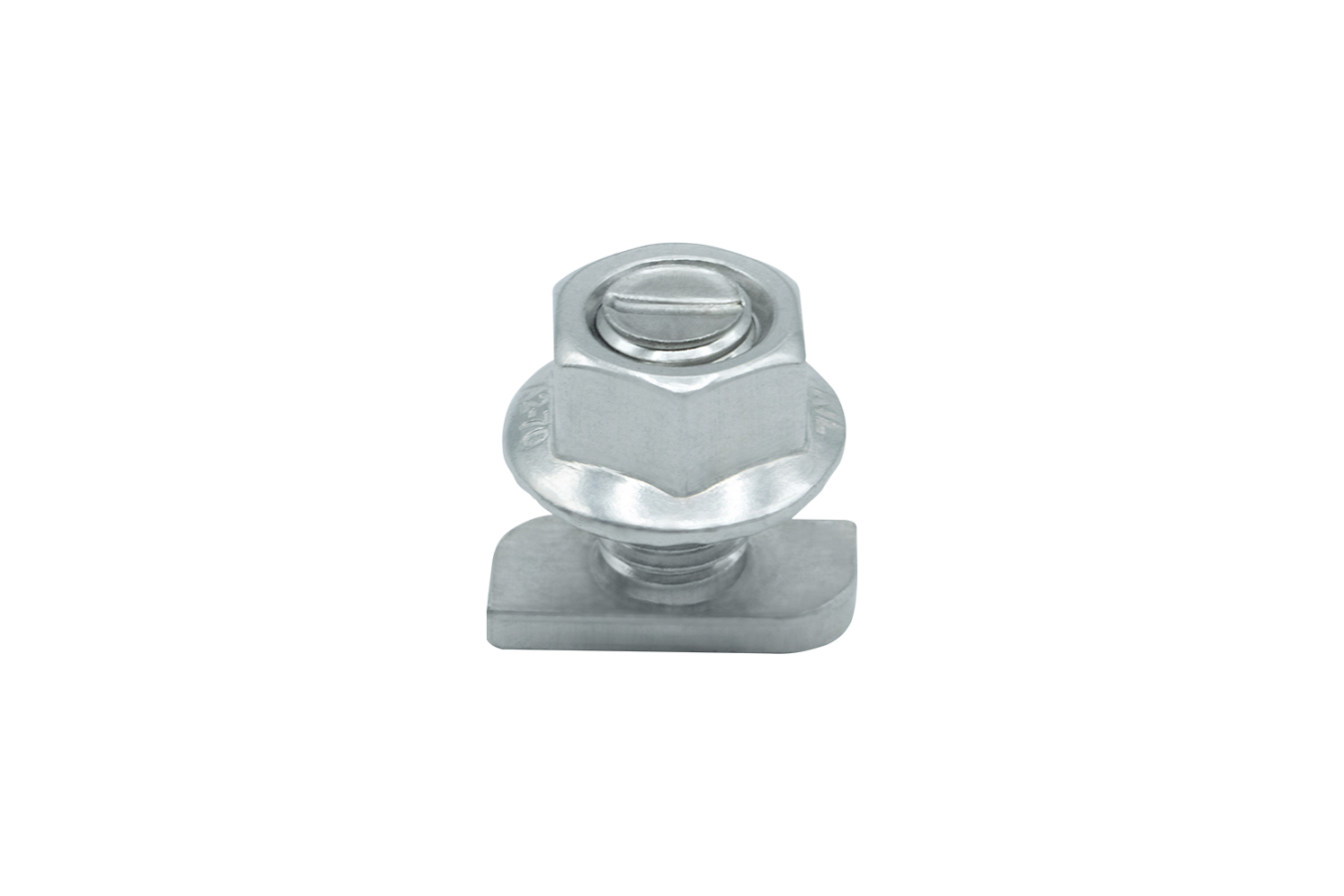

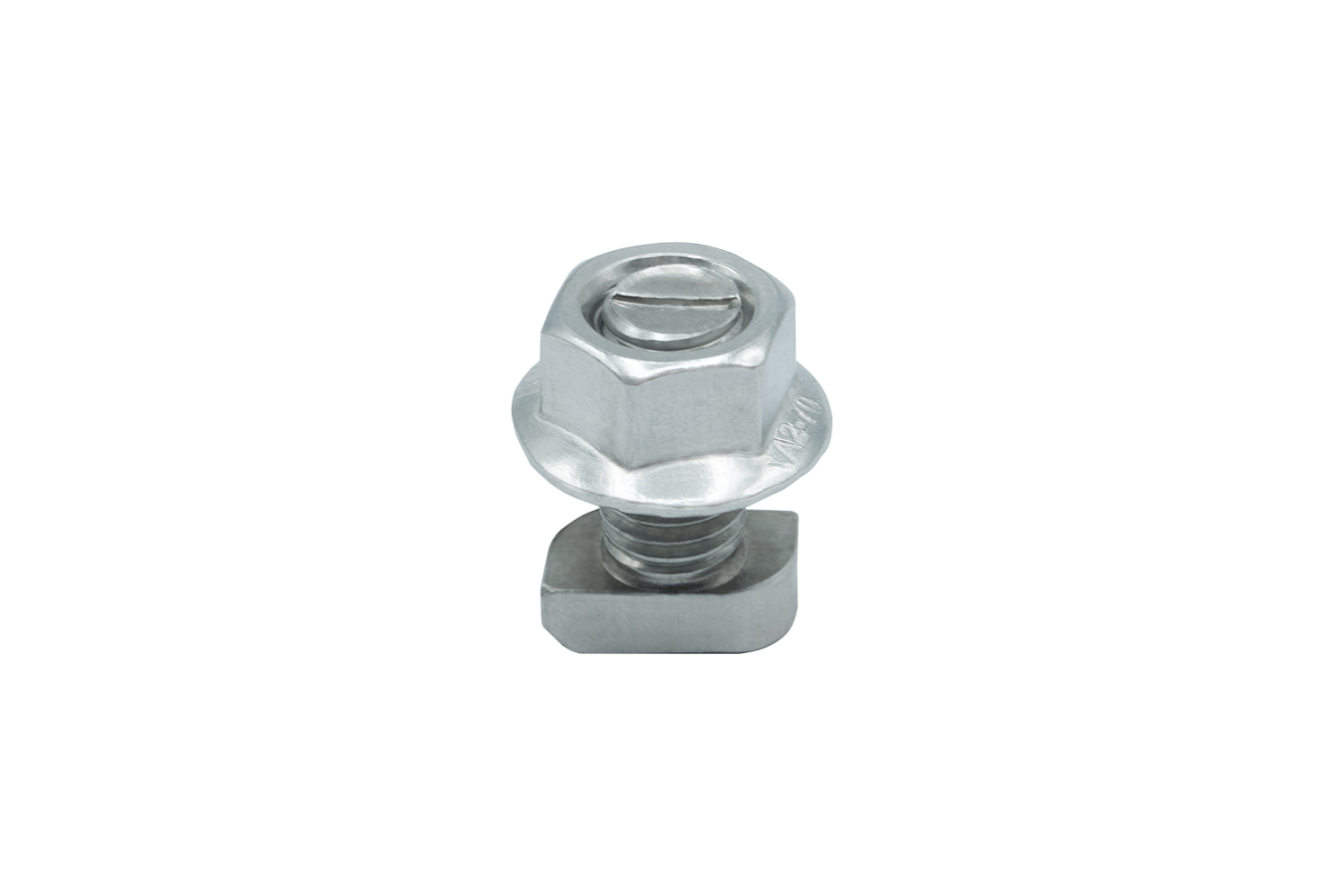

- Die Schraube um eine Vierteldrehung drehen, bis der Kopf quer zur Nut steht und unter den Nutkanten anliegt. Der Schlitz im Gewindeende zeigt, wie der Kopf steht.
- Das Anbauteil aufsetzen und die Flanschmutter aufschrauben.
- Mit dem Anzugsmoment anziehen, das der Hersteller Ihres Montagesystems angibt.
Die Sperrverzahnung

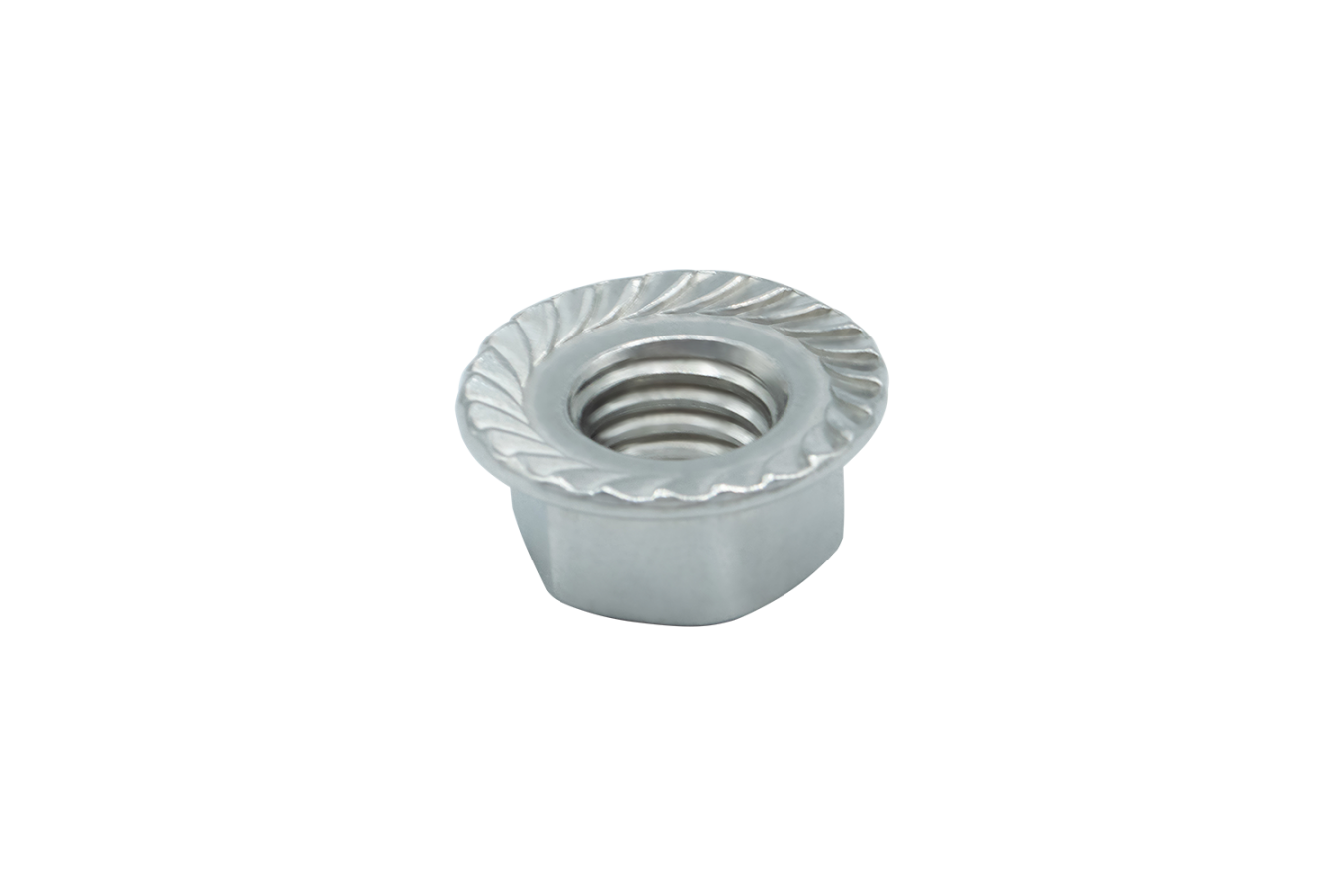

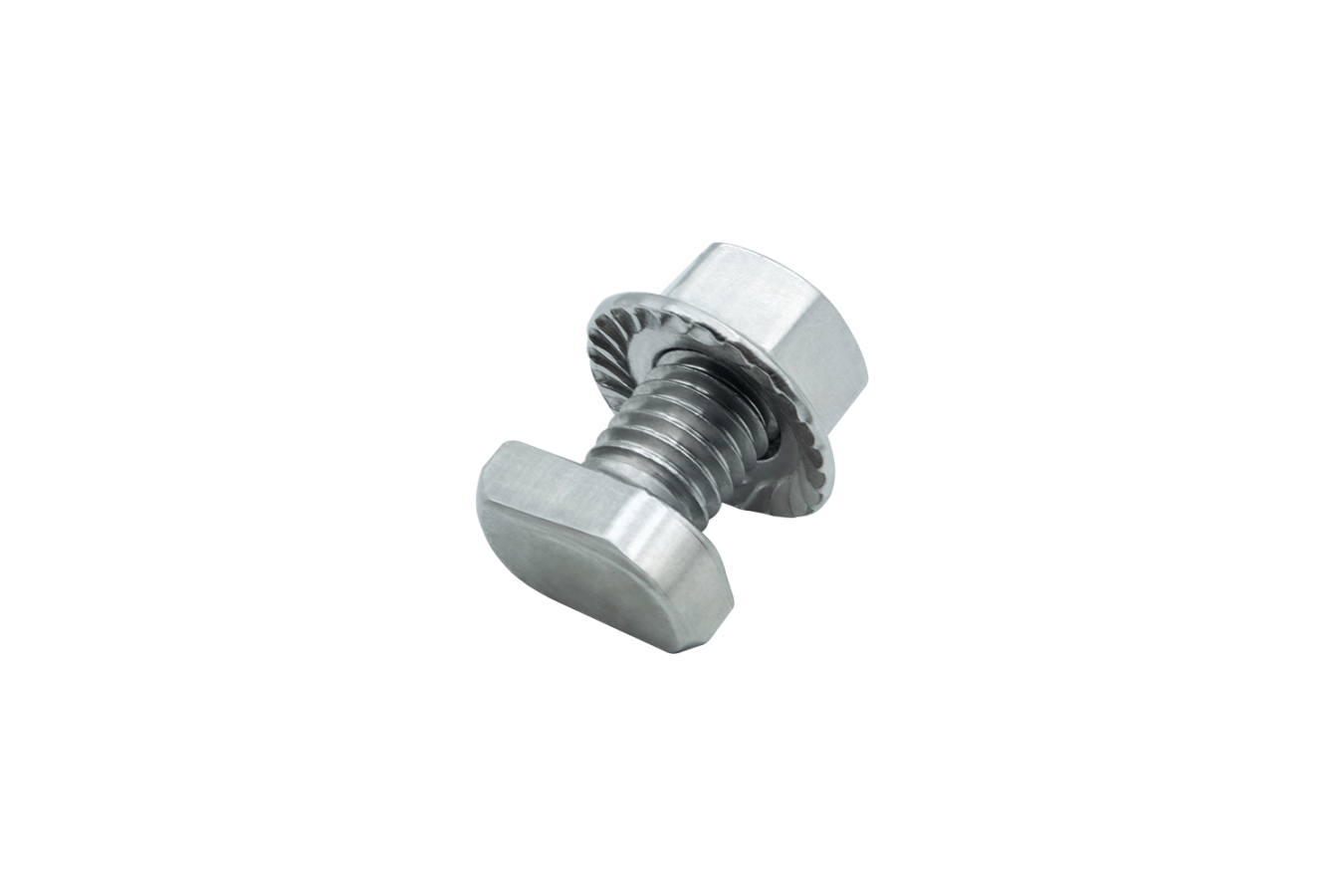

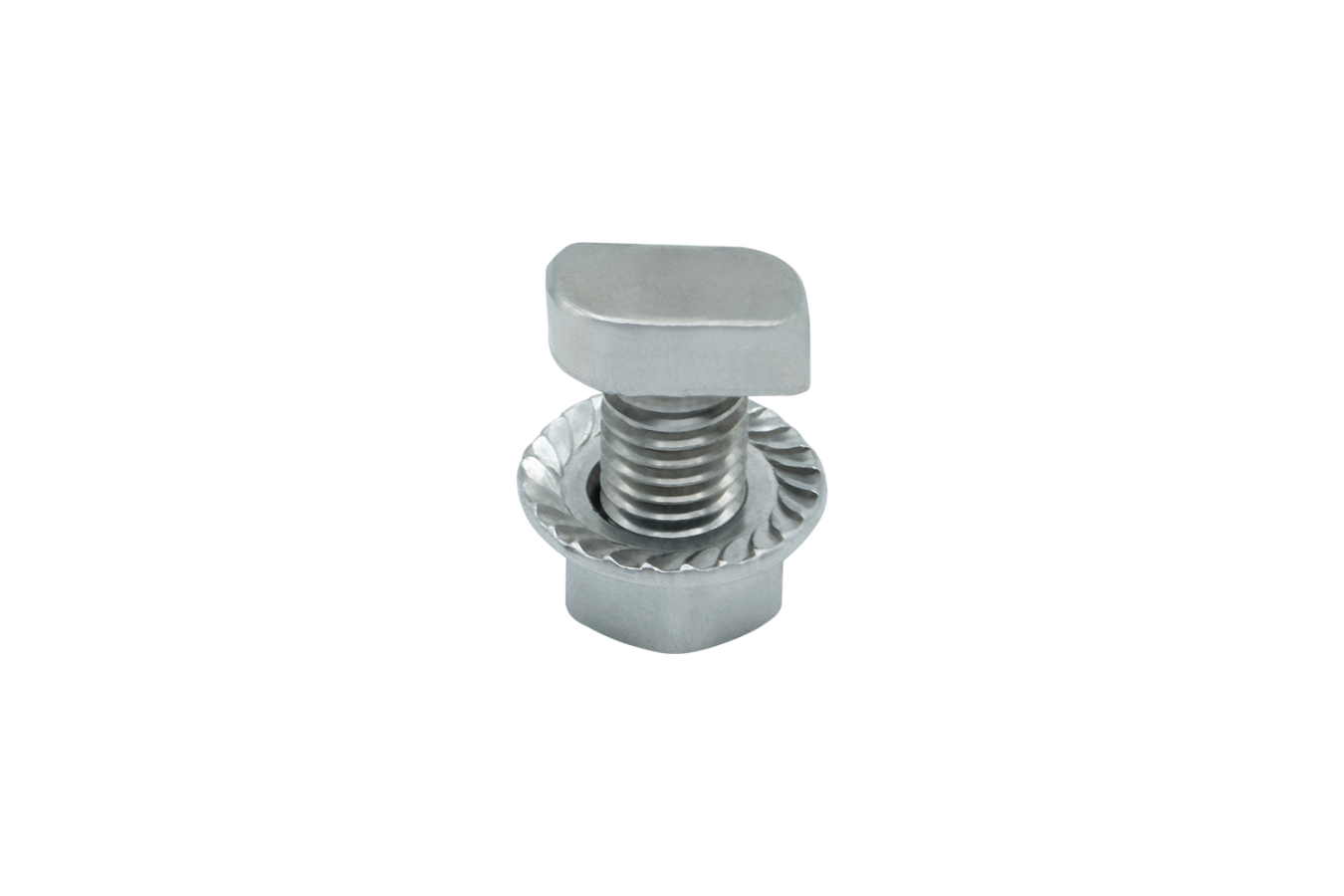

Die Unterseite des Mutterflansches ist verzahnt. Beim Anziehen drückt sich die Verzahnung in die Auflage und sichert die Mutter gegen Losdrehen durch Vibration und Temperaturwechsel. Eine Unterlegscheibe unter der Mutter hebt diese Wirkung auf und gehört deshalb nicht dazwischen. Auf der Auflagefläche bleiben Abdrücke der Verzahnung zurück.
Warum Edelstahl V2A
V2A rostet nicht, verträgt Regen, Schnee und UV-Licht und braucht keine Beschichtung. Die Schraube ist in der Festigkeitsklasse A2-70 gefertigt. Nach ISO 3506-1 heißt das mindestens 700 N/mm² Zugfestigkeit, erreicht durch Kaltverfestigung.
Edelstahl an einer Aluminiumschiene ist die richtige Wahl. Zwar bilden die beiden Metalle bei Nässe ein galvanisches Element, doch eine kleine Schraube an einer großen Schiene ist dafür ein günstiges Verhältnis. Kritisch wird es erst bei dauerhafter Nässe mit Salz, etwa in Küstennähe. Verzinkte Schrauben sind die schlechtere Wahl: Die Zinkschicht ist irgendwann aufgebraucht, danach rostet die Schraube selbst.
Wundern Sie sich nicht, wenn ein Magnet leicht an Schraube oder Mutter haftet. Durch die Kaltumformung beim Herstellen bleibt V2A leicht magnetisierbar. Das ist kein Mangel: Es ist regulärer V2A mit voller Korrosionsbeständigkeit.
Alle Kennwerte sind Richtwerte, keine zugesicherten Eigenschaften, Angaben ohne Gewähr.
Einsatzbereiche
- Modulklemmen an PV-Montageschienen befestigen
- Schienen mit Dachhaken, Stockschrauben oder Aufständerungen verbinden
- Erdungsklemmen und Kabelhalter anbringen
- Zubehör an bestehenden Anlagen nachrüsten, ohne die Schiene abzubauen
Technische Daten
Technische Zeichnungen / Daten
| w | W | M | h | |
|---|---|---|---|---|
|
Solar Hammerkopfschraube V2A N10M10x20 breit |
10 | 22.8 | M10x20 | 4 |
|
Solar Hammerkopfschraube V2A N10M10x20 schmal |
10 | 17.1 | M10x20 | 5.8 |
| M | s | d | m | |
|---|---|---|---|---|
|
Solar Hammerkopfschraube V2A N10M10x20 breit Solar Hammerkopfschraube V2A N10M10x20 schmal |
M10 | 15 | 21.8 | 10 |
Kompatible Produkte
Ein „x" zeigt, zu welcher Variante dieses Produkts das jeweilige Zubehör passt:
Häufig gestellte Fragen
Die Solar Hammerkopfschraube ist eine speziell entwickelte Befestigungsschraube aus hochwertigem Edelstahl V2A (Werkstoff 1.4301), die für die Montage von Photovoltaik-Modulen auf Montageschienen konzipiert wurde. Sie verfügt über eine schmale Hammerkopfgeometrie, die das Einsetzen in enge Profilnuten erleichtert und eine sichere Fixierung der Solarmodule ermöglicht. Die Schraube wird vormontiert mit einer Sperrzahnmutter geliefert, sodass sie direkt einsatzbereit ist.
» Wie messe ich die Nutbreite meines Profils korrekt?
Am genauesten gelingt das mit einer Schieblehre. Messen Sie die Breite der Nutöffnung, also den Abstand zwischen den beiden Kanten, an denen die Nut nach außen offen ist. Setzen Sie die Messschenkel dabei gerade an und nicht schräg, sonst fällt der Wert zu groß aus. Die gemessene Öffnung entspricht in der Regel der Nutgröße, nach der Sie Nutensteine, Hammermuttern, Winkel und anderes Zubehör auswählen – so sitzt es passgenau im Profil.
» Welche Vorteile bietet die Solar Hammerkopfschraube gegenüber anderen Befestigungselementen?
Die Solar Hammerkopfschraube ermöglicht eine einfache Montage, da sie direkt von oben in die Nut eingesetzt werden kann. Die vormontierte Sperrzahnmutter verhindert ein selbstständiges Lösen durch Vibrationen oder thermische Ausdehnung. Durch ihre hohe Zugfestigkeit bietet sie eine zuverlässige mechanische Stabilität, und der Edelstahl V2A gewährleistet eine langfristige Korrosionsbeständigkeit im Außenbereich.
» Wie wird die Solar Hammerkopfschraube montiert?
Die Montage der Solar-Hammerkopfschraube erfolgt, indem sie von oben in die Profilnut eingesetzt wird. Anschließend wird die Schraube um 90 Grad gegen den Uhrzeigersinn gedreht, bis der Hammerkopf quer zur Nut steht. Danach kann das Anbauteil aufgesetzt werden, und die vormontierte Sperrzahnmutter wird zur Befestigung verwendet. Schließlich wird die Verbindung mit einem Drehmomentschlüssel auf 20 Nm angezogen. Die korrekte Positionierung des Hammerkopfes lässt sich am Schlitz am Schraubenende erkennen. Ein präzises Drehmoment ist wichtig, um Beschädigungen zu vermeiden und optimalen Halt zu gewährleisten.
» Welche Anwendungsbereiche gibt es für die Solar Hammerkopfschraube?
Die Solar Hammerkopfschraube wird für die Befestigung von Photovoltaik-Modulen an Aluminium-Montageschienen verwendet. Sie eignet sich sowohl für Solarmontagesysteme auf Schrägdächern als auch auf Flachdächern. Zudem kann sie zur Verbindung von Solarschienen mit Dachhaken oder Stockschrauben, zur Montage von Solaraufständerungen und Unterkonstruktionen sowie für die Befestigung von Erdungsklemmen und Kabelführungen genutzt werden. Sie ist auch für nachträgliche Installationen an bestehenden Solaranlagen geeignet.
» Ist die Solar Hammerkopfschraube wetterfest?
Ja, die Schraube besteht aus Edelstahl V2A, einem Material, das speziell für hohe Korrosionsbeständigkeit und Witterungsbeständigkeit bekannt ist. Sie kann problemlos im Außenbereich eingesetzt werden und widersteht Regen, Schnee, UV-Strahlung und Feuchtigkeit. Dies macht die Solar-Hammerkopfschraube besonders langlebig und zuverlässig, wodurch sie die Lebensdauer der gesamten Photovoltaikanlage unterstützt.
» Was bedeutet "V2A" bzw. "Edelstahl A2"?
V2A oder Edelstahl A2 bezeichnet eine rostfreie Edelstahllegierung (1.4301), die korrosionsbeständig ist und sich ideal für den Innenbereich sowie für Anwendungen im Außenbereich ohne extreme Umwelteinflüsse eignet.
» Wie wichtig ist das Drehmoment beim Anziehen der Schraube?
Das richtige Drehmoment beim Anziehen der Schraube ist entscheidend für eine sichere und dauerhafte Verbindung. Ein zu geringes Drehmoment kann dazu führen, dass die Verbindung locker bleibt, während ein zu hohes Drehmoment Schraube, Werkstück oder Gewinde beschädigen kann. Daher ist es wichtig, das Anziehmoment genau einzuhalten. Spezielle Drehmomentschlüssel oder automatische Schraubsysteme unterstützen dabei, das richtige Drehmoment präzise zu erreichen.
