» Material: Nylon

» Was ist ein Rollenelement und wofür wird es typischerweise verwendet?

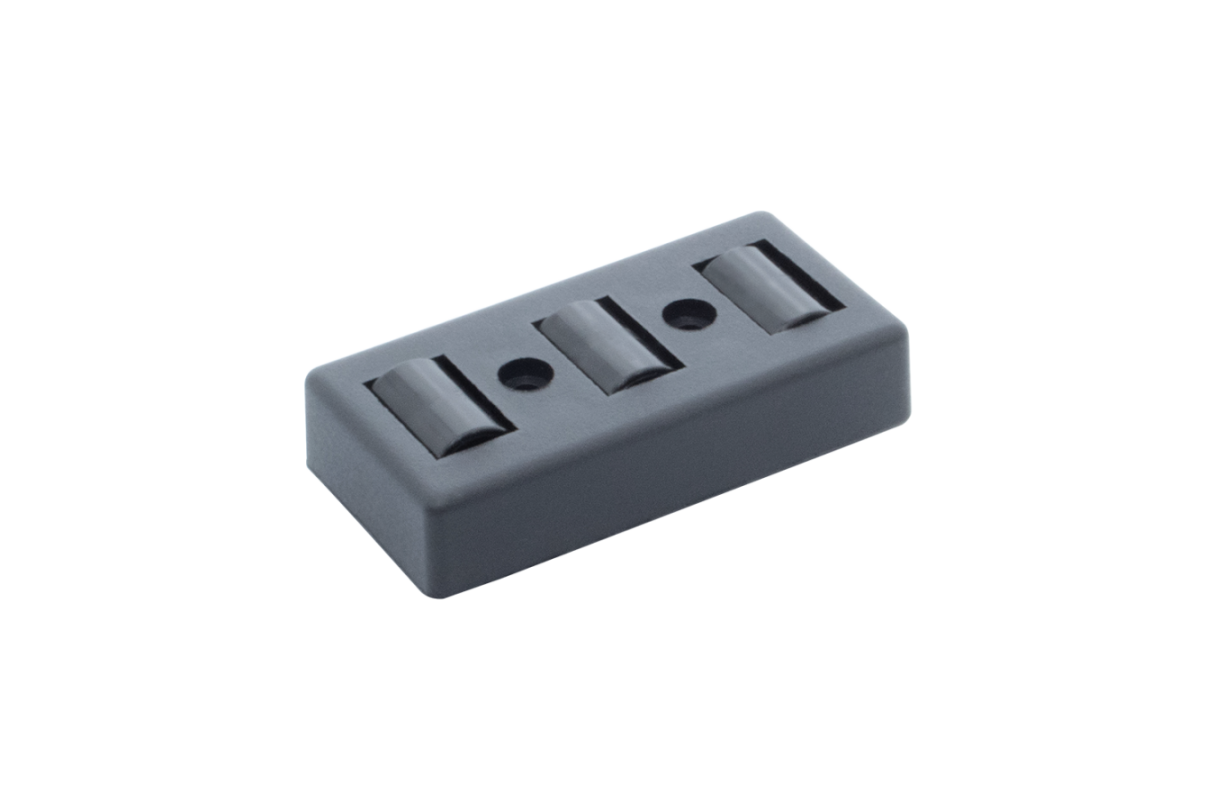

Ein Rollenelement ist ein vormontiertes Bauteil, das speziell für den Einsatz in Aluminiumprofilen entwickelt wurde. Es wird in die Nut des Profils eingesetzt und dient als freilaufende Tragrolle, die eine einfache Bewegung von Bauteilen, Werkstücken oder Transportbehältern ermöglicht. Durch seine modulare Bauweise kann es flexibel für Rollenbahnen, Übergabestellen oder gleitende Werkstückführungen verwendet werden.

» Wie unterscheiden sich die Varianten mit und ohne Bordkante in der Anwendung?
Die Variante mit Bordkante verfügt über eine seitliche Führung, die verhindert, dass Bauteile während des Transports seitlich herunterrutschen. Sie ist ideal für sich bewegende Teile oder Rollenbahnen, auf denen Objekte ohne eigene Führung transportiert werden. Die Variante ohne Bordkante hingegen ermöglicht einen flachen Einbau, wenn seitliche Führungen bereits durch andere Komponenten gegeben sind oder wenn maximale Flexibilität erforderlich ist.

» Welche Belastbarkeit haben die Rollenelemente?
Je nach Ausführung sind die einzelnen Rollenelemente in der Lage, eine Belastung von bis zu 150 Newton, was etwa 15 Kg entspricht, pro Stück aufzunehmen. Werden mehrere dieser Elemente in Kombination eingesetzt, beispielsweise in Form von Rollenbahnen, entsteht eine gleichmäßige und robuste Förderlösung, die auch für unterschiedlich schwere Bauteile geeignet ist.

» Wie messe ich die Nutbreite meines Profils korrekt?
Um die Nutbreite des Profils korrekt zu messen, sollte am besten eine präzise Schieblehre verwendet werden. Messen Sie dabei die Breite der offenen Seite der Profilnut, also den Abstand zwischen den beiden inneren Kanten der Nut. Achten Sie darauf, dass die Schieblehre genau anliegt und nicht schräg gemessen wird, um ein exaktes Ergebnis zu erhalten. Die ermittelte Nutbreite ist entscheidend, damit der Winkel oder andere Verbindungselemente passgenau in die Nut eingeschoben werden können.

» Wie werden die Rollenelemente in das Aluminiumprofil montiert?

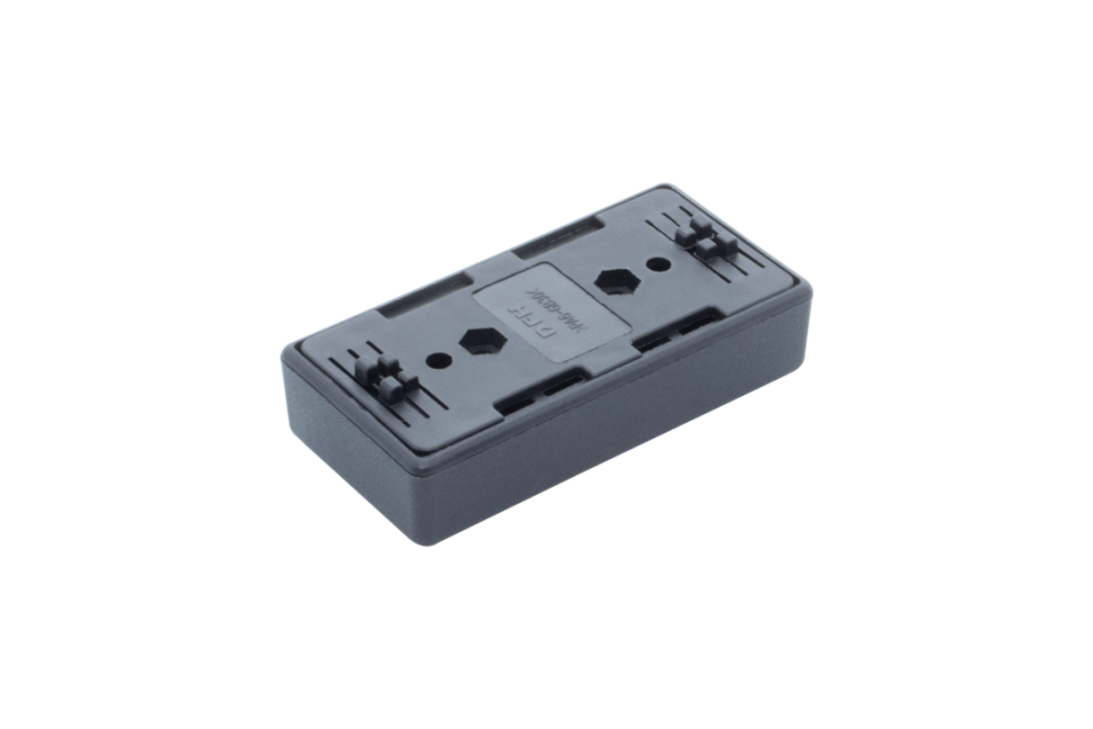

Die Montage des Rollenelements gestaltet sich schnell und unkompliziert. Das Rollenelement wird direkt in die Nut eines Aluminiumprofils eingeschoben und dort positioniert. Das Element besteht aus zwei Gehäuseteilen, die durch integrierte Rastnasen formschlüssig miteinander verbunden werden. Für sicheren Halt kann das Rollenelement selbst über zwei Bohrungen am Profil verschraubt werden.

» Welche typischen Einsatzbereiche gibt es für das Rollenelement?
Rollenelemente werden vor allem im Maschinen- und Anlagenbau, in der Automatisierungstechnik, im innerbetrieblichen Materialfluss sowie an manuellen Arbeitsplätzen eingesetzt. Dort dienen sie als einfache und kostengünstige Lösung für Rollenbahnen, Übergabepunkte oder dynamische Führungen.

» Welche Vorteile bietet ein Rollenelement gegenüber Gleitführungen oder Kugellagern?
Im Vergleich zu Gleitführungen bieten Rollenelemente einen deutlich geringeren Reibungswiderstand und somit eine bessere Energieeffizienz beim manuellen oder automatisierten Bewegen von Lasten. Gegenüber Kugellagern punkten sie mit ihrer einfacheren Montage, geringeren Kosten und einer wartungsarmen Konstruktion – ideal für statische oder leicht bewegliche Anwendungen.

» Wie viele Rollenelemente sollten für eine stabile Rollenbahn verwendet werden?
Die Anzahl der benötigten Rollenelemente hängt von der Länge der Rollenbahn, dem Gewicht der zu transportierenden Objekte und der geforderten Stabilität ab. Eine Faustregel ist, pro 300–400 mm ein Rollenelement zu verbauen. Für schwere oder empfindliche Werkstücke kann der Abstand entsprechend verringert werden.

» Was sind die Vorteile von Nylon gegenüber anderen Kunststoffen?
Nylon bietet gegenüber vielen anderen Kunststoffen mehrere Vorteile. Es zeichnet sich durch eine hohe Festigkeit und Belastbarkeit aus, wodurch es besonders widerstandsfähig gegen mechanische Beanspruchungen ist. Außerdem verfügt Nylon über eine gute Abrieb- und Verschleißfestigkeit, was es ideal für bewegliche oder reibungsintensive Anwendungen macht. Zusätzlich ist Nylon beständig gegenüber vielen Chemikalien und besitzt eine gute Wärmeformbeständigkeit. Aufgrund seiner geringen Feuchtigkeitsaufnahme behält es zudem seine mechanischen Eigenschaften auch unter feuchten Bedingungen besser bei als viele andere Kunststoffe.
