Solar Hammerkopfschraube V2A
Ab
0,26 €*
Produktübersicht
Die Solar-Hammerkopfschrauben V2A stellen eine speziell entwickelte Befestigungslösung für die
Montage von Photovoltaik-Anlagen dar. Diese Schrauben sind aus hochwertigem Edelstahl V2A gefertigt und werden
komplett vormontiert mit passenden M10-Sperrzahnmuttern geliefert. Das System ermöglicht eine schnelle und
zuverlässige Befestigung von Solarmodulen an Montageschienen ohne zeitaufwändiges seitliches Einfädeln.
Konstruktionsmerkmale und Funktionsweise
Die Hammerkopfschrauben verfügen über einen charakteristischen T-förmigen Schraubenkopf, der durch seine spezielle
Geometrie eine direkte Montage von oben ermöglicht. Der Hammerkopf wird in die Profilnut eingesetzt und
durch eine 90-Grad-Drehung gegen den Uhrzeigersinn positioniert. Die integrierte Sägezahnstruktur am
Schraubenkopf sorgt für zusätzlichen Halt und verhindert ein Verrutschen der Verbindung während des Anziehens.
Die vormontierte M10-Sperrzahnmutter mit Flansch nach DIN 6923 bietet durch ihre gezahnte Unterseite
einen besonders sicheren Halt. Die Sperrverzahnung greift in das Material ein und verhindert ein selbstständiges
Lösen der Verbindung durch Vibrationen oder thermische Ausdehnung.
Material und Oberflächenbehandlung
Die gesamte Produktfamilie besteht aus Edelstahl V2A (Werkstoff 1.4301), auch bekannt als AISI 304.
Dieser austenitische Chrom-Nickel-Stahl bietet hervorragende Korrosionsbeständigkeit und eignet sich optimal für den
dauerhaften Außeneinsatz. Die Zugfestigkeit beträgt 700 N/mm², was eine hohe mechanische Belastbarkeit
gewährleistet.
Der Edelstahl V2A ist resistent gegen Feuchtigkeit, UV-Strahlung und atmosphärische Einflüsse. Die Oberfläche ist
pressblank ausgeführt und benötigt keine zusätzliche Beschichtung oder Behandlung.
Anwendungsbereiche
Befestigung von Photovoltaik-Modulen an Aluminium-Montageschienen
Solarmontagesysteme auf Schrägdächern und Flachdächern
Verbindung von Solarschienen mit Dachhaken und Stockschrauben
Montage von Solaraufständerungen und Unterkonstruktionen
Befestigung von Erdungsklemmen und Kabelführungen
Nachträgliche Anbringung von Zubehör an bestehenden Solaranlagen
Technische Vorteile
Der Hauptvorteil liegt in der vereinfachten Montage durch Einsetzen von oben. Im Gegensatz zu
herkömmlichen Sechskantschrauben, die seitlich in die Profilnut eingeschoben werden müssen, kann die
Hammerkopfschraube an jeder beliebigen Stelle des Profils positioniert werden. Dies ermöglicht auch nachträgliche
Installationen ohne Demontage bestehender Komponenten.
Die Sperrzahnmutter gewährleistet eine vibrationsfeste Verbindung, die auch bei thermischen Zyklen
und Windlasten dauerhaft stabil bleibt. Das Anzugsmoment beträgt üblicherweise 20 Nm für M10-Verbindungen, was mit
einer Standard-Ratsche einfach zu erreichen ist.
Kompatibilität
Die Produktfamilie umfasst zwei verschiedene Ausführungen zur Anpassung an unterschiedliche Profiltypen:

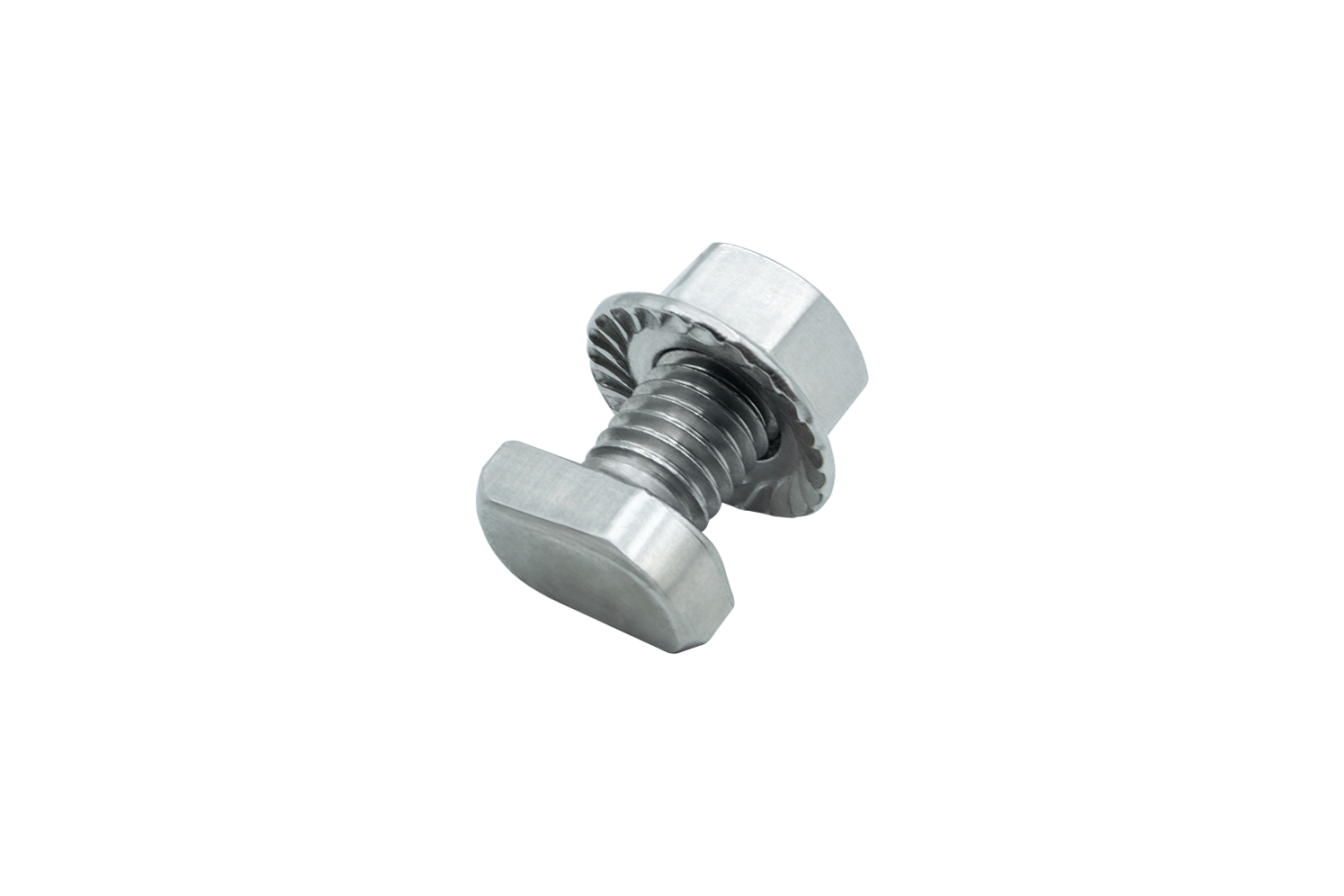

Typ "breit" (N10M10x20 breit)
Nutbreite: 10 mm
Hammerkopfbreite: 17,1 mm
Kopfhöhe: 5,8 mm
Geeignet für breitere Profilnuten

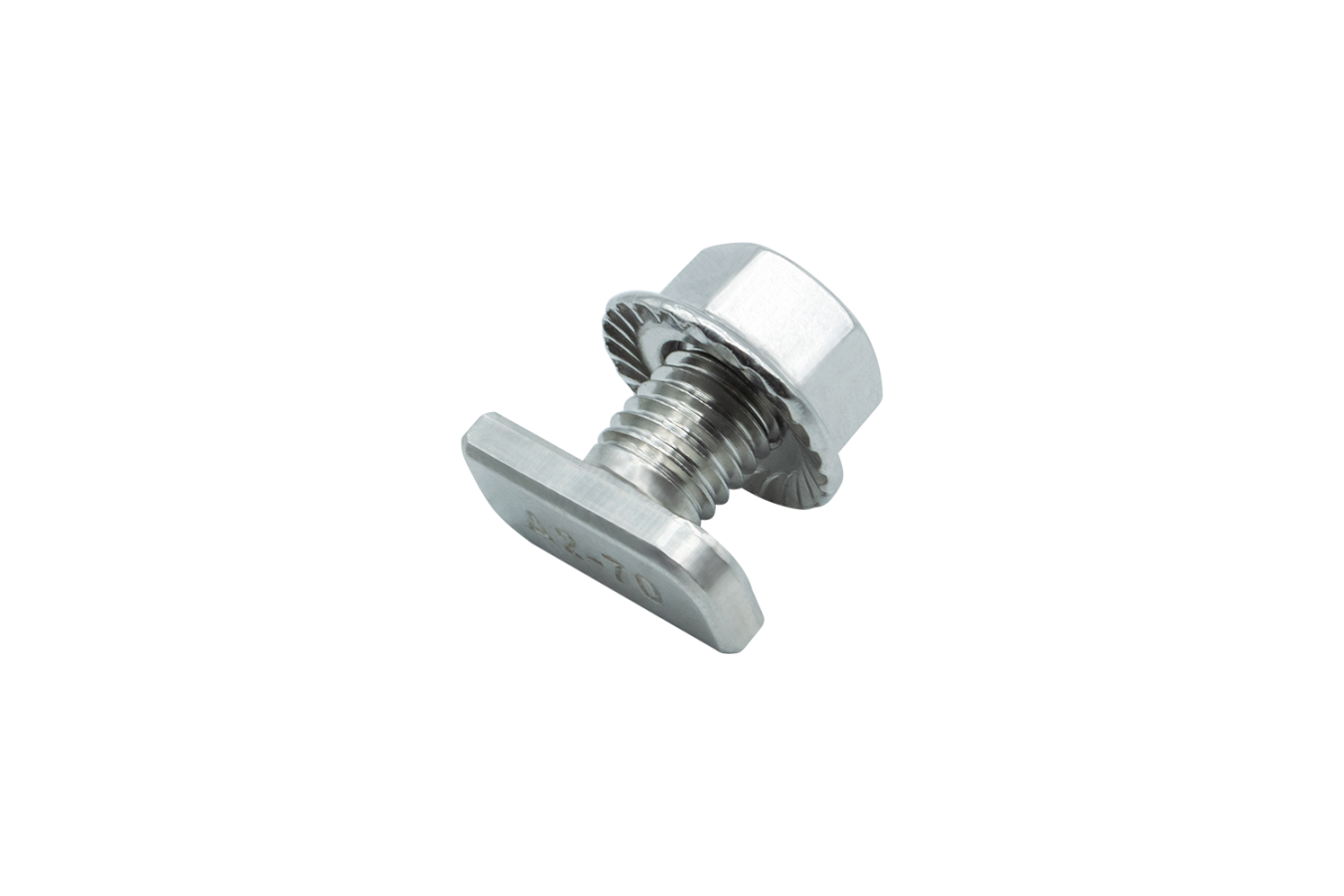

Typ "schmal" (N10M10x20 schmal)
Nutbreite: 10 mm
Hammerkopfbreite: 22,8 mm
Kopfhöhe: 4,0 mm
Optimiert für schmale Profilnuten
Beide Varianten verwenden M10-Gewinde mit 20 mm Länge und sind mit M10-Sperrzahnmuttern
ausgestattet. Die Schrauben passen in Standard-Aluminiumprofile für Solarmontagesysteme verschiedener Hersteller.
Montage und Handhabung
Die Installation erfolgt in wenigen einfachen Schritten:
Positionierung: Hammerkopfschraube von oben in die Profilnut einsetzen
Ausrichtung: Schraube um 90 Grad gegen den Uhrzeigersinn drehen, bis der Hammerkopf quer zur
Nut steht
Befestigung: Anbauteil aufsetzen und mit der vormontieren Sperrzahnmutter verschrauben
Anzug: Mit Drehmomentschlüssel auf 20 Nm anziehen
Die korrekte Positionierung des Hammerkopfes lässt sich am Schlitz am Schraubenende erkennen. Ein präzises Drehmoment
ist wichtig, um Beschädigungen zu vermeiden und optimalen Halt zu gewährleisten.
Wartung und Lebensdauer
Durch das korrosionsbeständige Edelstahl V2A-Material sind die Hammerkopfschrauben praktisch wartungsfrei. Die
Lebensdauer entspricht der der Solaranlage selbst und beträgt bei normaler Witterungsbelastung mindestens 25
Jahre.
Regelmäßige Sichtkontrollen der Verschraubungen werden empfohlen, insbesondere nach extremen Wetterereignissen. Bei
Bedarf kann das Anzugsmoment nachkontrolliert werden. Ein Austausch einzelner Schrauben ist jederzeit möglich, ohne
die gesamte Konstruktion zu beeinträchtigen.
Die Edelstahlausführung verhindert Kontaktkorrosion mit Aluminiumkomponenten und gewährleistet auch bei direktem
Kontakt mit anderen Metallen eine lange Lebensdauer.
Technische Zeichnungen / Daten
w
W
M
h
Solar Hammerkopfschraube V2A N10M10x20 breit
10
17.1
M10x20
5.8
Solar Hammerkopfschraube V2A N10M10x20 schmal
10
22.8
M10x20
4
M
s
d
m
Solar Hammerkopfschraube V2A N10M10x20 breit
Solar Hammerkopfschraube V2A N10M10x20 schmal
M10
15
21.8
10
Häufig gestellte Fragen
{"@context":"https:\/\/schema.org","@type":"FAQPage","mainEntity":[{"@type":"Question","name":"Was ist die Solar Hammerkopfschraube?","acceptedAnswer":{"@type":"Answer","text":"Die Solar Hammerkopfschraube ist eine speziell entwickelte Befestigungsschraube aus hochwertigem Edelstahl V2A (Werkstoff 1.4301), die für die Montage von Photovoltaik-Modulen auf Montageschienen konzipiert wurde. Sie verfügt über eine schmale Hammerkopfgeometrie, die das Einsetzen in enge Profilnuten erleichtert und eine sichere Fixierung der Solarmodule ermöglicht. Die Schraube wird vormontiert mit einer Sperrzahnmutter geliefert, sodass sie direkt einsatzbereit ist."}},{"@type":"Question","name":"Was bedeutet \"V2A\" bzw. \"Edelstahl A2\"?","acceptedAnswer":{"@type":"Answer","text":"V2A oder Edelstahl A2 bezeichnet eine rostfreie Edelstahllegierung (1.4301), die korrosionsbeständig ist und sich ideal für den Innenbereich sowie für Anwendungen im Außenbereich ohne extreme Umwelteinflüsse eignet."}},{"@type":"Question","name":"Wie messe ich die Nutbreite meines Profils korrekt?","acceptedAnswer":{"@type":"Answer","text":"Um die Nutbreite des Profils korrekt zu messen, sollte am besten eine präzise Schieblehre verwendet werden. \r\nMessen Sie dabei die Breite der offenen Seite der Profilnut, also den Abstand zwischen den beiden inneren Kanten der Nut. \r\nAchten Sie darauf, dass die Schieblehre genau anliegt und nicht schräg gemessen wird, um ein exaktes Ergebnis zu erhalten. \r\nDie ermittelte Nutbreite ist entscheidend, damit der Winkel oder andere Verbindungselemente passgenau in die Nut eingeschoben werden können."}},{"@type":"Question","name":"Welche Anwendungsbereiche gibt es für die Solar Hammerkopfschraube?","acceptedAnswer":{"@type":"Answer","text":"Die Solar Hammerkopfschraube wird für die Befestigung von Photovoltaik-Modulen an Aluminium-Montageschienen verwendet. Sie eignet sich sowohl für Solarmontagesysteme auf Schrägdächern als auch auf Flachdächern. Zudem kann sie zur Verbindung von Solarschienen mit Dachhaken oder Stockschrauben, zur Montage von Solaraufständerungen und Unterkonstruktionen sowie für die Befestigung von Erdungsklemmen und Kabelführungen genutzt werden. Sie ist auch für nachträgliche Installationen an bestehenden Solaranlagen geeignet."}},{"@type":"Question","name":"Ist die Solar Hammerkopfschraube wetterfest?","acceptedAnswer":{"@type":"Answer","text":"Ja, die Schraube besteht aus Edelstahl V2A, einem Material, das speziell für hohe Korrosionsbeständigkeit und Witterungsbeständigkeit bekannt ist. Sie kann problemlos im Außenbereich eingesetzt werden und widersteht Regen, Schnee, UV-Strahlung und Feuchtigkeit. Dies macht die Solar-Hammerkopfschraube besonders langlebig und zuverlässig, wodurch sie die Lebensdauer der gesamten Photovoltaikanlage unterstützt."}},{"@type":"Question","name":"Wie wichtig ist das Drehmoment beim Anziehen der Schraube?","acceptedAnswer":{"@type":"Answer","text":"Das richtige Drehmoment beim Anziehen der Schraube ist entscheidend für eine sichere und dauerhafte Verbindung. Ein zu geringes Drehmoment kann dazu führen, dass die Verbindung locker bleibt, während ein zu hohes Drehmoment Schraube, Werkstück oder Gewinde beschädigen kann. Daher ist es wichtig, das Anziehmoment genau einzuhalten. Spezielle Drehmomentschlüssel oder automatische Schraubsysteme unterstützen dabei, das richtige Drehmoment präzise zu erreichen."}},{"@type":"Question","name":"Wie wird die Solar Hammerkopfschraube montiert?","acceptedAnswer":{"@type":"Answer","text":"Die Montage der Solar-Hammerkopfschraube erfolgt, indem sie von oben in die Profilnut eingesetzt wird. Anschließend wird die Schraube um 90 Grad gegen den Uhrzeigersinn gedreht, bis der Hammerkopf quer zur Nut steht. Danach kann das Anbauteil aufgesetzt werden, und die vormontierte Sperrzahnmutter wird zur Befestigung verwendet. Schließlich wird die Verbindung mit einem Drehmomentschlüssel auf 20 Nm angezogen. Die korrekte Positionierung des Hammerkopfes lässt sich am Schlitz am Schraubenende erkennen. Ein präzises Drehmoment ist wichtig, um Beschädigungen zu vermeiden und optimalen Halt zu gewährleisten."}},{"@type":"Question","name":"Welche Vorteile bietet die Solar Hammerkopfschraube gegenüber anderen Befestigungselementen?","acceptedAnswer":{"@type":"Answer","text":"Die Solar Hammerkopfschraube ermöglicht eine einfache Montage, da sie direkt von oben in die Nut eingesetzt werden kann. Die vormontierte Sperrzahnmutter verhindert ein selbstständiges Lösen durch Vibrationen oder thermische Ausdehnung. Durch ihre hohe Zugfestigkeit bietet sie eine zuverlässige mechanische Stabilität, und der Edelstahl V2A gewährleistet eine langfristige Korrosionsbeständigkeit im Außenbereich."}}]}
» Was ist die Solar Hammerkopfschraube?
Die Solar Hammerkopfschraube ist eine speziell entwickelte Befestigungsschraube aus hochwertigem Edelstahl V2A (Werkstoff 1.4301), die für die Montage von Photovoltaik-Modulen auf Montageschienen konzipiert wurde. Sie verfügt über eine schmale Hammerkopfgeometrie, die das Einsetzen in enge Profilnuten erleichtert und eine sichere Fixierung der Solarmodule ermöglicht. Die Schraube wird vormontiert mit einer Sperrzahnmutter geliefert, sodass sie direkt einsatzbereit ist.
» Was bedeutet "V2A" bzw. "Edelstahl A2"?
V2A oder Edelstahl A2 bezeichnet eine rostfreie Edelstahllegierung (1.4301), die korrosionsbeständig ist und sich ideal für den Innenbereich sowie für Anwendungen im Außenbereich ohne extreme Umwelteinflüsse eignet.
» Wie messe ich die Nutbreite meines Profils korrekt?
Um die Nutbreite des Profils korrekt zu messen, sollte am besten eine präzise Schieblehre verwendet werden.
Messen Sie dabei die Breite der offenen Seite der Profilnut, also den Abstand zwischen den beiden inneren Kanten der Nut.
Achten Sie darauf, dass die Schieblehre genau anliegt und nicht schräg gemessen wird, um ein exaktes Ergebnis zu erhalten.
Die ermittelte Nutbreite ist entscheidend, damit der Winkel oder andere Verbindungselemente passgenau in die Nut eingeschoben werden können.
» Welche Anwendungsbereiche gibt es für die Solar Hammerkopfschraube?
Die Solar Hammerkopfschraube wird für die Befestigung von Photovoltaik-Modulen an Aluminium-Montageschienen verwendet. Sie eignet sich sowohl für Solarmontagesysteme auf Schrägdächern als auch auf Flachdächern. Zudem kann sie zur Verbindung von Solarschienen mit Dachhaken oder Stockschrauben, zur Montage von Solaraufständerungen und Unterkonstruktionen sowie für die Befestigung von Erdungsklemmen und Kabelführungen genutzt werden. Sie ist auch für nachträgliche Installationen an bestehenden Solaranlagen geeignet.
» Ist die Solar Hammerkopfschraube wetterfest?
Ja, die Schraube besteht aus Edelstahl V2A, einem Material, das speziell für hohe Korrosionsbeständigkeit und Witterungsbeständigkeit bekannt ist. Sie kann problemlos im Außenbereich eingesetzt werden und widersteht Regen, Schnee, UV-Strahlung und Feuchtigkeit. Dies macht die Solar-Hammerkopfschraube besonders langlebig und zuverlässig, wodurch sie die Lebensdauer der gesamten Photovoltaikanlage unterstützt.
» Wie wichtig ist das Drehmoment beim Anziehen der Schraube?
Das richtige Drehmoment beim Anziehen der Schraube ist entscheidend für eine sichere und dauerhafte Verbindung. Ein zu geringes Drehmoment kann dazu führen, dass die Verbindung locker bleibt, während ein zu hohes Drehmoment Schraube, Werkstück oder Gewinde beschädigen kann. Daher ist es wichtig, das Anziehmoment genau einzuhalten. Spezielle Drehmomentschlüssel oder automatische Schraubsysteme unterstützen dabei, das richtige Drehmoment präzise zu erreichen.
» Wie wird die Solar Hammerkopfschraube montiert?
Die Montage der Solar-Hammerkopfschraube erfolgt, indem sie von oben in die Profilnut eingesetzt wird. Anschließend wird die Schraube um 90 Grad gegen den Uhrzeigersinn gedreht, bis der Hammerkopf quer zur Nut steht. Danach kann das Anbauteil aufgesetzt werden, und die vormontierte Sperrzahnmutter wird zur Befestigung verwendet. Schließlich wird die Verbindung mit einem Drehmomentschlüssel auf 20 Nm angezogen. Die korrekte Positionierung des Hammerkopfes lässt sich am Schlitz am Schraubenende erkennen. Ein präzises Drehmoment ist wichtig, um Beschädigungen zu vermeiden und optimalen Halt zu gewährleisten.
» Welche Vorteile bietet die Solar Hammerkopfschraube gegenüber anderen Befestigungselementen?
Die Solar Hammerkopfschraube ermöglicht eine einfache Montage, da sie direkt von oben in die Nut eingesetzt werden kann. Die vormontierte Sperrzahnmutter verhindert ein selbstständiges Lösen durch Vibrationen oder thermische Ausdehnung. Durch ihre hohe Zugfestigkeit bietet sie eine zuverlässige mechanische Stabilität, und der Edelstahl V2A gewährleistet eine langfristige Korrosionsbeständigkeit im Außenbereich.
