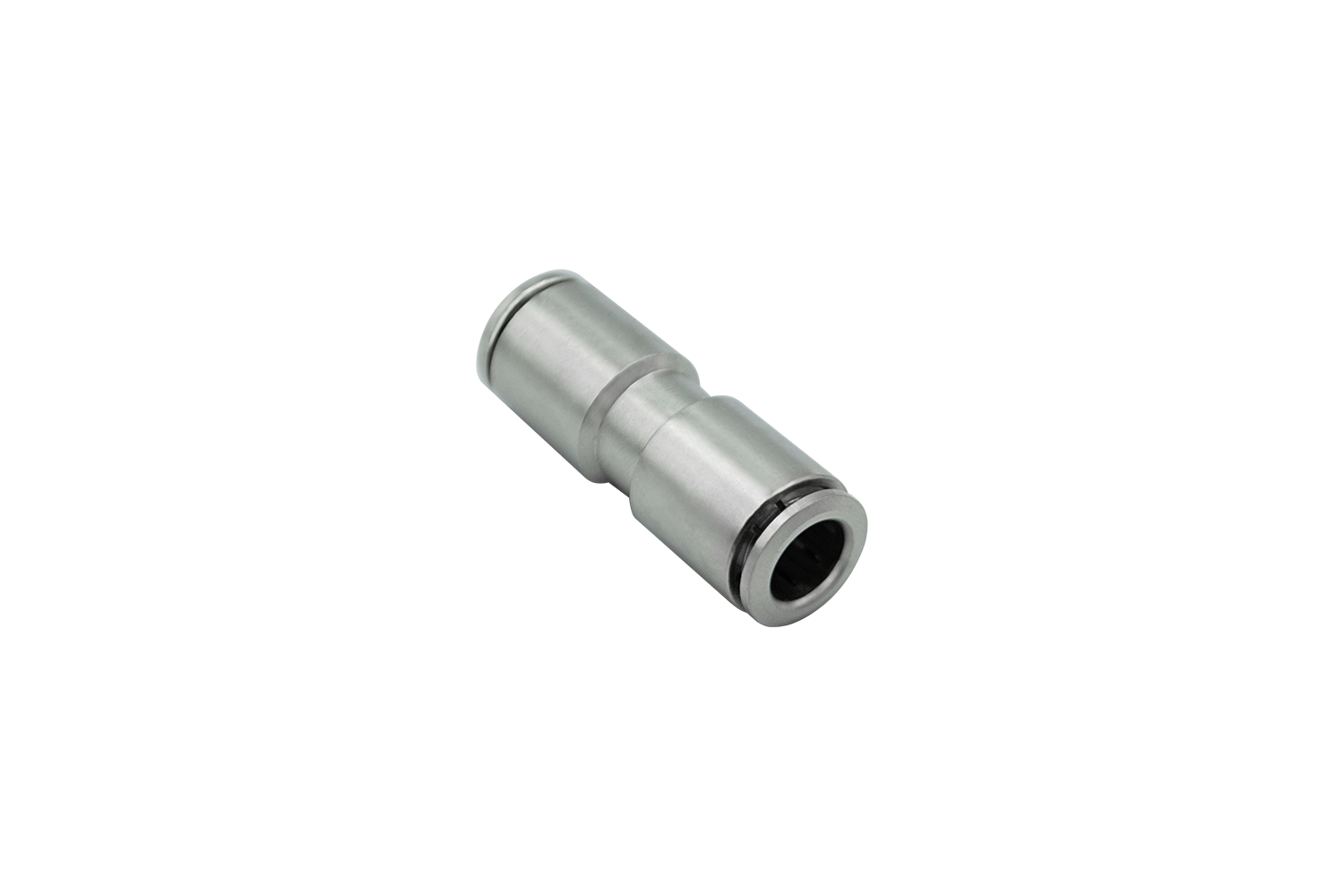

Pneumatik Steckverbinder Metall - 12 mm auf 12 mm

Funktionsweise eines Druckminderers für Druckluft
In diesem Artikel wird die Funktionsweise von Druckminderern für Druckluft erläutert, die den Luftdruck stabilisieren und somit einen effizienten Betrieb sowie eine längere Lebensdauer von Geräten gewährleisten. Zudem werden verschiedene Anwendungsgebiete vorgestellt und wichtige Wartungsaspekte aufgezeigt.

Ratgeber zur Funktionsweise eines Pneumatikzylinders
Hier werden Sie über die Funktionsweise von Pneumatikzylindern, die in der Automatisierungstechnik zur Erzeugung mechanischer Bewegungen durch Druckluft eingesetzt werden informiert. Es wird ebenfalls auf den Aufbau, die Betriebsarten, Steuerung, Anwendungen sowie Wartung und Pflege dieser Antriebselemente eingegangen.

Die richtige Materialwahl bei Pneumatikschläuchen
Dieser Ratgeber informiert über die verschiedenen Materialarten von Pneumatikschläuchen, darunter Polyurethan (PU), Polyethylen (PE) und Polyamid (PA), und vergleicht ihre Vor- und Nachteile. Er hilft bei der Auswahl des richtigen Schlauchmaterials, basierend auf Faktoren wie Flexibilität, Abriebfestigkeit, Temperaturbeständigkeit und den spezifischen Anforderungen der Anwendung.

» Material: Messing, Edelstahl, NBR / FKM

» Wie erfolgt die Installation eines Pneumatik Steckverbinders?
Um einen Pneumatik-Steckverbinder zu montieren, schneiden Sie das Schlauchende gerade ab, reinigen Sie es und schieben Sie es vollständig in die Steckverbindung, bis es einrastet. Zum Lösen drücken Sie den Entriegelungsring und ziehen den Schlauch mit einer leichten Drehbewegung heraus. Dank des praktischen Stecksystems können die Pneumatikschläuche schnell und sicher verbunden werden, was besonders in Anwendungen mit häufigen Wartungs- oder Umrüstintervallen von Vorteil ist.

» Für welche Anwendungen sind die Pneumatik Steckverbinder geeignet?
Pneumatik Steckverbinder eignen sich für eine Vielzahl von Anwendungen, darunter CNC-Maschinen, Automatisierungsanlagen und Systeme in der Fördertechnik. Sie kommen außerdem in Druckluftverteilungssystemen sowie bei Vakuumanwendungen zuverlässig zum Einsatz.

» Wie überprüfe ich die Dichtigkeit der Pneumatik Steckverbinder nach der Installation?
Nach dem Einstecken sollte die Verbindung mit einem Drucklufttest überprüft werden. Leckstellen lassen sich oft mit Seifenwasser oder einem speziellen Lecksuchspray erkennen. Sollte die Verbindung eine Undichtigkeit aufweisen, bilden sich an der betroffenen Stelle kleine Bläschen.

» Was sind typische Fehlerquellen bei der Installation von Pneumatik Steckverbindern?
Typische Fehler bei der Installation sind die Verwendung falscher Schlauchgrößen sowie ein unvollständiges Einstecken des Pneumatikschlauches. Außerdem können Verschmutzungen an den Dichtflächen zu Problemen führen. Übermäßige Biegungen der Leitungen unmittelbar am Steckverbinder stellen ebenfalls eine häufige Fehlerquelle dar.

» Was ist ein Pneumatik Steckverbinder?
Die Pneumatik Steckverbinder stellen hochwertige und zuverlässige Verbindungselemente dar, die speziell für den Einsatz in Pneumatiksystemen entwickelt wurden. Sie ermöglichen eine sichere, stabile und zugleich schnelle Verbindung von Druckluftschläuchen. Durch ihre präzise Konstruktion und robuste Materialauswahl gewährleisten diese Steckverbinder eine dauerhafte Dichtheit und eine hohe Beständigkeit gegenüber mechanischen sowie chemischen Beanspruchungen.

» Was unterscheidet PU-Pneumatikschläuche von PVC- oder Gummischläuchen?
PU-Pneumatikschläuche bieten im Vergleich zu PVC- oder Gummischläuchen eine höhere Abriebfestigkeit, bessere Flexibilität und längere Lebensdauer. Sie sind beständig gegenüber Ölen, Fetten, Chemikalien und UV-Strahlung, wodurch sie sich ideal für industrielle Anwendungen und den Außeneinsatz eignen. Im Gegensatz zu PVC bleiben sie auch bei niedrigen Temperaturen flexibel, während sie gleichzeitig leichter und formstabiler sind als Gummischläuche.

» Für welche Anwendungen eignen sich die Pneumatikschläuche?
Pneumatikschläuche eignen sich ideal für eine Vielzahl von Anwendungen, bei denen Druckluft effizient und zuverlässig transportiert werden muss. Sie finden Verwendung in Druckluftsystemen der Industrie, etwa im Maschinenbau, in der Automatisierung oder bei Pneumatik-Robotern. Durch ihre Flexibilität und Formstabilität sind sie besonders gut für bewegliche Anwendungen und enge Einbauräume geeignet. Zudem finden sie Anwendung in Hobbywerkstätten, etwa für Druckluftwerkzeuge oder kleine Kompressoranlagen, da sie leicht zu verlegen sind und nur geringe Druckverluste aufweisen.

» Bei welchen Temperaturen ist der PU Pneumatikschlauch einsetzbar?
PU-Pneumatikschläuche sind in einem breiten Temperaturbereich einsetzbar und eignen sich daher für vielfältige Umgebungen. Sie bleiben auch bei Kälte flexibel und zuverlässig und können in der Regel bei Temperaturen von etwa –30 °C bis +60 °C verwendet werden. Innerhalb dieses Bereichs behalten sie ihre Formstabilität, Druckfestigkeit und Elastizität, was sie ideal für Anwendungen in Innenräumen sowie im moderaten Außenbereich macht.

» Wann muss ein Pneumatikschlauch gewechselt werden?
Ein Pneumatikschlauch sollte spätestens nach 6 Jahren ab Herstellungsdatum oder bei sichtbaren Schäden wie Rissen, Abrieb oder Verformungen ausgetauscht werden. Auch Materialermüdung ohne äußere Anzeichen kann die Sicherheit beeinträchtigen und einen Wechsel notwendig machen. Eine regelmäßige Überprüfung gemäß Norm NPR5527 ist wichtig, um frühzeitig Schäden zu erkennen, wobei das Prüfintervall je nach Risikoanalyse angepasst werden kann. Bei besonders hohen Anforderungen oder rauen Bedingungen ist ein früherer Austausch empfehlenswert.

» Was ist der minimale Biegeradius und was gibt es dabei zu beachten?
Der minimale Biegeradius eines Pneumatikschlauchs ist der kleinste Radius, in den der Schlauch ohne Beschädigung gebogen werden kann. Er hängt vom Schlauchtyp, Durchmesser und der Wandstärke ab. Allgemein gilt, dass der Biegeradius nicht kleiner als 6 bis 10 mal dem Schlauch-Außendurchmesser sein sollte, um Knicke oder Beschädigungen zu vermeiden.

» Wie verbinde ich einen Pneumatikschlauch?
Zur Verbindung eines Pneumatikschlauchs werden in der Regel praktische Steckverbinder eingesetzt. Dabei wird der Schlauch bis zum Anschlag in die Kupplung eingeschoben, wo eine integrierte Dichtung für eine zuverlässige Abdichtung sorgt. Ein Arretierungsmechanismus, meist in Form einer Haltekralle, fixiert den Schlauch sicher in der Verbindung. Zum Lösen genügt das Eindrücken der Entriegelungsmuffe, sodass der Schlauch schnell und werkzeuglos entfernt werden kann. In unserem Sortiment finden Sie dafür geeignete Steckverbinder in verschiedenen Ausführungen und Bauformen.

» Wie schneide ich einen Pneumatikschlauch richtig zu?
Um den Pneumatikschlauch richtig zuzuschneiden, sollten Sie stets einen sauberen und geraden Schnitt sicherstellen. Verwenden Sie dafür idealerweise einen speziellen Schlauchschneider oder eine scharfe, feine Schere, um das Material nicht zu quetschen oder auszufransen. Ein unsauberer Schnitt kann zu Unebenheiten am Schlauchende führen, was wiederum Undichtigkeiten oder Probleme bei der Verbindung mit Steckverbindern verursachen kann. Nach dem Schneiden empfiehlt es sich, die Schnittstelle kurz zu prüfen und gegebenenfalls vorsichtig zu entgraten, um eine optimale Abdichtung und Montage zu gewährleisten.

» Was ist der Unterschied zwischen PU-, PA- und PE-Schläuchen?
PU-, PA- und PE-Schläuche unterscheiden sich vor allem in Flexibilität, Abriebfestigkeit und Druckbeständigkeit. PU-Schläuche sind sehr flexibel und abriebfest, weshalb sie sich gut für bewegliche Anwendungen eignen. PA-Schläuche zeichnen sich durch hohe Druckfestigkeit und chemische Resistenz aus und sind daher ideal für anspruchsvolle Industrieeinsätze. PE-Schläuche sind robust und chemikalienbeständig, jedoch weniger flexibel als PU-Schläuche. Die Wahl des Schlauchtyps hängt somit von den spezifischen Anforderungen an Flexibilität, Druck und Einsatzumgebung ab. Für weitere Informationen stellen wir Ihnen den Ratgeber "Die richtige Materialwahl bei Pneumatikschläuchen" zur Verfügung.
