KF Vakuumrohr 4-Wege-Kreuz Edelstahl - KF25

Produktübersicht

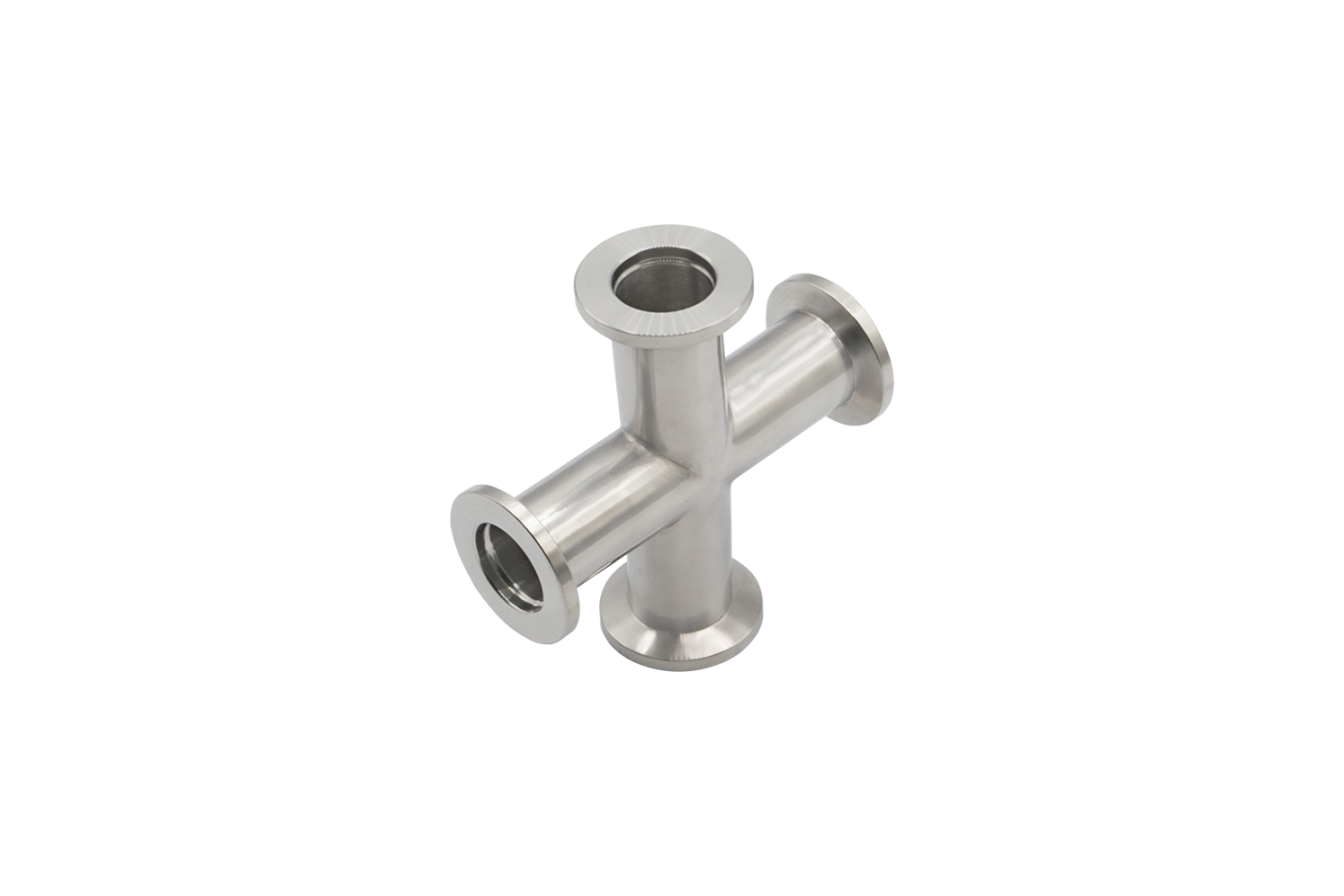

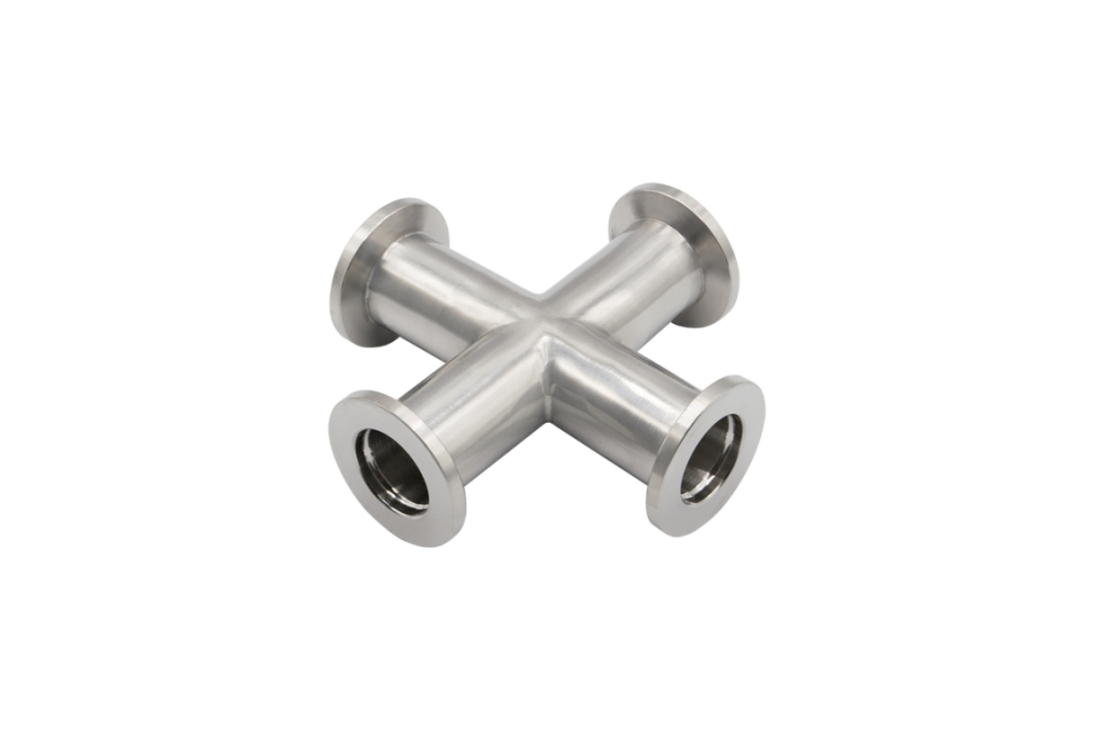

Vakuumrohr 4-Wege-Kreuze mit KF-Flansch (Kleinflansch) sind Verbindungselemente in der Vakuumtechnik, die zur Verzweigung von Rohrleitungen in vier Richtungen dienen. Sie verbinden zwei sich rechtwinklig kreuzende Leitungsstränge an einem zentralen Knotenpunkt und schaffen so gleichzeitig einen zusätzlichen Anschluss gegenüber einem T-Stück. Diese standardisierten Rohrbauteile entsprechen den Normen DIN 28403 und ISO 2861 und sind in den Nennweiten DN 10 bis DN 40 verfügbar. Die 4-Wege-Kreuze ermöglichen den Aufbau komplexer Vakuumsysteme im Grob-, Fein- und Hochvakuumbereich bis zu einem Druckbereich von 10⁻⁹ mbar.

Über die vier Flansche lassen sich an einem einzigen Bauteil mehrere Komponenten anschließen, beispielsweise eine durchgehende Saugleitung sowie ein Messgerät und ein Ventil an den beiden Querabgängen. Dadurch reduziert sich der Bedarf an zusätzlichen Verbindungsstücken, und die Anzahl potenzieller Leckstellen im System sinkt.

Konstruktionsmerkmale und Funktionsweise

Die kreuzförmige Konstruktion besteht aus vier identischen KF-Flanschen, die paarweise gegenüberliegen und jeweils in einem 90-Grad-Winkel zueinander angeordnet sind. Zwei gerade Rohrachsen schneiden sich dabei in einem gemeinsamen Mittelpunkt, sodass alle vier Anschlüsse in einer Ebene liegen. Die Flansche weisen eine konische Geometrie auf, die eine selbstzentrierende Montage ermöglicht.

Die Abdichtung erfolgt stirnseitig mittels O-Ring-Dichtungen, die an einem Zentrierring befestigt sind. Der Zentrierring gewährleistet die koaxiale Ausrichtung der jeweiligen Flanschverbindung und definiert die exakte Verpressung des O-Rings. Jede der vier Verbindungen wird durch einen Spannring gesichert, der um die Flansche gelegt und angezogen wird, wodurch eine vakuumdichte Verbindung entsteht. Da alle vier Anschlüsse gleich aufgebaut sind, ist die Ausrichtung des Kreuzes im System frei wählbar.

Material und Oberflächenbehandlung

Edelstahl-Ausführung: Die 4-Wege-Kreuze werden aus Edelstahl AISI 304 (1.4301 / V2A) gefertigt. Dieser Werkstoff bietet eine hohe Korrosionsbeständigkeit, geringe Ausgasraten sowie gute chemische und mechanische Beständigkeit. Die Oberflächen sind poliert, um Partikelablagerungen zu minimieren und die Reinigbarkeit zu verbessern. Damit bleibt die Dichtheit und Funktionsfähigkeit des Vakuumsystems auch über längere Betriebszeiträume erhalten.

Anwendungsbereiche

• Vakuumpumpensysteme zur Verzweigung und Zusammenführung von Saugleitungen
• Beschichtungsanlagen für die Gasverteilung
• Laborvakuumsysteme in Forschungseinrichtungen
• Industrielle Vakuumprozessanlagen
• Halbleiterfertigungsanlagen
• Analysegeräte und Massenspektrometer
• Kryotechnische Anwendungen
• Vakuumisolierte Behälter und Leitungen
• Messstellen, an denen mehrere Komponenten wie Manometer, Sensoren und Ventile gleichzeitig anzubinden sind

Technische Vorteile

Vier Anschlüsse an einem Bauteil: Das Kreuz stellt an einem zentralen Knotenpunkt vier Flansche bereit und ersetzt so mehrere einzelne Verbindungsstücke. Das vereinfacht die Leitungsführung und verringert die Anzahl der Dichtstellen.

Schnelle Montage: Das KF-Flanschsystem ermöglicht werkzeuglose Verbindungen, die innerhalb weniger Sekunden hergestellt werden können. Die konische Flanschgeometrie sorgt für eine automatische Zentrierung.

Wiederverwendbarkeit: Die Verbindungen sind beliebig oft lösbar und wieder montierbar, ohne dass Komponenten beschädigt werden. Das erleichtert Wartungsarbeiten und Systemanpassungen.

Vakuumdichte Verbindung: Bei fachgerechter Montage werden Leckraten von weniger als 10⁻⁹ mbar·l/s erreicht, was für die meisten Vakuumanwendungen ausreicht.

Temperaturbeständigkeit: Je nach Material und Dichtungswerkstoff sind Betriebstemperaturen von −196 °C bis +350 °C möglich, wodurch ein breiter Einsatzbereich abgedeckt wird.

Kompatibilität

Die 4-Wege-Kreuze sind vollständig kompatibel mit allen KF-Komponenten nach DIN 28403 und ISO 2861, unabhängig vom Hersteller. Die Standardnennweiten DN 10, DN 16, DN 25, DN 40 und DN 50 korrespondieren mit definierten Flanschdurchmessern von 30, 40, 55, 75 und 86 mm. Innerhalb einer Nennweite lassen sich die vier Flansche mit den passenden Zentrierringen, Dichtungen und Spannringen desselben Standards kombinieren.

Montage und Handhabung

Montageschritte

• Reinigung aller Flanschoberflächen von Verunreinigungen
• Einlegen des Zentrierrings mit O-Ring zwischen die jeweils zu verbindenden Flansche
• Anlegen des Spannrings um die Flanschverbindung
• Handfestes Anziehen des Spannringverschlusses, bis die Flanschstirnflächen am Zentrierring anliegen
• Wiederholung des Vorgangs für alle vier Anschlüsse
• Prüfung der korrekten Ausrichtung aller Komponenten

Wichtige Hinweise

Bei Vibrationen oder mechanischen Belastungen sollten zusätzliche Federungskörper zur Entkopplung eingesetzt werden. Die Spannringe dürfen nicht übermäßig angezogen werden, da dies zu Verformungen oder Beschädigungen der Dichtung führen kann. Bei mehreren gleichzeitig angebundenen Komponenten ist auf eine ausreichende mechanische Abstützung zu achten, damit das Kreuz nicht einseitig belastet wird.

Wartung und Lebensdauer

4-Wege-Kreuze aus Edelstahl sind nahezu wartungsfrei und weisen bei sachgemäßer Verwendung eine sehr lange Lebensdauer auf. Die O-Ring-Dichtungen sollten regelmäßig auf Beschädigungen kontrolliert und bei Bedarf ausgetauscht werden. Typische Wechselintervalle liegen je nach Einsatzbedingungen zwischen sechs Monaten und mehreren Jahren.

Wartungsempfehlungen

• Regelmäßige Sichtprüfung der Flanschoberflächen auf Kratzer oder Beschädigungen
• Kontrolle der O-Ring-Elastizität und -Oberfläche an allen vier Anschlüssen
• Reinigung der Komponenten mit isopropanolgetränkten, fusselfreien Tüchern
• Lagerung der Ersatzdichtungen unter kontrollierten Bedingungen
• Dokumentation der Wartungsintervalle und durchgeführten Arbeiten

Bei Elastomerdichtungen sind die Temperatur- und Medienbeständigkeit zu beachten. Für spezielle Anforderungen stehen verschiedene Dichtungsmaterialien wie FPM/FKM (Viton), FFKM (Kalrez) oder Metalldichtungen aus Aluminium zur Verfügung.
