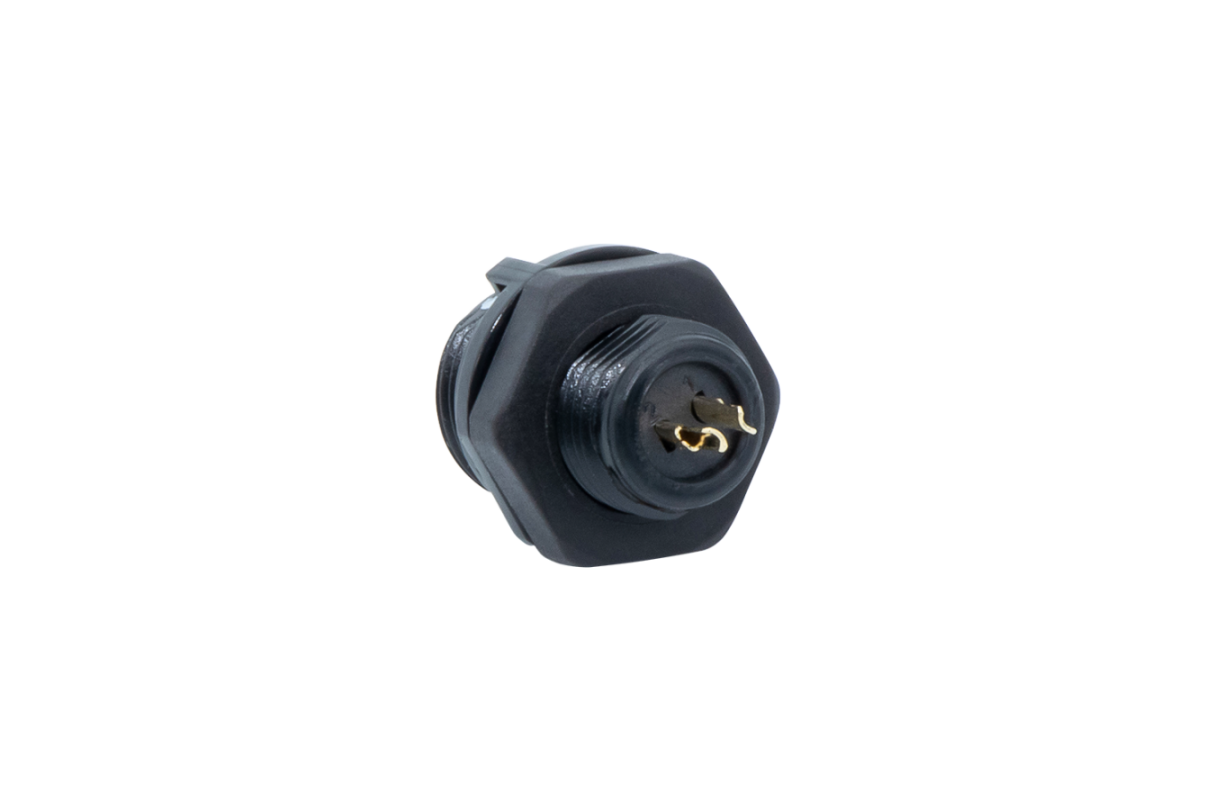

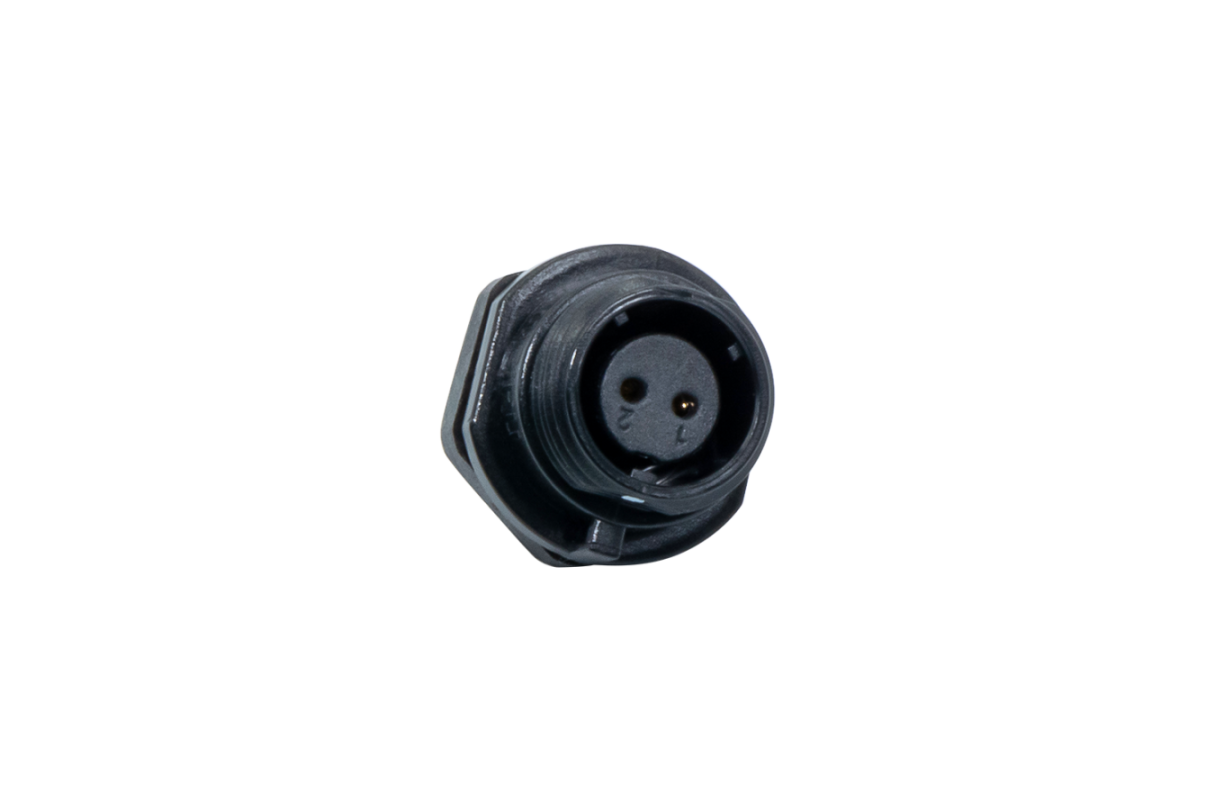

Weipu Steckverbinder - SP1112/S2-N
1,90 €*
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
ST.WP.SP1112S2-N
Produktinformationen "Weipu Steckverbinder - SP1112/S2-N"
Die Weipu Steckverbinder stehen für eine hohe Qualität und zeichnen sich aus durch ihre zuverlässige Leistung auch unter anspruchsvollen Bedingungen.
Die kompakte und zugleich robuste Bauweise gewährleistet eine einfache und zuverlässige Montage auch auf kleinstem Raum und ermöglicht den Einsatz im Innen- und Außenbereich.
Weipu Steckverbinder bieten eine zuverlässige elektrische Verbindung bei hohen Strömen und Spannungen. Dies macht sie besonders geeignet für anspruchsvolle elektronische Anwendungen.
Für diese Artikel stellen wir die technischen Daten zur Verfügung, damit vor dem Kauf die Kompatibilität geprüft werden kann.
Technische Daten
» Dauergebrauchstemperatur: -40 - +85 °C
» Material: Nylon / PC bzw. goldbeschichtetes Messing
» Material: Nylon / PC bzw. goldbeschichtetes Messing
Technische Zeichnungen / Daten
| # Kontakte | Kontaktart | max. Strom | max. Spannung | Kabelquerschnitt | |
|---|---|---|---|---|---|
|
Weipu Steckverbinder, SP1110/P2-N |
2 | männlich | 5 A | 180 V | ≤0,75 mm² |
|
Weipu Steckverbinder, SP1111/S2-N |
2 | weiblich | 5 A | 180 V | ≤0,75 mm² |
|
Weipu Einbau-Steckverbinder, SP1112/S2-N |
2 | weiblich | 5 A | 180 V | ≤0,75 mm² |
|
Weipu Steckverbinder, SP2110/P4II-1N |
4 | männlich | 30 A | 500 V | ≤4 mm² |
|
Weipu Steckverbinder, SP2111/S4II-1N |
4 | weiblich | 30 A | 500 V | ≤4 mm² |
|
Weipu Einbau-Steckverbinder, SP2112/S4-1N |
4 | weiblich | 30 A | 500 V | ≤4 mm² |
Häufig gestellte Fragen
» Was sind die besonderen Merkmale der Weipu Steckverbinder der SP-Serie?
Die Weipu-Steckverbinder der SP-Serie sind robuste, rund ausgeführte Steckverbindungen, die speziell für den Einsatz in rauen Umgebungen entwickelt wurden. Ihr hervorstechendstes Merkmal ist der zuverlässige Schutz gemäß IP68 – das bedeutet, sie sind vollständig staubdicht und können dauerhaft unter Wasser eingesetzt werden, ohne Funktion oder Dichtigkeit zu verlieren. Die Gehäuse bestehen aus widerstandsfähigem Kunststoff, die Kontakte sind vergoldet, was sowohl hohe Leitfähigkeit als auch sehr gute Korrosionsbeständigkeit bietet. Die Steckverbinder sind für eine hohe Anzahl von Steckzyklen ausgelegt und verfügen über eine praktische Gewindeverriegelung, die eine sichere, vibrationsfeste Verbindung garantiert.
» Für welche Anwendungsbereiche ist die SP-Serie besonders gut geeignet?
Dank ihrer robusten Bauweise und dem hohen Schutzgrad ist die Weipu SP-Serie ideal für industrielle, landwirtschaftliche und maritime Anwendungen sowie überall dort, wo elektrische Verbindungen widrigen Bedingungen standhalten müssen. Typische Einsatzbereiche sind LED-Beleuchtungsanlagen im Außenbereich, Solartechnik, Elektromobilität, Maschinenbau, Steuerungs- und Automatisierungstechnik, Fahrzeugbau, Anlagenbau, Garten- und Landschaftsbau sowie Bühnen- und Veranstaltungstechnik. Auch in der Robotik und Medientechnik kommen sie häufig zum Einsatz, insbesondere dort, wo Vibrationsfestigkeit und Witterungsbeständigkeit entscheidend sind.
» Sind die Steckverbinder UV-beständig und für den Außeneinsatz geeignet?
Ja, die SP-Serie ist speziell für den Einsatz im Außenbereich konzipiert. Das Gehäusematerial ist nicht nur mechanisch stabil, sondern auch gegen UV-Strahlung, Feuchtigkeit und Temperaturschwankungen geschützt. Der Temperaturbereich reicht je nach Modell von ca. –40 °C bis +85 °C, was den Einsatz sowohl bei Frost als auch in wärmeren Regionen problemlos erlaubt. Auch längere Sonnenexposition beeinträchtigt weder die Gehäusefestigkeit noch die Dichtungseigenschaften.
» Wie wird die Verbindung zwischen Stecker und Buchse gesichert?
Die SP-Steckverbinder verfügen über eine mechanische Gewindeverriegelung, die mit wenigen Umdrehungen manuell fixiert wird. Dadurch ist die Verbindung besonders vibrations- und zugfest, was bei mobilen oder mechanisch beanspruchten Anwendungen wie Fahrzeugen, Robotern oder Maschinen von großem Vorteil ist. Ein unabsichtliches Lösen der Verbindung durch Vibrationen, Zugkräfte oder Erschütterungen ist damit nahezu ausgeschlossen.
» Wie lassen sich die Steckverbinder montieren und anschließen?
Die Montage der SP-Steckverbinder ist unkompliziert und benutzerfreundlich. Die Buchsen können in Gehäusewände eingebaut und dort verschraubt oder geklemmt werden. Nachdem die Kabelseite gelötet wurde, wird der Stecker mit dem Gegenstück einfach verschraubt. Ein O-Ring oder Flachdichtung am Flansch sorgt zusätzlich für eine wasserdichte Verbindung zur Gehäusewand.
» Sind die Steckverbinder gegen Vibrationen und Erschütterungen gesichert?
Ja, durch die mechanische Gewindeverriegelung und die präzise Passform ist die SP-Serie hervorragend gegen Erschütterungen, Schwingungen und andere mechanische Belastungen geschützt. Dies ist besonders relevant in mobilen Maschinen, Fahrzeugen, auf Schiffen oder in industriellen Anlagen mit beweglichen Teilen. Eine zusätzliche Zugentlastung im Kabel selbst erhöht die Sicherheit nochmals.
» Kann ich die Weipu Steckverbinder auch unter Spannung trennen oder verbinden?
Das Stecken und Trennen unter Last ist bei der Steckverbindern grundsätzlich nicht empfohlen, da es zu Lichtbögen kommen kann, die sowohl die Kontakte beschädigen als auch eine Gefahr darstellen. Besonders bei höheren Spannungen oder Strömen sollte die Stromversorgung immer vor dem Trennen unterbrochen werden.
» Wie widerstandsfähig sind die Steckverbinder gegenüber Chemikalien oder Ölen?
Die SP-Serie ist resistent gegen viele haushaltsübliche Öle, Fette und Reinigungsmittel. In industriellen Umgebungen mit aggressiveren Substanzen (z. B. Kühlmittel, Schmierstoffe, Lösungsmittel) sollte die Materialbeständigkeit geprüft werden.
Die Weipu-Steckverbinder der SP-Serie sind robuste, rund ausgeführte Steckverbindungen, die speziell für den Einsatz in rauen Umgebungen entwickelt wurden. Ihr hervorstechendstes Merkmal ist der zuverlässige Schutz gemäß IP68 – das bedeutet, sie sind vollständig staubdicht und können dauerhaft unter Wasser eingesetzt werden, ohne Funktion oder Dichtigkeit zu verlieren. Die Gehäuse bestehen aus widerstandsfähigem Kunststoff, die Kontakte sind vergoldet, was sowohl hohe Leitfähigkeit als auch sehr gute Korrosionsbeständigkeit bietet. Die Steckverbinder sind für eine hohe Anzahl von Steckzyklen ausgelegt und verfügen über eine praktische Gewindeverriegelung, die eine sichere, vibrationsfeste Verbindung garantiert.
» Für welche Anwendungsbereiche ist die SP-Serie besonders gut geeignet?
Dank ihrer robusten Bauweise und dem hohen Schutzgrad ist die Weipu SP-Serie ideal für industrielle, landwirtschaftliche und maritime Anwendungen sowie überall dort, wo elektrische Verbindungen widrigen Bedingungen standhalten müssen. Typische Einsatzbereiche sind LED-Beleuchtungsanlagen im Außenbereich, Solartechnik, Elektromobilität, Maschinenbau, Steuerungs- und Automatisierungstechnik, Fahrzeugbau, Anlagenbau, Garten- und Landschaftsbau sowie Bühnen- und Veranstaltungstechnik. Auch in der Robotik und Medientechnik kommen sie häufig zum Einsatz, insbesondere dort, wo Vibrationsfestigkeit und Witterungsbeständigkeit entscheidend sind.
» Sind die Steckverbinder UV-beständig und für den Außeneinsatz geeignet?
Ja, die SP-Serie ist speziell für den Einsatz im Außenbereich konzipiert. Das Gehäusematerial ist nicht nur mechanisch stabil, sondern auch gegen UV-Strahlung, Feuchtigkeit und Temperaturschwankungen geschützt. Der Temperaturbereich reicht je nach Modell von ca. –40 °C bis +85 °C, was den Einsatz sowohl bei Frost als auch in wärmeren Regionen problemlos erlaubt. Auch längere Sonnenexposition beeinträchtigt weder die Gehäusefestigkeit noch die Dichtungseigenschaften.
» Wie wird die Verbindung zwischen Stecker und Buchse gesichert?
Die SP-Steckverbinder verfügen über eine mechanische Gewindeverriegelung, die mit wenigen Umdrehungen manuell fixiert wird. Dadurch ist die Verbindung besonders vibrations- und zugfest, was bei mobilen oder mechanisch beanspruchten Anwendungen wie Fahrzeugen, Robotern oder Maschinen von großem Vorteil ist. Ein unabsichtliches Lösen der Verbindung durch Vibrationen, Zugkräfte oder Erschütterungen ist damit nahezu ausgeschlossen.
» Wie lassen sich die Steckverbinder montieren und anschließen?
Die Montage der SP-Steckverbinder ist unkompliziert und benutzerfreundlich. Die Buchsen können in Gehäusewände eingebaut und dort verschraubt oder geklemmt werden. Nachdem die Kabelseite gelötet wurde, wird der Stecker mit dem Gegenstück einfach verschraubt. Ein O-Ring oder Flachdichtung am Flansch sorgt zusätzlich für eine wasserdichte Verbindung zur Gehäusewand.
» Sind die Steckverbinder gegen Vibrationen und Erschütterungen gesichert?
Ja, durch die mechanische Gewindeverriegelung und die präzise Passform ist die SP-Serie hervorragend gegen Erschütterungen, Schwingungen und andere mechanische Belastungen geschützt. Dies ist besonders relevant in mobilen Maschinen, Fahrzeugen, auf Schiffen oder in industriellen Anlagen mit beweglichen Teilen. Eine zusätzliche Zugentlastung im Kabel selbst erhöht die Sicherheit nochmals.
» Kann ich die Weipu Steckverbinder auch unter Spannung trennen oder verbinden?
Das Stecken und Trennen unter Last ist bei der Steckverbindern grundsätzlich nicht empfohlen, da es zu Lichtbögen kommen kann, die sowohl die Kontakte beschädigen als auch eine Gefahr darstellen. Besonders bei höheren Spannungen oder Strömen sollte die Stromversorgung immer vor dem Trennen unterbrochen werden.
» Wie widerstandsfähig sind die Steckverbinder gegenüber Chemikalien oder Ölen?
Die SP-Serie ist resistent gegen viele haushaltsübliche Öle, Fette und Reinigungsmittel. In industriellen Umgebungen mit aggressiveren Substanzen (z. B. Kühlmittel, Schmierstoffe, Lösungsmittel) sollte die Materialbeständigkeit geprüft werden.
