CFK 3K Carbon Vierkantrohr glänzend - L=100mm, A=20x20, I=18x18

Q: Matt oder glänzend — welche Ausführung soll ich nehmen?

Technisch sind beide Ausführungen gleichwertig. Es ist dasselbe Laminat aus bidirektionalem 3K-Gewebe, mit denselben Werten für Steifigkeit, Festigkeit und Gewicht. Der Unterschied sitzt allein in der Deckschicht. Glänzend — die Gewebestruktur bleibt klar sichtbar, die Oberfläche spiegelt. Die Wahl, wo das Bauteil offen verbaut ist und gesehen werden soll. Matt — reflexionsarm und etwas griffiger, Kratzer und Fingerabdrücke fallen weniger auf. Gefragt in der Foto- und Videotechnik, im Drohnenbau mit Kamera und bei Messaufbauten, wo Spiegelungen stören. Nicht jede Abmessung gibt es in beiden Ausführungen — was lieferbar ist, steht in der Variantenauswahl des jeweiligen Artikels. Weitere Größen und Längen liefern wir auf Anfrage .

Produktinformationen "CFK 3K Carbon Vierkantrohr glänzend - L=100mm, A=20x20, I=18x18"

Produktübersicht

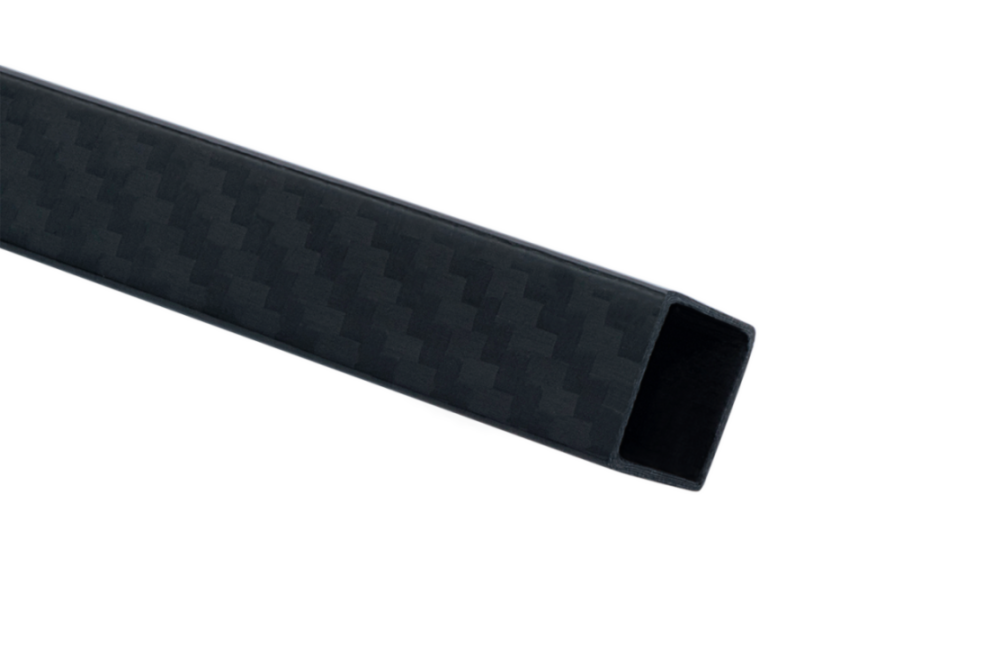

Das Carbon Vierkantrohr 3K glänzend ist ein CFK-Vierkantrohr aus 3K-Carbongewebe mit glänzender Oberfläche. Außen zeigt es die typische Karostruktur von Sichtcarbon, unter der Deckschicht ein leichtes, steifes Hohlprofil aus kohlenstofffaserverstärktem Kunststoff. Als Carbon-Vierkantprofil eignet es sich überall dort, wo ein Bauteil leicht sein soll und man es auch sehen darf. Welche Abmessungen und Längen wir führen, steht in der Variantenauswahl und in der Maßtabelle; Sondergrößen und Sonderlängen können Sie ab einer ausreichenden Stückzahl auf Anfrage bestellen.

Aufbau

„3K“ heißt, dass jeder Faserstrang aus rund 3.000 Kohlenstofffasern besteht. Die Stränge sind zu einem Gewebe verwoben, die Fasern laufen also längs und quer. Dadurch nimmt das Kohlefaser-Vierkantprofil Biegung und Verdrehung gleichmäßiger auf als ein Rohr mit rein längs liegenden Fasern und ist an den Kanten weniger empfindlich. Die ebenen Seiten lassen sich sauber klemmen, verschrauben und verkleben, und in einer Aufnahme dreht sich das Rohr nicht mit.

Wofür es eingesetzt wird

Modellbau und Drohnen: Rahmen, Ausleger und Holme
Vorrichtungs- und Maschinenbau: leichte Streben und Träger an bewegten Achsen
Mess- und Kameratechnik: Halter, Ausleger und Stative
Sichtteile: Blenden, Griffe und Rahmen, an denen die Carbonoptik gewollt ist

Für Bauteile, bei denen es vor allem auf Längssteifigkeit ankommt und die Optik zweitrangig ist, gibt es das pultrudierte CFK Vierkantrohr Carbon matt.

Bearbeiten

Abgelängt wird am saubersten mit einer dünnen Diamant-Trennscheibe bei hoher Drehzahl, gebohrt mit Hartmetall- oder Diamantwerkzeug; eine Unterlage an der Austrittsseite verhindert ausgefranste Kanten. Klebeflächen leicht anschleifen und entfetten, dann hält ein Epoxidkleber am besten. Beim Sägen, Bohren und Schleifen entsteht feiner Carbonstaub: Absaugung, Atemschutz und Schutzbrille gehören dazu.

Pflege und Grenzen

Die glänzende Oberfläche reinigen Sie mit einem weichen Tuch und mildem Reiniger, scheuernde Mittel zerkratzen die Deckschicht. Schläge auf die Kanten, punktförmige Last und Hitze können das Laminat schädigen; bei tragenden Teilen lohnt ab und zu ein Blick auf Risse oder Ablösungen.

Alle Kennwerte sind Richtwerte, keine zugesicherten Eigenschaften, Angaben ohne Gewähr.

Weiterführende Informationen

CFK vs. GFK: Welches Material ist das Richtige für dein Projekt?
Hier lernen Sie die Unterschiede zwischen CFK (kohlenstofffaserverstärktem Kunststoff) und GFK (glasfaserverstärktem Kunststoff) kennen und erhalten Unterstützung bei der Auswahl des passenden Materials für Ihr Projekt. Dabei werden die jeweiligen Vorteile, Nachteile und typischen Anwendungsgebiete beider Materialien ausführlich erklärt, um die richtige Entscheidung zu treffen.

CFK Bearbeitung Anleitung
Diese Anleitung informiert über die professionellen Techniken zur Bearbeitung von CFK (Carbonfaserverstärktem Kunststoff), einschließlich des Schneidens von Gewebe, Stangenmaterial und Fräsens von Platten. Es werden detaillierte Anleitungen und spezifische Werkzeuge vorgestellt, um präzise und sichere Ergebnisse zu erzielen, wobei auch auf wichtige Sicherheitsvorkehrungen hingewiesen wird.

Der Verlauf der Fasern bei CFK-Materialien – Varianten, Vor- und Nachteile
In diesem Leitfaden werden die verschiedenen Faserverläufe bei CFK-Materialien erklärt und auf die jeweiligen Vor- und Nachteile eingegangen. Es wird aufgezeigt, wie unterschiedliche Faseranordnungen, wie unidirektional, bidirektional, multiaxial und quasiaisotrop, die Festigkeit, Steifigkeit und Eignung des Materials für spezifische Anwendungen beeinflussen.

Technische Daten

» Faserorientierung: bidirektional
» Durchmessertoleranz: 0,1 mm
» Oberfläche: glänzend
» Faser: Carbon, 3K

Technische Zeichnungen / Daten

Zeichnung des Carbon-Vierkantrohrs mit Bemaßung

	L	D1	D2	d1	d2
CFK Vierkantrohr 3K, 100 mm,15x15 x 13x13	100	15	15	13	13
CFK Vierkantrohr 3K, 1000 mm,15x15 x 13x13	1000	15	15	13	13
CFK Vierkantrohr 3K, 300 mm,15x15 x 13x13	300	15	15	13	13
CFK Vierkantrohr 3K, 600 mm,15x15 x 13x13	600	15	15	13	13
CFK Vierkantrohr 3K, 100 mm,18x18 x 16x16	100	18	18	16	16
CFK Vierkantrohr 3K, 1000 mm,18x18 x 16x16	1000	18	18	16	16
CFK Vierkantrohr 3K, 300 mm,18x18 x 16x16	300	18	18	16	16
CFK Vierkantrohr 3K, 600 mm,18x18 x 16x16	600	18	18	16	16
CFK Vierkantrohr 3K, 100 mm,20x20 x 18x18	100	20	20	18	18
CFK Vierkantrohr 3K, 1000 mm,20x20 x 18x18	1000	20	20	18	18
CFK Vierkantrohr 3K, 300 mm,20x20 x 18x18	300	20	20	18	18
CFK 3K Carbon Vierkantrohr glänzend L=600mm, A=20x20, I=18x18	600	20	20	18	18
CFK Vierkantrohr 3K, 1000 mm,25x25 x 23x23	1000	25	25	23	23

Häufig gestellte Fragen

» Matt oder glänzend — welche Ausführung soll ich nehmen?
Technisch sind beide Ausführungen gleichwertig. Es ist dasselbe Laminat aus bidirektionalem 3K-Gewebe, mit denselben Werten für Steifigkeit, Festigkeit und Gewicht. Der Unterschied sitzt allein in der Deckschicht.

Glänzend — die Gewebestruktur bleibt klar sichtbar, die Oberfläche spiegelt. Die Wahl, wo das Bauteil offen verbaut ist und gesehen werden soll.
Matt — reflexionsarm und etwas griffiger, Kratzer und Fingerabdrücke fallen weniger auf. Gefragt in der Foto- und Videotechnik, im Drohnenbau mit Kamera und bei Messaufbauten, wo Spiegelungen stören.

Nicht jede Abmessung gibt es in beiden Ausführungen — was lieferbar ist, steht in der Variantenauswahl des jeweiligen Artikels. Weitere Größen und Längen liefern wir auf Anfrage.

» Welche Vorteile entstehen durch den bidirektionalen Faserverlauf bei CFK 3K?
Der bidirektionale Faserverlauf bei CFK 3K sorgt für Festigkeit in zwei Richtungen, da die Fasern sowohl längs als auch quer verlaufen. Dadurch wird das Material in beide Richtungen verstärkt und vielseitiger einsetzbar. Zudem verbessert die zusätzliche Faserlage in Querrichtung die Querstabilität und erhöht die Festigkeit gegenüber seitlichen Kräften, was in vielen Anwendungen von großem Vorteil ist.

» Was bedeutet die Bezeichnung "3K"?
„3K“ beschreibt das Carbongewebe: Jeder Faserstrang besteht aus rund 3.000 Einzelfilamenten. Die Zahl sagt etwas über die Feinheit des Gewebes und damit über das sichtbare Karomuster, nicht über die Festigkeit. Feinere Stränge ergeben ein engeres Muster, gröbere wie 12K ein weiteres.

» Gibt es besondere Hinweise für die Lagerung von CFK?

Lagern Sie CFK trocken und bei Raumtemperatur.
Schützen Sie unlackierte Teile vor dauerhaftem Sonnenlicht. UV-Strahlung lässt das Harz mit der Zeit vergilben und an der Oberfläche spröde werden.
Lagern Sie lange Teile liegend und auf ganzer Länge unterstützt, nicht schräg angelehnt oder dauerhaft unter Last.
Schützen Sie Kanten und Ecken vor Stößen. Dort löst sich ein Laminat am ehesten.

» Welche Vorteile bietet CFK?
Kohlenstofffaserverstärkter Kunststoff verbindet geringes Gewicht mit hoher Steifigkeit:

deutlich leichter als Aluminium oder Stahl bei vergleichbarer Steifigkeit
hohe Festigkeit in Faserrichtung, bei Gewebe in Längs- und Querrichtung
gute Beständigkeit bei wechselnder Belastung
rostet und korrodiert nicht
dehnt sich bei Wärme nur wenig aus

Beachten Sie: Carbon leitet Strom. Liegt CFK direkt an Aluminium und kommt Feuchtigkeit dazu, kann das Aluminium an der Kontaktstelle korrodieren. Eine Kunststoffscheibe, eine Klebefuge oder eine Lackschicht dazwischen verhindert das.

» Wie schneide und bearbeite ich CFK?
Sägen, bohren und fräsen Sie CFK mit Hartmetall- oder diamantbeschichteten Werkzeugen. Gewöhnlicher Werkzeugstahl stumpft an den Fasern schnell ab. Zum Trennen eignen sich feinzahnige Hartmetall-Sägeblätter oder Diamant-Trennscheiben. Beim Fräsen von Platten fransen die Decklagen mit Fräsern mit gegenläufiger Spirale (Up-Down-Cut) weniger aus. Legen Sie beim Bohren eine Opferplatte unter oder spannen Sie das Rohr fest ein, damit die Austrittsseite nicht ausbricht. Schnittkanten schleifen Sie mit feinem Nassschleifpapier nach.
Wichtig: CFK-Staub ist gesundheitsschädlich und elektrisch leitfähig. Arbeiten Sie mit Absaugung, Atemschutzmaske und Schutzbrille, und halten Sie den Staub von Elektronik fern.
Eine ausführliche Anleitung finden Sie in unseren Ratgebern.

» Welche Einsatzgebiete gibt es für CFK?
Typische Anwendungen umfassen:

Modellbau (Drohnen, Flugzeugmodelle)
Sportgeräte (Fahrradrahmen, Paddelschäfte, Stöcke)
Automobilindustrie
Luft- und Raumfahrt
Robotik
Mess- und Prüftechnik
Ausleger und Stative
Allgemeine Leichtbaukonstruktionen

» Welche Sicherheitsvorkehrungen sind bei der CFK-Bearbeitung zu beachten?

Atemschutzmaske: Tragen Sie immer eine Atemschutzmaske (FFP2 oder FFP3), um CFK-Staub nicht einzuatmen.
Schutzbrille: Schützen Sie Ihre Augen vor umherfliegenden Fasern und Partikeln.
Handschuhe: Beim Bearbeiten von CFK immer schnittfeste Handschuhe tragen, um Verletzungen zu vermeiden.
Absaugung: Eine effektive Staubabsaugung ist entscheidend, um den feinen CFK-Staub aus der Luft zu entfernen.

» Was ist CFK?
CFK, oder Carbonfaserverstärkter Kunststoff, besteht aus einem Polymer (oft Epoxidharz) als Matrix, die durch Carbonfasern verstärkt wird. Die Carbonfasern sind extrem dünn und bestehen aus Kohlenstoffatomen, die in kristallinen Strukturen angeordnet sind, was ihnen eine enorme Festigkeit verleiht.
