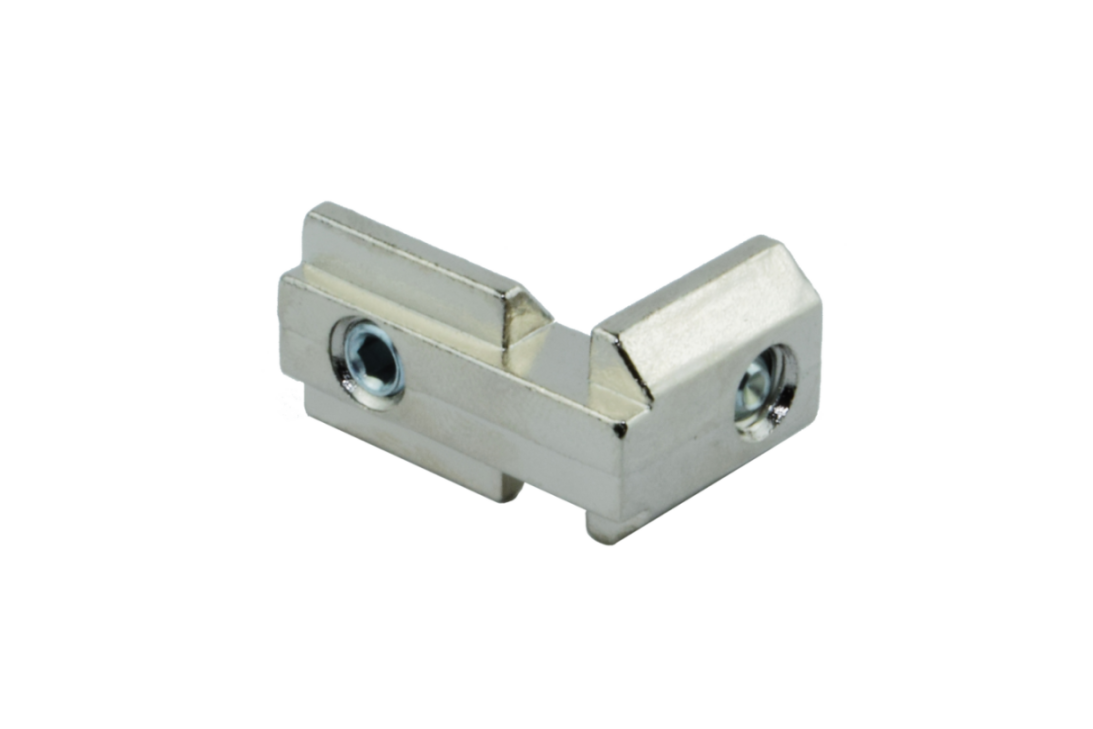

Innenwinkel / Außenwinkel - Nut 8, Variante B (Außenwinkel)

Produktinformationen "Innenwinkel / Außenwinkel - Nut 8, Variante B (Außenwinkel)"

Produktübersicht

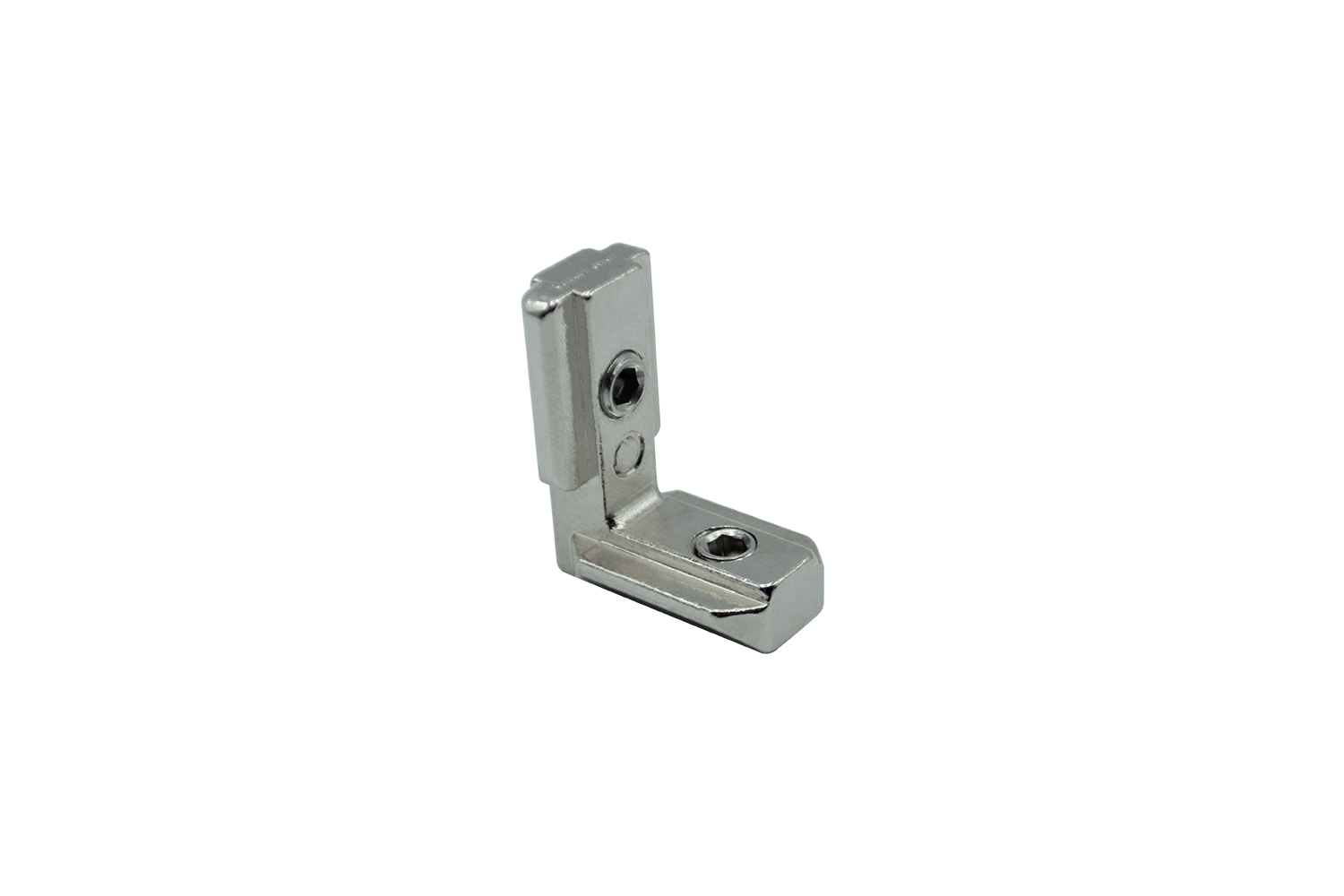

Die Innenwinkel- und Außenwinkel-Produktfamilie von CNC-Zubehör umfasst speziell entwickelte Profilverbinder für die rechtwinklige Verbindung von Aluminiumprofilen. Diese Verbindungselemente sind in zwei Grundvarianten verfügbar: Variante A als Innenwinkel für die innenliegende Montage und Variante B als Außenwinkel für die außenliegende Anbringung. Die Produktreihe deckt unterschiedliche Nutbreiten ab, wobei die Hauptausführungen für Nutöffnungen von 8 mm und 10 mm konzipiert sind.

Konstruktionsmerkmale und Funktionsweise

Die Winkelverbinder ermöglichen eine präzise 90-Grad-Verbindung zwischen zwei Aluminiumprofilen ohne vorherige Profilbearbeitung. Das System basiert auf einer einfachen Einschubmontage, bei der die Schenkel des Winkels in die entsprechenden Nuten der zu verbindenden Profile eingeschoben werden. Die Fixierung erfolgt mittels vormontierter Madenschrauben, die eine zuverlässige Klemmwirkung in der Profilnut erzeugen. Der Unterschied zwischen den Varianten liegt in der Positionierung: Innenwinkel (Variante A) sitzen komplett innerhalb der Profilverbindung und bleiben unsichtbar, während Außenwinkel (Variante B) an der Außenseite der Profile anliegen und sichtbar bleiben.

Technische Ausführung

Jeder Winkel verfügt über präzise geformte Schenkel, die passgenau in die Standardnuten von Aluminiumprofilen eingreifen. Die integrierten Madenschrauben sind bereits in der optimalen Position vormontiert und ermöglichen eine sofortige Verwendung ohne zusätzliche Bauteile. Die Konstruktion berücksichtigt die gängigen Toleranzen von Aluminiumprofilen und gewährleistet eine spielfreie Verbindung.

Material und Oberflächenbehandlung

Sämtliche Winkel der Produktfamilie werden aus hochwertigem Zinkdruckguss gefertigt. Dieses Material wurde speziell für seine ausgezeichneten mechanischen Eigenschaften gewählt: Zinkdruckguss bietet eine hervorragende Maßhaltigkeit durch das hochpräzise Druckgussverfahren und ermöglicht die Herstellung komplexer Geometrien mit feinen Details. Die Legierung zeichnet sich durch gute mechanische Festigkeit und Widerstandsfähigkeit gegen Verformungen aus.

Die Oberfläche der Winkel ist naturbelassen (blank) und weist eine feine, gleichmäßige Struktur auf, die keine Nachbearbeitung erfordert. Das Material ist korrosionsbeständig und eignet sich sowohl für Innen- als auch für Außenanwendungen. Die natürliche Zinkschicht bietet einen grundlegenden Schutz gegen Oxidation und Feuchtigkeit.

Befestigungsmaterial

Die beiliegenden Madenschrauben bestehen aus verzinktem Stahl und sind mit einem Innensechskantantrieb ausgestattet. Die Verzinkung bietet zusätzlichen Korrosionsschutz und sorgt für eine lange Lebensdauer auch unter anspruchsvollen Bedingungen.

Anwendungsbereiche

Die Winkelverbinder finden vielseitige Anwendung in unterschiedlichen Bereichen der Konstruktionstechnik. Im Maschinenbau werden sie für Maschinenrahmen, Schutzverkleidungen und Prüfstände eingesetzt. Der Anlagenbau nutzt sie für modulare Betriebseinrichtungen und Automatisierungslösungen. Im Möbelbau ermöglichen sie die Konstruktion von Regalsystemen und ergonomischen Arbeitsplätzen.

Darüber hinaus eignen sich die Verbinder für DIY-Projekte und individuelle Konstruktionen. Typische Einsatzgebiete umfassen Montagelinien, Arbeitsplatzsysteme, Trennwände, Gestelle und Schutzeinhausungen. Die Flexibilität des Systems ermöglicht sowohl den Einsatz in der Serienproduktion als auch bei Einzelanfertigungen und Prototypenbau.

Technische Vorteile

Die Produktfamilie bietet mehrere technische Vorteile, die sie für professionelle Anwendungen qualifizieren:

  • Exzellente Maßhaltigkeit durch das hochpräzise Druckgussverfahren gewährleistet gleichbleibende Qualität und Passgenauigkeit
  • Hervorragende Stabilität bei geringem Eigengewicht reduziert die Belastung der Gesamtkonstruktion
  • Hohe Belastbarkeit auch unter schwierigen Bedingungen wie Vibrationen und wechselnden Temperaturen
  • Dimensionsstabilität auch bei Temperaturänderungen durch die Eigenschaften des Zinkdruckgusses
  • Kostengünstige Fertigung komplexer Geometrien durch das Druckgussverfahren
  • Einfache Montage ohne spezielle Werkzeuge oder vorherige Profilbearbeitung

Kompatibilität

Die Winkelverbinder sind mit dem etablierten item-Profilsystem kompatibel und können mit weiteren gängigen Aluminium-Konstruktionssystemen kombiniert werden. Diese universelle Kompatibilität ermöglicht die Integration in bestehende Konstruktionen und bietet maximale Flexibilität bei der Systemauswahl. Die standardisierten Nutmaße von 8 mm und 10 mm entsprechen den marktüblichen Profildimensionen und gewährleisten eine breite Anwendbarkeit.

Systemintegration

Durch die Kompatibilität mit verschiedenen Profilherstellern können Anwender unterschiedliche Komponenten miteinander kombinieren und sind nicht auf einen einzigen Systemlieferanten angewiesen. Dies erhöht die Wirtschaftlichkeit und Verfügbarkeit von Ersatz- und Erweiterungsteilen.

Montage und Handhabung

Die Montage der Winkelverbinder erfolgt ohne spezielle Werkzeuge oder Vorbereitungsarbeiten. Ein Schenkel des Winkels wird in die Nut eines Profils eingeschoben und an der gewünschten Position mit den vorgesehenen Madenschrauben befestigt. Das zweite Profil wird anschließend mit seiner Nut in den zweiten Schenkel des Winkels eingeführt und ebenfalls fixiert.

Für die Montage wird lediglich ein handelsüblicher Inbusschlüssel benötigt. Die Verbindung kann jederzeit nachträglich an jeder Stelle der Profilnut erfolgen, was eine hohe Flexibilität bei Änderungen und Erweiterungen gewährleistet. Die vormontierte Befestigung beschleunigt den Installationsprozess erheblich gegenüber herkömmlichen Verbindungsmethoden.

Positionierung und Ausrichtung

Die Winkel können entlang der gesamten Nutlänge positioniert werden, ohne dass Bohrungen oder andere Bearbeitungen am Profil erforderlich sind. Dies ermöglicht eine nachträgliche Justierung und Optimierung der Verbindungsposition auch nach der ersten Montage.

Wartung und Lebensdauer

Die Winkelverbinder sind wartungsarm konstruiert und benötigen unter normalen Betriebsbedingungen keine regelmäßige Instandhaltung. Das korrosionsbeständige Zinkdruckguss-Material behält auch unter anspruchsvollen Bedingungen seine Form und Tragfähigkeit. In feuchter Umgebung oder bei wechselnden Temperaturen zeigt das Material eine hohe Beständigkeit.

Die Madenschrauben sollten bei stark beanspruchten Verbindungen gelegentlich auf festen Sitz überprüft werden. Bei ordnungsgemäßer Anwendung und angemessener Belastung ist eine lange Lebensdauer ohne Funktionseinschränkungen zu erwarten. Die Oberflächenqualität bleibt über die gesamte Nutzungsdauer erhalten, da das Material keine Nachbehandlung oder Beschichtung benötigt.

Umgebungsbedingungen

Die Verbinder sind für den Einsatz in Innenräumen und überdachten Außenbereichen geeignet. Bei direkter Witterungseinwirkung können zusätzliche Schutzmaßnahmen die Lebensdauer weiter verlängern, sind jedoch aufgrund der natürlichen Korrosionsbeständigkeit des Materials nicht zwingend erforderlich.

Weiterführende Informationen
ISO 7380-2 und DIN 912 Innensechskantschrauben – Unterschiede, Vorteile und Nachteile
Dieser Ratgeber informiert über die Unterschiede zwischen ISO 7380-2 und DIN 912 Innensechskantschrauben, ihre jeweiligen Vor- und Nachteile sowie die idealen Anwendungsbereiche.

Alles über Unterlegscheiben: Wann sie benötigt werden und ihre Bedeutung
Dieser Ratgeber erklärt, warum Unterlegscheiben in Verschraubungen benötigt werden, welche Funktionen sie erfüllen und welche verschiedenen Arten es gibt.

Verzinkte Schrauben vs. Edelstahlschrauben V2A
Dieser Guide erklärt die Unterschiede zwischen verzinkten Schrauben und Edelstahlschrauben V2A, ihre jeweiligen Vor- und Nachteile sowie die besten Einsatzbereiche. Zudem gibt es Tipps zur Vermeidung von Kaltverschweißen bei Edelstahlverbindungen.
Technische Daten
» Material: Druckguss Zink
Technische Zeichnungen / Daten
internal and external angle brackets type B profile connectors aluminum profiles Item Bosch slot sizes 8 and 10

  N L1 L2 l1 l2 T H B d M
Innenwinkel, 10 mm, B
10 32 38 28 24,8 3,8 8,8 19 10 M8
Innenwinkel, 8 mm, B
8 21 30 18 17,8 5,5 7,9 15,8 6 M6

internal and external angle brackets type A profile connectors aluminum profiles Item Bosch slot sizes 8 and 10

  N L1 L2 l1 l2 T H B d M
Innenwinkel, 10 mm, A
10 32 38 28 24,8 3,8 8,8 19 10 M8
Innenwinkel, 8 mm, A
8 21 30 18 17,8 5,5 7,9 15,8 6 M6

Häufig gestellte Fragen
» Was ist ein Innenwinkel / Außenwinkel und wofür wird er verwendet?
Der Innenwinkel / Außenwinkel ist ein robuster Profilverbinder, speziell für die Montage von Aluminiumprofilen. Er ermöglicht eine stabile und präzise Verbindung von Profilen im 90-Grad-Winkel, wahlweise für Innen- als auch Außenecken. Dieser Winkel wird aus hochwertigem Zinkdruckguss gefertigt, was ihn besonders langlebig und korrosionsbeständig macht. Der Winkel eignet sich ideal für Anwendungen im Maschinenbau, Anlagenbau, Möbelbau und für DIY-Projekte. Er wird häufig verwendet, um stabile und präzise Verbindungen zwischen Aluminiumprofilen herzustellen, sei es in Maschinenverkleidungen, Gestellen, Regalsystemen oder individuellen Konstruktionen.

» Was unterscheidet Variante A von der Variante B?
Variante A ist ein Innenwinkel, der im Inneren der Profilverbindung sitzt und eine kompakte, platzsparende Lösung bietet. Variante B ist ein Außenwinkel, der außen an den Profilen anliegt und somit auch von außen sichtbar ist. Beide Varianten verbinden zwei Profile im 90-Grad-Winkel, unterscheiden sich jedoch in ihrer Einbauweise und der optischen Erscheinung.

» Wie messe ich die Nutbreite meines Profils korrekt?
Um die Nutbreite des Profils korrekt zu messen, sollte am besten eine präzise Schieblehre verwendet werden. Messen Sie dabei die Breite der offenen Seite der Profilnut, also den Abstand zwischen den beiden inneren Kanten der Nut. Achten Sie darauf, dass die Schieblehre genau anliegt und nicht schräg gemessen wird, um ein exaktes Ergebnis zu erhalten. Die ermittelte Nutbreite ist entscheidend, damit der Winkel oder andere Verbindungselemente passgenau in die Nut eingeschoben werden können.

» Aus welchem Material bestehen die Winkel und welche Vorteile bietet dieses?
Die Winkel bestehen aus hochwertigem Zinkdruckguss. Dieses Material vereint mehrere Vorteile. Es ist leicht, dennoch sehr robust, korrosionsbeständig und langlebig. Auch unter anspruchsvollen Bedingungen wie Vibrationen, wechselnden Temperaturen oder in feuchter Umgebung behält das Verbindungselement seine Form und Tragfähigkeit. Dadurch eignet es sich hervorragend für industrielle Anwendungen.

» Ist das benötigte Befestigungsmaterial im Lieferumfang enthalten?
Ja, das benötigte Befestigungsmaterial ist im Lieferumfang enthalten, die passenden Madenschrauben sind bereits dabei. Für die Montage wird lediglich ein handelsüblicher Inbusschlüssel benötigt. Eine sofortige und stabile Verbindung ist damit schnell und einfach umsetzbar.

» Wie wird ein Innen-/Außenwinkel montiert?
Die Montage der Innen-/Außenwinkel erfolgt denkbar einfach. Ein Schenkel des Winkels wird in die Nut eines Profils eingeschoben und an der gewünschten Position mit den vorgesehenen Madenschrauben befestigt. Das zweite Profil wird mit seiner Nut in den zweiten Schenkel des Winkels eingeführt und ebenfalls fixiert. So entsteht eine stabile 90°-Verbindung ohne zusätzliches Befestigungsmaterial. Für die Montage sind keine speziellen Werkzeuge notwendig, ein Inbusschlüssel genügt.

» In welchen Projekten kommt die Innen-/Außenwinkel typischerweise zum Einsatz?
Die Einsatzmöglichkeiten sind vielfältig. Typischerweise wird sie für Rahmenkonstruktionen, Maschinenverkleidungen, Trennwände, Prüfstände, Schutzeinhausungen und modulare Betriebseinrichtungen verwendet. Auch in der Fertigung von Montagelinien, bei Automatisierungslösungen oder bei ergonomischen Arbeitsplatzsystemen ist sie ein gefragtes Element. Dank ihrer Flexibilität eignet sie sich sowohl für Serienbau als auch für individuelle Sonderlösungen.
