KF Vakuum Eckventil manuell - KF16

Produktübersicht

Das manuelle Vakuum-Eckventil mit KF-Flanschanschluss ist ein balggedichtetes Absperrelement für den Einsatz in der Vakuumtechnik. Diese Kategorie von Ventilen dient der gezielten Steuerung und Absperrung von Gasströmen in Vakuumleitungen und -kammern. Der Eckventil-Typ zeichnet sich durch seine rechtwinklige Bauform aus, bei der Ein- und Auslass im 90°-Winkel zueinander angeordnet sind. Die manuelle Betätigung erfolgt über einen Drehknopf bzw. ein Handrad mit Schraubspindelantrieb, das ein feinfühliges Öffnen und Schließen ermöglicht. Die Ventile sind in den gängigen KF-Nennweiten erhältlich und eignen sich für Anwendungen vom Grobvakuum bis zum Hochvakuumbereich.

Konstruktionsmerkmale und Funktionsweise

Das Eckventil basiert auf dem bewährten Federbalg-Prinzip (auch Balgdichtung genannt): Ein Edelstahl-Federbalg trennt den gesamten Bewegungsmechanismus der Spindel spaltfrei und hermetisch vom Vakuum-Innenraum ab. Dadurch gelangen keine Partikel oder Schmierstoffe aus dem Antriebsbereich in das Vakuumsystem. Der Ventilteller mit Elastomerdichtung wird über den Schraubspindelantrieb linear auf den Ventilsitz gepresst oder von diesem abgehoben, um den Gasstrom zu sperren oder freizugeben.

Die rechtwinklige Bauform bietet dabei einen entscheidenden konstruktiven Vorteil: Einer der beiden KF-Flansche zeigt in axialer Richtung, der andere seitlich – dies ermöglicht eine platzsparende Integration in Rohrleitungssysteme und den direkten Anschluss an Vakuumpumpen oder -kammern. Durch den Spindelantrieb lässt sich das Ventil stufenlos betätigen und bietet so eine gewisse Regelcharakteristik, die ein kontrolliertes Abpumpen oder Belüften ermöglicht. Das Ventil kann in beiden Durchflussrichtungen gegen Atmosphärendruck dicht abschließen und ist in beliebiger Einbaulage montierbar.

Material und Oberflächenbehandlung

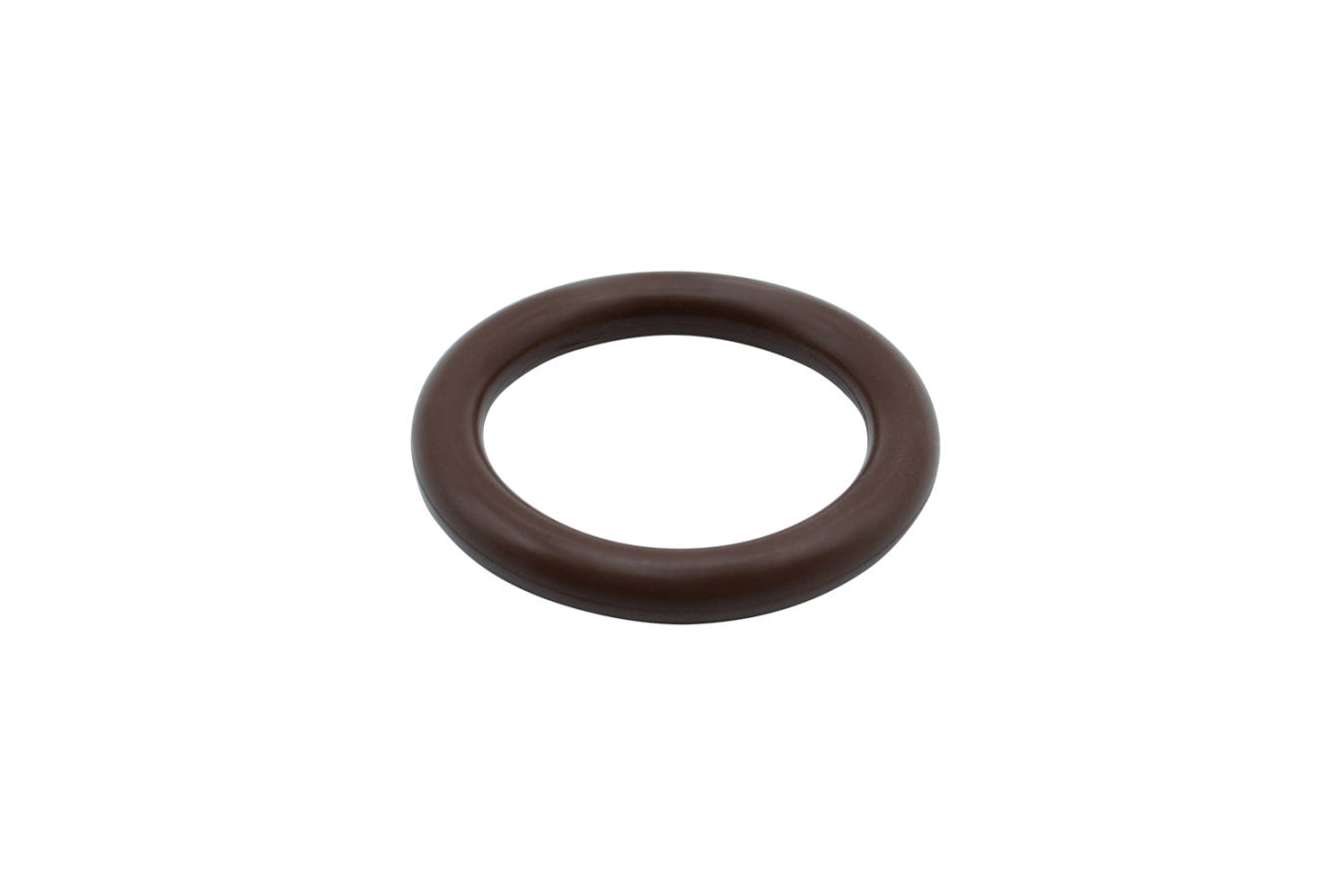

Das Ventilgehäuse ist aus Edelstahl gefertigt und bietet damit eine hohe Korrosionsbeständigkeit sowie eine geringe Ausgasrate. Der innenliegende Federbalg besteht ebenfalls aus Edelstahl und gewährleistet eine dauerhafte, leckdichte Abdichtung der Spindeldurchführung. Als Dichtungswerkstoff am Ventilsitz kommt standardmäßig ein FPM/FKM-O-Ring (Viton) zum Einsatz – ein Elastomer mit breiter chemischer Beständigkeit und guter Temperaturverträglichkeit.

Die Materialeigenschaften umfassen:

• Ventilgehäuse und Innenteile aus korrosionsbeständigem Edelstahl
• Edelstahl-Federbalg für partikelfreie und hermetische Abdichtung der Spindel
• FPM/FKM-Dichtung (Viton) am Ventilsitz als Standard
• Geringe Gasabgabe durch vakuumgerechte Materialauswahl und Verarbeitung
• Alle medienberührenden Teile aus Edelstahl für hohe chemische Beständigkeit

Anwendungsbereiche

Manuelle Vakuum-Eckventile sind vielseitige Absperrelemente, die in zahlreichen Bereichen der Vakuumtechnik eingesetzt werden:

• Absperrung von Vakuumpumpen gegenüber Vakuumkammern und Leitungssystemen
• Kontrolliertes Abpumpen und Belüften von Vakuumsystemen
• Abtrennung einzelner Systemabschnitte für Wartungs- und Umbauarbeiten
• Laboraufbauten in Forschung und Entwicklung
• Halbleiterindustrie und Dünnschichttechnik (PVD, CVD)
• Beschichtungsanlagen und Sputteranlagen
• Analytische Instrumente, Massenspektrometer und Elektronenmikroskopie
• Chemische und pharmazeutische Prozessanlagen
• Vakuumtrocknungs- und Vakuumofenprozesse
• Leckprüfung und Qualitätssicherung

Technische Vorteile

Die Bauweise als balggedichtetes Eckventil vereint mehrere Vorteile gegenüber anderen Ventiltypen wie Kugelhähnen oder stopfbuchsengedichteten Ventilen. Die hermetische Trennung des Antriebsbereichs durch den Edelstahl-Federbalg stellt sicher, dass keine Kontamination in den Vakuumraum gelangen kann – ein wesentliches Kriterium für Hochvakuumanwendungen. Der Schraubspindelantrieb ermöglicht eine feinfühlige, stufenlose Betätigung mit geringem Drehmoment, was ein sanftes Öffnen ohne schädlichen Gasschlag erlaubt.

Die technischen Vorteile im Detail:

• Balggedichtete Spindeldurchführung – partikel- und kontaminationsfrei
• Geringes Betätigungsdrehmoment für einfache Handhabung
• Stufenlose Regelcharakteristik durch Schraubspindelantrieb
• Dicht in beiden Durchflussrichtungen gegen Atmosphäre
• Einbaulage beliebig wählbar
• Hoher Leitwert durch strömungsoptimierte Innengeometrie
• Geringes Totvolumen für schnelle Evakuierung
• Standzeit von mehreren hunderttausend Schaltzyklen
• Kompakte Bauform mit geringem Gewicht

Kompatibilität

Die manuellen Eckventile sind mit genormten KF-Flanschanschlüssen nach DIN 28403 und ISO 2861 ausgestattet und somit vollständig kompatibel mit allen gängigen KF-Komponenten. Die Verbindung zum Vakuumsystem erfolgt über Standard-Zentrierringe mit O-Ring-Dichtungen und Spannklemmen (alternativ auch Aluminium-Klemmen). Dadurch lässt sich das Ventil werkzeuglos in bestehende Vakuumsysteme integrieren und bei Bedarf schnell demontieren.

Verfügbare Nennweiten:

• KF16 (DN16) – für kleinere Vakuumleitungen und Laboraufbauten
• KF25 (DN25) – die am häufigsten verwendete Standardgröße
• KF40 (DN40) – für höhere Saugleistungen und größere Leitungsquerschnitte

Montage und Handhabung

Die Montage des Eckventils erfolgt über die beiden KF-Flanschanschlüsse nach dem gewohnten Prinzip des KF-Schnellkupplungssystems. An jedem Flansch wird ein Zentrierring mit passender Dichtung positioniert, anschließend werden die Verbindungen mit Vakuumklemmen gesichert. Die Bedienung des Ventils erfolgt durch Drehen des Handrades: Rechtsdrehung schließt das Ventil, Linksdrehung öffnet es. Ein klar spürbarer Endanschlag verhindert ein Überdrehen in beiden Richtungen.

Wichtige Montage- und Betriebshinweise:

• Dichtflächen der KF-Flansche und Ventilsitz vor der Montage auf Sauberkeit prüfen
• Das Ventil kann in beliebiger Einbaulage montiert werden
• Zum kontrollierten Belüften das Ventil langsam und gleichmäßig öffnen, um Gasschlag zu vermeiden
• Nicht über den Endanschlag hinaus drehen – dies kann den Federbalg oder den Ventilsitz beschädigen
• Für strömungsoptimalen Betrieb das Ventil im Betrieb vollständig öffnen
• Bei Verwendung im Hochvakuumbereich die Wahl des Dichtungsmaterials auf die Prozessanforderungen abstimmen

Wartung und Lebensdauer

Balggedichtete Vakuum-Eckventile sind konstruktionsbedingt wartungsarme Komponenten. Da keine Stopfbuchsenpackung vorhanden ist, entfällt das regelmäßige Nachziehen oder Austauschen einer Wellendichtung. Die Hauptverschleißteile sind die Elastomerdichtung am Ventilsitz sowie der Edelstahl-Federbalg selbst. Bei sachgemäßer Handhabung erreichen diese Ventile eine Standzeit von mehreren hunderttausend Schaltzyklen.

Die Dichtung am Ventilsitz kann bei nachlassender Dichtheit als Dichtungssatz ausgetauscht werden, ohne das gesamte Ventil ersetzen zu müssen. Zur regelmäßigen Wartung gehört die Sichtprüfung des Federbalgs auf Risse oder Verformungen sowie die Kontrolle der KF-Flanschverbindungen. Die Dichtflächen des Ventilsitzes sollten frei von Kratzern und Verschmutzungen gehalten werden. Bei Anwendungen mit korrosiven Medien empfiehlt sich eine häufigere Inspektion des Edelstahlbalgs. Das Ventil sollte nicht dauerhaft unter maximaler Vorspannung im geschlossenen Zustand belassen werden, um die Lebensdauer der Sitzdichtung zu schonen. Sollte ein Austausch oder Ersatz erforderlich sein, können Sie den passenden Artikel im Shop nachbestellen.
